생각보다 릴레이에 대해서 쉽게 설명한 글이 없더군요
기능사 실기에 나오는 릴레이도 요즘 현장에서 잘 안쓰는 원형이고 번호도 다릅니다
우리 공장에는 타이머를 제외하고는 원형이 없고 전부 사각형인데
사각형 릴레이 번호에 대해서 잘 나오는게 없더군요.

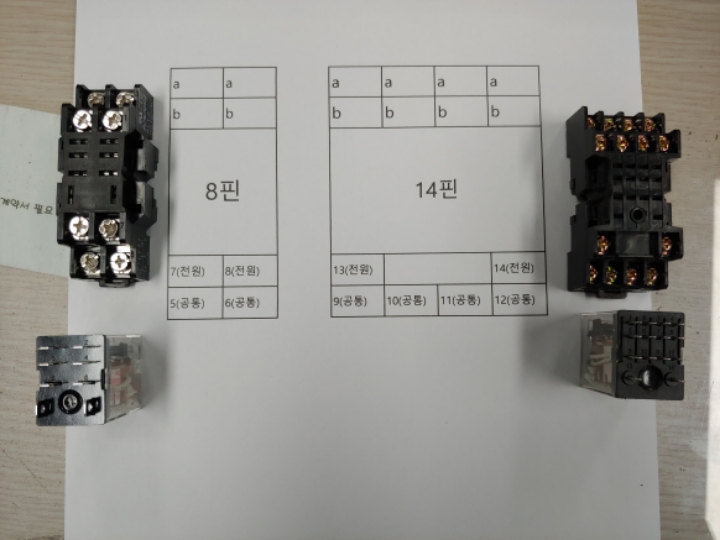

릴레이 소켓 실물 사진을 보면 어떻게 결선해야할지 직감적으로 알수 있습니다
전원선 연결하고

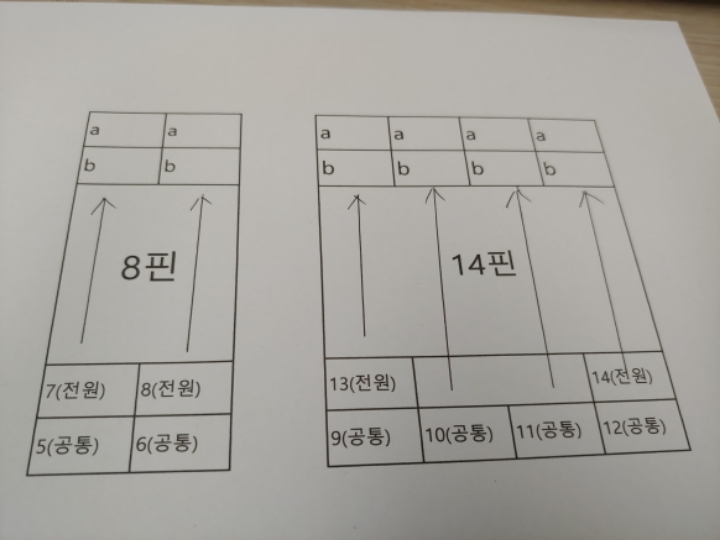

밑에서 출발해 똑바로 위로 올라가면 됩니다.
8핀의 경우 공통 5번으로 출발하면 똑바로 위로 올라가서 a b를 선택해서 물리면 되죠
번호를 몰라도 알수있습니다.
14핀의 경우도 공통 똑바로 위로 올라가면 됩니다.
