토네이도 볼텍스 콘페티 캐논 (Tornado Vortex Confetti Cannon) "무대 중심에서 솟구쳐 오르는 종이가루 회오
작성자선수네가족작성시간26.06.16조회수12 목록 댓글 0
1. 메인 타이틀 및 장비명

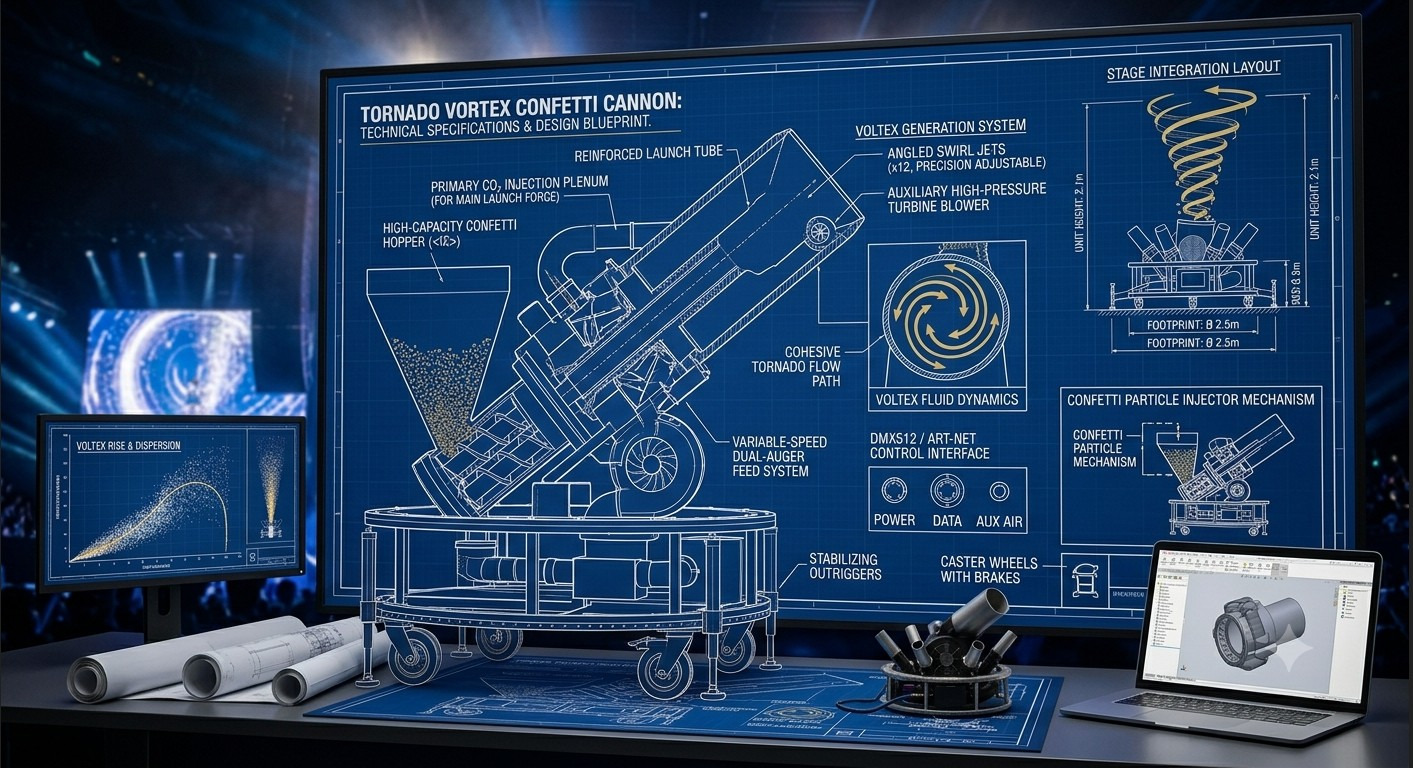

2. 메인 구조도 (중앙 단면도) 내 명칭
3. 우측 상단: 회오리 생성 및 무대 배치도
4. 우측 하단: 제어부 및 서브 메커니즘
5. 좌측 모니터: 데이터 그래프
도면 내부의 용어들이 실제 제작 하드웨어 사양(듀얼 오거 공급, 터빈 블로워, DMX 제어 등)과 아주 정밀하게 매칭되어 있습니다.
무대 바닥에서 강력한 회오리 기류를 발생시켜 종이가루를 나선형으로 솟구치게 만드는 ‘토네이도 볼텍스 콘페티 캐논(Tornado Vortex Confetti Cannon)’의 구체적인 연출 효과와 핵심 구조 설계도면입니다.
1. 무대 연출 효과 (Stage Effect)
2. 장비 설계 도면 (Technical Blueprint)
장비는 안정적인 기류 형성을 위해 원형의 로우 프로파일(Low-profile) 구조로 설계되며, 중앙의 메인 분출구와 주변의 나선형 블로워 노즐이 핵심입니다.
[평면도 (Top View) - 기류 형성 원리]
상부에서 바라본 노즐 배치와 바람의 방향입니다. 사선으로 배치된 노즐들이 강력한 회전 기류(Vortex)를 만들어냅니다.
[ 전면 (관객석 방향) ] Blow 1 (▲) ╭──────────────╮ Blow 4 (▶) │ ┌────────┐ │ (◀) Blow 2 │ │ 메인 │ │ │ │ 분출구 │ │ │ └────────┘ │ ╰──────────────╯ Blow 3 (▼) * 주변부 노즐(Blow 1~4)이 정중앙을 비껴가도록 사선(원주 방향)으로 고압 공기를 분사하여 중심부에 강력한 '토네이도 기류'를 형성함.
[측면 단면도 (Side Sectional View)]
장비 내부의 메커니즘과 하부 공기 공급 구조입니다.
[종이가루 회오리 분출] ( S ) ( ) ( ) ┌───┐ ┌───┴─┴───┐ ┌───┐ │ │ ◀ 사선 노즐 │ 메인 │ 사선 노즐 ▶ │ │ │ │ (Vortex Jet) │ 분출구 │ (Vortex Jet) │ │ └───┘ └───┬─┬───┘ └───┘ │ │ │ │ ┌─────┴───────────────────────┴─┴───────────────────────┴─────┐ │ 종이가루 고속 디스트리뷰터 │ ├─────────────────────────────────────────────────────────────┤ │ 고압 에어 챔버 (Air Chamber - 대형 시로코 팬 내장) │ └─────────────────────────────┬─┬─────────────────────────────┘ │ │ [CO₂ 또는 고압 콤프레셔 연결 밸브]
3. 핵심 구조 및 사양 (Specifications)
이 장비는 특히 야외 페스티벌이나 돌출 무대가 있는 대형 체육관 공연에서 메인 연출 장비로 활용하기에 가장 이상적입니다.
‘토네이도 볼텍스 콘페티 캐논’을 실제 시제품으로 제작하기 위해 발주 및 가공해야 하는 핵심 제작 부품 리스트(BOM - Bill of Materials)를 정리해 드립니다.
원활한 제작을 위해 가공 방식과 주요 소재 사양을 함께 포함했습니다.
1. 프레임 및 외조 구조부 (Chassis & Frame)
장비의 전체적인 하중을 버티고 이동 및 고정을 책임지는 하부 베이스입니다.
하부 원형 메인 베이스 프레임: 레이저 컷팅 및 용접 가공 (소재: SUS304 또는 고강도 알루미늄 AL6061)
역할: 지름 약 2.5m 내외의 원형 구조로, 내부에 블로워와 구동부를 품는 하우징.
브레이크 부착형 중하중 캐스터 바퀴 (4EA): 기성품 발주 (우레탄 재질, 각 200kg 이상 중량 지지 가능)
레벨링 아우트리거 (Stabilizing Outriggers, 4EA): 무대 바닥 고정용 스크루 잭 타입 풋.
강화 분출 튜브 (Main Launch Tube): 알루미늄 롤링 가루 가공 또는 대구경 파이프 가공.
역할: $\text{CO}_2$ 압력과 종이가루가 섞여 1차 수직 상승하는 메인 연소/분사관.
2. 종이가루 공급 및 이송 장치부 (Confetti Feed System)
종이가루가 엉키지 않고 정밀하게 정량 공급되도록 제어하는 핵심 기계 파트입니다.
종이가루 호퍼 (Confetti Hopper): 알루미늄 또는 스테인리스 판재 절곡 및 용접 가공.
역할: 약 12kg의 사각 콘페티를 저장하는 깔대기 모양의 탱크.
가변 속도 듀얼 오거 스크루 (Dual-Auger): 축 가공 및 날개(Flighting) 용접 가공.
역할: 호퍼 밑바닥에서 종이가루가 뭉치지 않게 풀어주며 강제로 발사관으로 밀어 넣는 쌍둥이 스크루 기어.
오거 구동 모터: 고토크 BLDC 기어드 모터 (DMX 신호로 RPM 제어가 가능해야 함).
3. 기류 및 유체 제어부 (Vortex & Air Control)
가장 중요한 '회오리 바람'을 형성하는 노즐 및 송풍 장치입니다.
보조 고압 터빈 블로워 (High-Pressure Turbine Blower): 고성능 대형 시로코 팬 또는 고압 송풍기 기성품 도입.
역할: 하부 에어 챔버에 강한 공기압을 지속적으로 채워주는 장치.
사선 회전 제트 노즐 (Angled Swirl Jets, 12EA): 파이프 정밀 컷팅 및 볼 조인트(Ball Joint) 브래킷 가공.
역할: 분출구 주변에 배치되어 사선 방향으로 바람을 뿜어 회오리를 만드는 노즐. 각도를 수동 또는 서보모터로 미세 조절할 수 있는 관절 구조 필요.
1차 $\text{CO}_2$ 분사 플레넘 및 고압 배관: 고압용 블록 매니폴드 가공 및 솔레노이드 밸브 앗세이(Assembly).
역할: 대형 콘서트용 $\text{CO}_2$ 실린더와 연결되어 순간적으로 종이가루를 5m 이상 타격해 올리는 고압 공기 제어부.
4. 제어 및 전장부 (Control & Electrical System)
조명 콘솔의 명령을 받아 장비를 유기적으로 움직이게 하는 두뇌입니다.
메인 컨트롤 박스 하우징: 방수 및 방진 처리가 된 기성 스틸 박스 가공.
DMX512 / Art-Net 수신 디코더 모듈: 공연용 신호를 디지털 전압 신호로 변환하는 보드.
모터 드라이버 및 SMPS 안정기: BLDC 모터 속도 제어용 드라이버 및 24V/12V 전원 공급 장치.
외부 입력 인터페이스 패널: 파워콘(PowerCON) 전원 커넥터, XLR 3핀/5핀 데이터 커넥터, 에어 커플러 소켓.
💡 제작 우선순위 팁
실제 제작에 들어가실 때는 [3번 기류 제어부]의 사선 노즐 각도와 블로워 풍량 테스트를 먼저 가내 시제품(Mock-up)으로 검증하신 후, [2번 오거 공급 장치]의 피딩 속도를 맞추는 순서로 개발하시는 것이 시행착오를 가장 줄일 수 있는 방법입니다.
