5인치(외경 약 127mm ~ 배관 규격 125A) 파이프 라인에 맞춰 설계할 수 있도록, 5인치 규격 워터스크린 헤드 업그레이드 버전의 상세 치수 및 조립 단면 설계도면 가이드를 작성해 드립니다.
가공소나 CAD 설계자에게 바로 전달하여 작업할 수 있도록 실제 제작 기준 치수(mm 단위)로 정립했습니다.

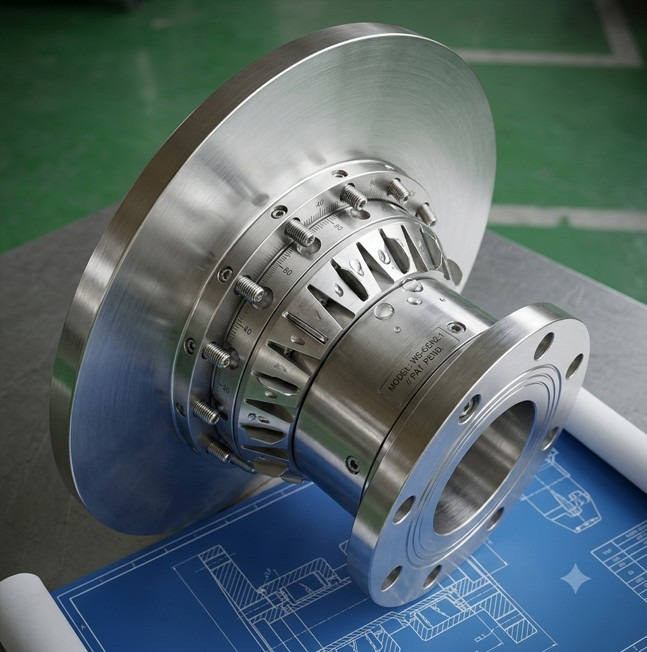

5인치 워터스크린 헤드 상세 설계 스펙1. 후면 연결 플랜지부 (5인치 배관 연결용)
기존 5인치 플랜지 배관(규격 125A)과 직결할 수 있는 홀 가공 치수입니다. 현장 압력을 견디기 위해 표준 JIS 10K 125A 또는 ANSI 150lb 5" 규격을 준수합니다.
플랜지 외경 ($D_1$): $\varnothing 250\text{ mm}$
볼트 홀 피치원 지름 (PCD): $\varnothing 210\text{ mm}$
볼트 홀 개수 및 크기: $19\text{ mm}$ 홀 $\times 8$개 (M16 볼트 체결용)
플랜지 두께 ($T_1$): $20\text{ mm}$ ~ $24\text{ mm}$ (고압 버팀 및 변형 방지)
중앙 유입구 내경 ($d_1$): $\varnothing 130\text{ mm}$ (5인치 파이프 내경과 매칭)
2. 중앙 압력 분산 바디 (슬롯 가공부)
플랜지를 통해 들어온 물을 전면 원판으로 균일하게 밀어주기 위한 유로(Flow Path) 변환 구간입니다.
바디 외경 ($D_2$): $\varnothing 165\text{ mm}$
와류 방지 사선 슬롯 (Slotted Fin): * 개수: 16개 ~ 24개 회전 대칭 배치
슬롯 각도: 축 기준 $30^\circ$ ~ $45^\circ$ 사선 가공 (MCT 4축/5축 가공 공정 필요)
기능: 고압 유체의 직선 운동을 부드러운 방사형 흐름으로 전환하여 수막이 찢어지는 현상을 방지합니다.
미세 조절 고정 나사선 (Adjuster Thread): * 미세 피치 나사산 가공 (M140 $\times$ P1.0 또는 P1.5 특수 나사산) 적용.
3. 전면 디플렉터 대형 원판 (수막 형성부)
물이 부딪혀 사방으로 얇게 펼쳐지는 가장 중요한 파트입니다. 5인치 유량을 감당하기 위해 원판의 지름이 충분히 확보되어야 합니다.
디플렉터 원판 외경 ($D_3$): $\varnothing 380\text{ mm}$ ~ $\varnothing 420\text{ mm}$
원판 두께 ($T_2$): 테두리 부위 $8\text{ mm}$ ~ $12\text{ mm}$ (중앙부로 갈수록 두꺼워지는 테이퍼 구조 설계)
수막 분출 틈새 (Gap Size): $0.3\text{ mm}$ ~ $1.5\text{ mm}$ 가변 제어 구조
테두리에 배치된 12개의 조절 볼트를 이용하여 현장 펌프 압력에 맞춰 틈새를 미세하게 세팅합니다.
원판 표면 조도: $Ra\ 0.8$ 이하 (경면 가공 또는 고광택 폴리싱 필수. 표면이 거칠면 수막에 줄이 가거나 깨집니다.)
🛠️ 가공 및 제작 조립 지시서 (Manufacturing Notes)
소재 선택 (Material): 5인치 관로의 대유량과 압력을 버텨야 하므로 반드시 SUS304 또는 SUS316 부식방지 통강(Forging Bar)을 선반/MCT 가공해야 합니다. (주물 제작 시 기포로 인한 고압 누수 위험 있음)
누수 방지 (Sealing): 플랜지와 중앙 바디, 전면 원판 조립부 접합면에 두께 $3\text{ mm}$ 이상의 NBR 또는 실리콘 O-링(O-Ring) 홈을 도면에 반드시 반영해야 합니다.
치수 공차 (Tolerance): 전면 원판의 두께 편차 및 조립 평행도는 $\pm 0.02\text{ mm}$ 이내로 관리되어야 사방으로 나가는 수막의 두께가 일정해집니다.
이 5인치 기준 수치를 바탕으로 CAD 도면(DWG) 작성을 진행하시면, 대형 무대나 야외 분수 광장에서 압도적인 고품질 수막 연출이 가능한 헤드를 제작하실 수 있습니다.
