제안된 3M LPG 사각뿔형 안전 불기둥(Flame Projector) 설계도면의 영문 기술 용어와 핵심 구성 요소를 명확하게 한글로 번역하고, 실제 제작 시 참고하실 수 있도록 상세 해설과 안전 기준을 정리해 드립니다.

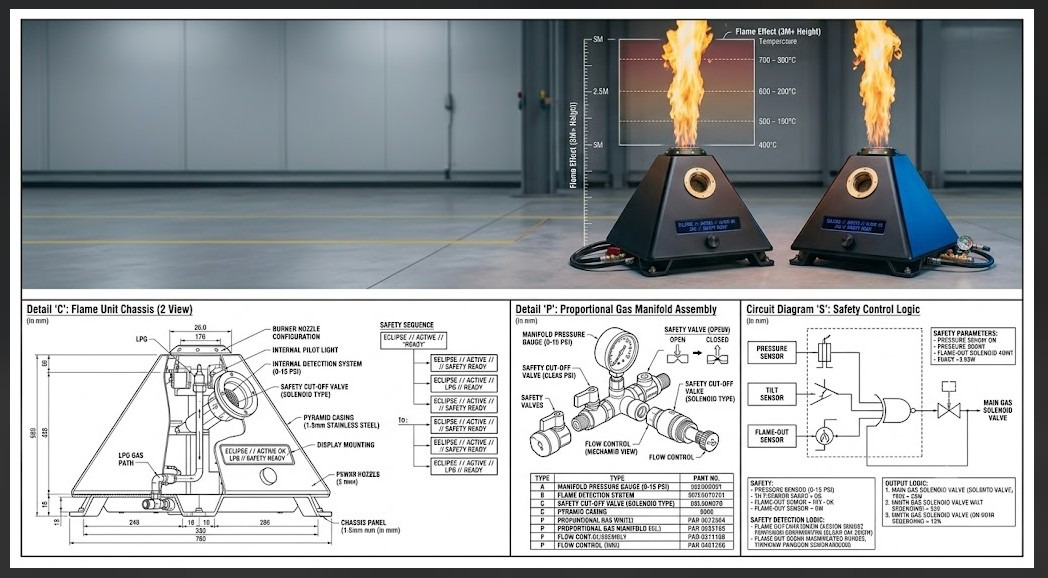

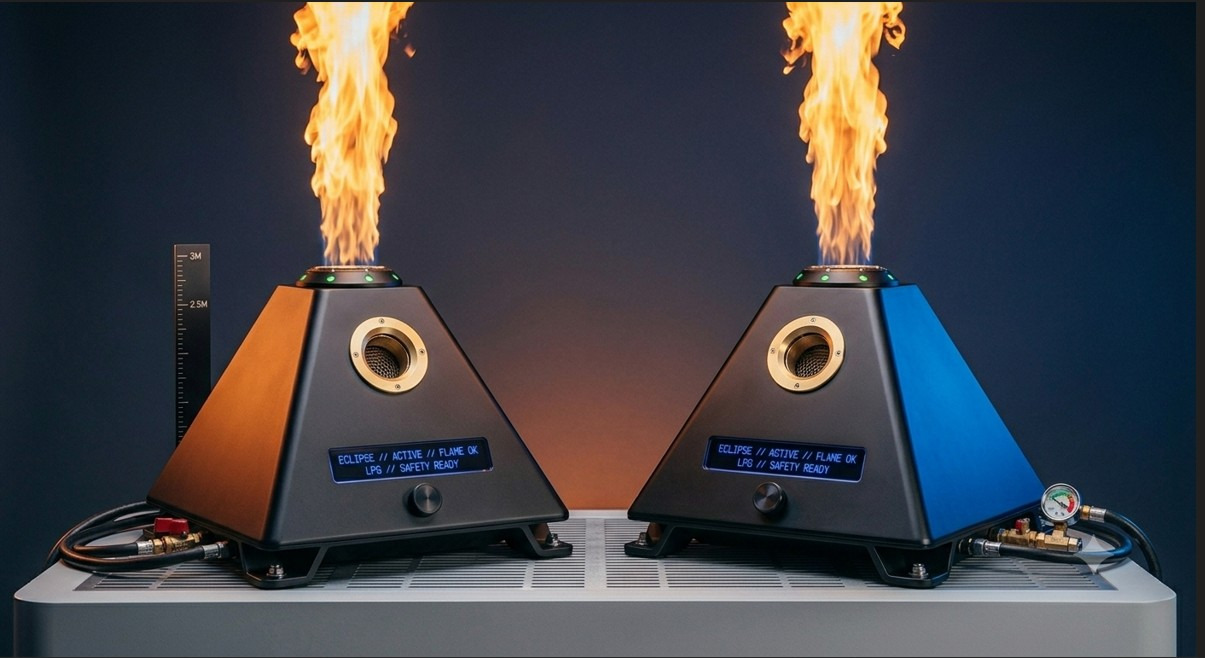

1. 외관 및 구조 도면 번역 (Flame Unit Chassis)
Burner Nozzle Configuration (버너 노즐 구조): LPG 가스가 최종 분출되는 노즐 헤드입니다. 3M 높이의 곧은 불기둥을 만들기 위해 직진성이 강한 스트레이트형 구경으로 설계됩니다.
Internal Pilot Light (내부 파이프라인/상시 점화 장치): 불기둥이 터지기 전 대기 상태에서 가스를 즉시 점화할 수 있도록 유지해 주는 파일럿 불씨(또는 고전압 스파크 플러그) 시스템입니다.
Internal Detection System / Flame-Out Sensor (불꺼짐 감지 센서 / 화염 검출기): 파일럿 불씨나 불기둥이 의도치 않게 꺼졌을 때, 가스가 무단으로 누출되는 것을 막기 위해 화염의 열이나 빛을 실시간으로 감지하는 핵심 안전 장치입니다.
Safety Cut-Off Valve [Solenoid Type] (전자식 안전 차단 밸브): 센서나 컨트롤러에서 이상 신호(기울어짐, 불꺼짐 등)를 감지하면 0.1초 내에 가스 공급을 물리적으로 차단하는 솔레노이드 밸브입니다.
Pyramid Casing [1.5mm Stainless Steel] (사각뿔형 케이스): 외부 충격과 열에 강한 1.5mm 두께의 스테인리스 스틸(SUS304) 소재의 사각뿔 몸체입니다. 사각뿔 구조는 무게 중심이 아래로 쏠려 무대 위에서 쉽게 넘어지지 않는 최적의 안정성을 제공합니다.
Display Mounting (디스플레이 장착부): 장비의 현재 상태(준비 완료, 가스 압력, 에러 코드 등)를 무대 크루가 직관적으로 확인할 수 있는 LCD/OLED 화면입니다.
Chassis Panel / Base (하부 섀시 판넬 및 받침대): 무대 바닥과 닿는 기단부로, 트러스나 무대 바닥에 단단히 고정할 수 있는 볼트 체결용 브래킷 기능이 포함됩니다.
2. 가스 배관 및 매니폴드 조립도 번역 (Proportional Gas Manifold Assembly)
Manifold Pressure Gauge [0-15 PSI] (매니폴드 가스 압력계): 내부 배관의 LPG 가스 압력을 시각적으로 표시합니다. 3M 높이의 불기둥 연출을 위한 적정 압력(대략 5~10 PSI 사이, 현장 세팅에 따라 조절)을 모니터링합니다.
Flow Control Valve / Regulator (유량 조절 밸브 / 레귤러이터): 불기둥의 높이(3M)를 미세하게 조절하기 위해 가스의 토출량을 제어하는 수동/자동 밸브입니다.
LPG Gas Path (LPG 가스 유로): 가스 입력단에서 노즐까지 연결되는 고압용 심리스(Seamless) 배관 라인입니다.
3. 안전 제어 로직 회로도 번역 (Circuit Diagram: Safety Control Logic)
무대 연출 장비인 만큼 3중 안전 연동 제어(Interlock System)가 반영되어 있습니다.
Tilt Sensor (기울임 감지 센서): 무대 위에서 출연자나 장비 동선 유도로 인해 기기가 일정 각도 이상 기울어지거나 쓰러지면 가스 밸브를 즉시 차단합니다.
Pressure Sensor (압력 센서): LPG 가스통의 압력이 너무 낮거나 과압이 걸릴 경우 오작동을 방지하기 위해 시스템을 차단(Lock)합니다.
Safety Sequence [ECLIPSE // ACTIVE // SAFETY READY] (안전 시퀀스 상태 표시): * READY (대기): 센서 및 가스 압력 정상 확인.
ACTIVE (동작): 파일럿 점화 확인 및 점화 신호 대기.
FLAME OK (정상 분사): 안전 로직을 통과한 후 최종 불기둥 분출.
