perlite / silicate 보온재

[플랜트짱]

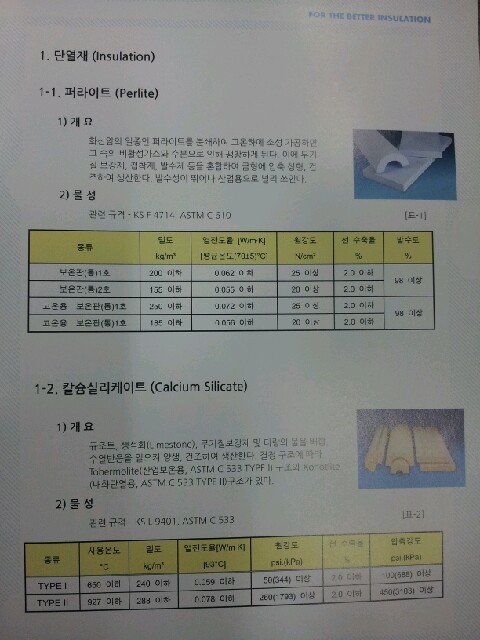

퍼라이트 :: 개요 경동세라텍의 슈퍼라이트는 폐쇄기공의 산업용 팽창 퍼라이트를 주원료로 하여 무기질 결합체를 혼합, 가공 성형한 후 고온처리한 원통 또는 판상의 보온단열용 성형품으로써 우수한 단열성은 물론 퍼라이트 특유의 초경량성과 전면 발수 및 무석면의 특성 등을 두루 갖춘 우수한 제품입니다.

:: 특징

- 탁월한 경량성
슈퍼라이트는 150㎏/㎥, 200㎏/㎥이하로 기존의 단열재보다 가볍습니다. 구조물을 가볍게하여 각 슈퍼라이트 사이의 거리를 넓게 할 수 있으며 Pipe 간의 간격도 줄일 수 있습니다. 또한 시공시 이동 등에 대한 노동력도 많이 Saving 됩니다.

- 우수한 열전도율
슈퍼라이트는 열전도율 자체가 낮을 뿐 아니라 뛰어난 전면 발수성능으로 수분에 의한 열전도율 상승에 따른 방산열량을 근본적으로 방지할 수 있어 현장시공 후 15년 이상 경과해도 열전도율이 그대로 유지됩니다.

- 뛰어난 부식 방지력
슈퍼라이트는 타 보온재와 비교하여 가용성 염소이온(Cl-)의 함유량이 극히 적습니다. 부식억제 성분인 Sodium Silicate를 최소한의 규정인 ASTM795보다 훨씬 초과할 뿐 아니라 실제 사용상에 있어서도 G.E.사의 10,000ppm이상을 만족할 만큼 다량 함유하고 있어 일반 및 스테인레스 강의 응력 부식방지에 필수적입니다.

:: 물성

- 탁월한 경량성

성분	SiO2	Al2O3	Fe2O3	CaO	MgO	Na2O	K2O
함유율(%)	70.3	9.7	1.2	1.6	0.8	10.0	3.4

- 물리적 성질

항목	단위	규격
		슈퍼라이트		KS F 4714		JIS A 9510	ASTM C 610
		1호	2호	1호	2호	4호-18
밀도	㎏/㎥ (lb/ft3)	199 (12.5)	150 (9.5)	200(12.5) 이하	155(9.7) 이하	185(11.5) 이하	224(14.0) 이하
곡강도	㎏㎠ (lbf/in2)	3.5 (50.8)	2.2 (31.9)	2.5(35.6) 이상	2.0(28.4) 이상	2.0(28.4) 이상	3.1(45.0) 이상
열전도율	W/mk (㎉/mh℃) 70℃	0.055(0.047)	0.053(0.046)	0.062(0.053) 이하	0.055(0.047) 이하	0.056(0.047) 이하	0.079ⓐ(0.068) 이하
발수도	%	99.8	99.8	98 이상		98 이상	-ⓑ
선수축율	650±15℃ 3시간(%)	1.2	1.4	2.0 이하		2.0 이하	2.0 이하
안전사용온도	℃(℉)	650 (1,200)	650 (1,200)	650(1,200) 이하		650(1,200) 이하	650(1,200) 이하

※ ⓐ 93℃, ⓑ 발수가 안되는 것은 적용치 않음

:: 용도

- 발전설비 : 보일러, 터어빈, 기기 및 배관
- 석유정제 : CDU, FCC, SRU, 기기 및 배관
- 화 학 : NCC, BTX, 기기 및 배관
- 철 강 : 제철, 제강, 기타 가공설비
- 기 타 : 제지, 제유, 제분, 제약, 요업, 건축, 조선분야 및 고로, 요로, 용해로, 압연로, 가열로, 균열로, 열처리로, 소성로, 분해로, 전기로, 합성로, 반응로, 기타 고온부

주의 : 공표가격은 현재가격과 상이할 수 있으므로 꼭! 해당(관련) 업체에 확인하시기 바랍니다.

※주의 : 공표가격은 현재가격과 상이할 수 있으므로 꼭! 해당(관련) 업체에 확인하시기 바랍니다.

생산자	품 명	규 격		단위	공표가격
		호	경		30mm	40mm	50mm	65mm	75mm	90mm	100mm
삼 손	슈퍼라이트 파이프카바	15	½	m	1,650	2,620	3,780	5,940	7,630	10,550	12,760
		20	3/4	m	1,800	2,830	4,050	6,270	8,010	11,020	13,280
		25	1	m	2,030	3,110	4,420	6,740	8,560	11,670	14,010
		32	1¼	m	2,310	3,490	4,880	7,350	9,260	12,520	14,950
		40	1½	m	2,490	3,730	5,190	7,760	9,730	13,080	15,570
		50	2	m	2,870	4,240	5,820	8,570	10,670	14,200	16,810
		65	2½	m	3,340	4,860	6,590	9,580	11,840	15,600	18,360
		80	3	m	3,730	5,400	7,260	10,450	12,840	16,810	19,710
		90	3½	m	4,140	5,940	7,940	11,330	13,860	18,020	21,070
		100	4	m	4,520	6,440	8,560	12,140	14,780	19,140	22,310
		125	5	m	5,320	7,520	9,910	13,890	16,810	21,580	25,010
		150	6	m	6,110	8,550	11,210	15,580	18,760	23,900	27,600
		175	7	m	6,880	9,590	12,510	17,270	20,700	26,240	30,190
		200	8	m	7,700	10,670	13,860	19,020	22,720	28,660	32,890
		225	9	m	8,470	11,710	15,150	20,700	24,660	31,000	35,480
		250	10	m	9,310	12,830	16,550	22,530	26,770	33,530	38,280
		275	11	m	10,080	13,870	17,840	24,210	28,710	35,850	40,880
		300	12	m	10,900	14,950	19,200	25,970	30,730	38,280	43,570
		350	14	m	12,080	16,520	21,170	28,520	33,690	41,830	47,510
		400	16	m	13,670	18,630	23,810	31,970	37,660	46,600	52,810
		450	18	m	15,250	20,750	26,450	35,410	41,630	51,360	58,100
		500	20	m	16,840	22,870	29,110	38,850	45,590	56,120	63,390
		550	22	m	18,430	24,980	31,750	42,280	49,570	60,880	68,680
		600	24	m	-	27,100	34,390	45,720	53,530	65,630	73,960
		650	26	m	-	29,210	37,030	49,160	57,510	70,400	79,260
		700	28	m	-	31,330	39,690	52,600	61,470	75,160	84,540
		750	30	m	-	33,450	42,330	56,030	65,430	79,920	89,840

(거래조건) 1. 거래구분 : 공장상차도                2. 결제조건 : 현 금

                 3. 거래규모 : 100 단위                   4. 부 가 세  : 별 도






파이프카바[퍼라이트/실리카

:: 개요

[자세히 보기]

경동세라텍의 슈퍼라이트는 폐쇄기공의 산업용 팽창 퍼라이트를 주원료로 하여 무기질 결합체를 혼합, 가공 성형한 후 고온처리한 원통 또는 판상의 보온단열용 성형품으로써 우수한 단열성은 물론 퍼라이트 특유의 초경량성과 전면 발수 및 무석면의 특성 등을 두루 갖춘 우수한 제품입니다.

:: 특징

- 탁월한 경량성
슈퍼라이트는 150㎏/㎥, 200㎏/㎥이하로 기존의 단열재보다 가볍습니다. 구조물을 가볍게하여 각 슈퍼라이트 사이의 거리를 넓게 할 수 있으며 Pipe 간의 간격도 줄일 수 있습니다. 또한 시공시 이동 등에 대한 노동력도 많이 Saving 됩니다.

- 우수한 열전도율
슈퍼라이트는 열전도율 자체가 낮을 뿐 아니라 뛰어난 전면 발수성능으로 수분에 의한 열전도율 상승에 따른 방산열량을 근본적으로 방지할 수 있어 현장시공 후 15년 이상 경과해도 열전도율이 그대로 유지됩니다.

- 뛰어난 부식 방지력
슈퍼라이트는 타 보온재와 비교하여 가용성 염소이온(Cl-)의 함유량이 극히 적습니다. 부식억제 성분인 Sodium Silicate를 최소한의 규정인 ASTM795보다 훨씬 초과할 뿐 아니라 실제 사용상에 있어서도 G.E.사의 10,000ppm이상을 만족할 만큼 다량 함유하고 있어 일반 및 스테인레스 강의 응력 부식방지에 필수적입니다.

:: 물성

- 탁월한 경량성
성분SiO2Al2O3Fe2O3CaOMgONa2OK2O

함유율(%)	70.3	9.7	1.2	1.6	0.8	10.0	3.4

- 물리적 성질
항목단위규격 슈퍼라이트KS F 4714JIS A 9510ASTM C 610 1호2호1호2호4호-18

밀도	㎏/㎥ (lb/ft3)	199 (12.5)	150 (9.5)	200(12.5) 이하	155(9.7) 이하	185(11.5) 이하	224(14.0) 이하
곡강도	㎏㎠ (lbf/in2)	3.5 (50.8)	2.2 (31.9)	2.5(35.6) 이상	2.0(28.4) 이상	2.0(28.4) 이상	3.1(45.0) 이상
열전도율	W/mk (㎉/mh℃) 70℃	0.055(0.047)	0.053(0.046)	0.062(0.053) 이하	0.055(0.047) 이하	0.056(0.047) 이하	0.079ⓐ(0.068) 이하
발수도	%	99.8	99.8	98 이상		98 이상	-ⓑ
선수축율	650±15℃ 3시간(%)	1.2	1.4	2.0 이하		2.0 이하	2.0 이하
안전사용온도	℃(℉)	650 (1,200)	650 (1,200)	650(1,200) 이하		650(1,200) 이하	650(1,200) 이하

※ ⓐ 93℃, ⓑ 발수가 안되는 것은 적용치 않음

:: 용도

- 발전설비 : 보일러, 터어빈, 기기 및 배관
- 석유정제 : CDU, FCC, SRU, 기기 및 배관
- 화 학 : NCC, BTX, 기기 및 배관
- 철 강 : 제철, 제강, 기타 가공설비
- 기 타 : 제지, 제유, 제분, 제약, 요업, 건축, 조선분야 및 고로, 요로, 용해로, 압연로, 가열로, 균열로, 열처리로, 소성로, 분해로, 전기로, 합성로, 반응로, 기타 고온부

Operating
Tempera
ture(℃) N.P.S mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 Board inch 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 22 24

100	insulation thickness Heat loss		25 20	30 21	35 22	35 25	40 25	40 29	45 32	45 35	50 39	55 43	55 48	60 56	60 67	65 73	65 80	65 89	65 99	70 102	70 111	70 120	80 50
150	insulation thickness Heat loss		35 30	40 31	45 33	45 38	50 39	50 44	55 48	60 51	65 57	65 66	70 71	75 82	80 93	80 107	80 117	85 124	85 137	85 150	90 156	90 168	105 66
200	insulation thickness Heat loss		45 39	45 43	50 46	55 50	60 51	60 58	65 64	70 68	75 76	80 84	80 95	90 106	90 125	95 137	95 150	100 161	100 177	105 186	105 202	105 217	125 82
250	insulation thickness Heat loss		50 50	55 54	60 57	65 62	65 67	70 73	75 80	80 85	85 96	90 105	95 114	100 133	105 151	110 166	110 181	115 195	115 214	115 234	120 245	120 263	145 96
300	insulation thickness Heat loss		55 62	60 66	65 71	70 71	75 80	80 87	85 96	90 102	95 115	100 127	105 137	110 160	115 181	120 201	125 212	125 235	130 250	130 273	135 286	135 307	165 109
350	insulation thickness Heat loss		60 74	65 80	75 83	80 90	80 96	85 105	95 112	95 123	105 134	110 148	115 161	120 188	125 213	130 235	135 248	140 268	140 294	145 311	145 336	145 361	180 124
400	insulation thickness Heat loss		70 85	75 91	80 98	85 106	90 110	95 120	100 132	105 141	110 159	120 170	125 185	130 216	135 244	140 270	145 286	150 308	155 329	155 358	160 377	160 404	200 136
450	insulation thickness Heat loss		75 98	80 105	85 113	90 123	95 127	100 139	110 149	115 159	120 179	125 198	130 214	140 244	150 270	155 299	155 324	160 349	165 374	170 396	170 427	175 448	220 147
500	insulation thickness Heat loss		80 112	85 120	90 129	100 137	100 145	105 159	115 171	120 182	130 200	135 221	140 240	150 273	160 302	165 335	170 355	170 391	175 419	180 444	180 478	185 502	235 161
550	insulation thickness Heat loss		85 126	90 135	100 143	105 155	110 161	115 175	125 189	130 202	135 227	145 245	150 266	160 303	165 343	175 372	180 394	185 426	185 465	190 493	195 521	195 557	255 172
600	insulation thickness Heat loss		90 141	95 152	105 160	110 173	115 181	120 197	130 213	135 226	145 250	150 275	155 299	170 334	175 377	185 410	190 434	195 469	200 502	200 544	205 574	210 602	270 186
