「내 손으로 한옥 짓는 법」 공부하기 메모
주춧돌은 기둥 밑에 받치는 돌로서
집의 하중을 땅으로 분산시키고, 목조 건축에서 지면의 습기를 차단해 준다
4 한옥의 초석
1 초석의 구실
ㅇ 습기 차단
-석재 건축물인 이집트 신전이나 아테네 신전에도 초석이 있지만
일반적으로 초석은 목재 기둥의 부식을 방지하는 기능을 한다
-기둥이 네개 이상이면 초석에 구멍을 뚫지 않고 세워도 기둥이 쓰러지지 않는다
홍살문이나 일주문 같은 경우는 아직도 구멍있는 초석을 사용한다

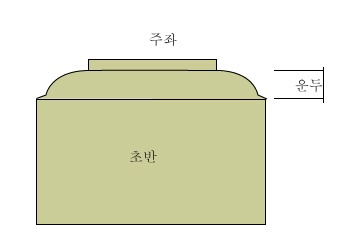

<초반, 운두, 주좌 그림>
-초석 옆구리에 구멍을 내거나 초석 상부에 미세한 물매를 만들어 물기가 빠지도록 한다
-네모난 기둥을 받치는 초석에는 주좌를 만들지 않는다.
목재가 마르면 변형이 생기는데 한옥에서는 이를 '기둥이 돈다'고 한다.
네모난 기둥이 돌면 주좌의 각과 어긋나 버리기 때문이다.
-원형 기둥에는 주좌가 기능이나 의장면에서 유효한 방업이다
ㅇ하중 분산
-효율적인 하중 분산을 위해 기둥과 만나는 윗부분은 좁게
지면과 만나는 아래부분은 넓게 만든다
옛 건축법에 '초석 하부 면의 너비는 기둥 지름의 두배'가 일반적이다
2. 초석의 종류
ㅇ자연석 초석
ㅇ가공 초석
-일반적으로 화강석을 가공하여 쓴다.
-형태에 따라 원형, 방형, 팔각, 사다리형, 장초석, 고막이 초석 등이 있다
-초석은 온돌과 마루에 맞춰 높이를 맞춘다

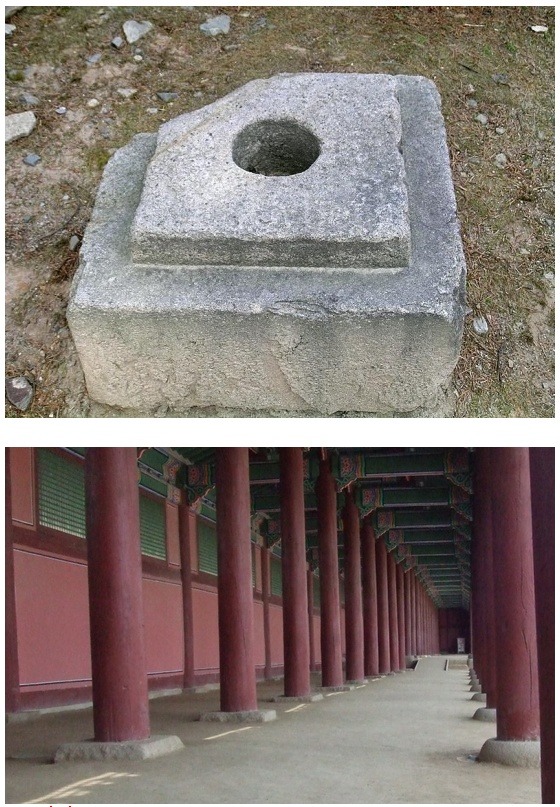

<초석 사진>
통도사 초석과 근정전 초석들
3. 초석의 계획과 주문
ㅇ초석의 높이 고려
-초석의 운두는 실내 바닥높이와 상관한다
-초석 높이 + 귀틀 높이 = 방바닥(마루바닥) 높이

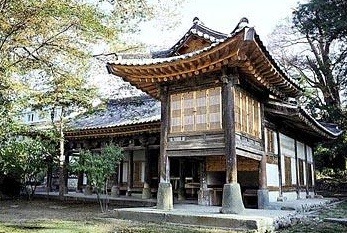

<강릉 칠사당 초석>
ㅇ초석의 넓이 고려
-일반적으로 원주에는 원형초석을 방주에는 방형 초석을 사용하지만
원주에 방형초석도 잘 어울리며 사용하고자 하는 기둥의 굵기에 따라
초석을 계획해야 한다
-윗부분이 너무 넓으면 물빠짐이 나쁘고 좁으면 기둥이 돌 때 어긋나기 쉽다
*윗면에서 기둥과 초석가장자리의 여유치를 보면
궁궐 건축은 약 4치 내외이고, 살림집은 약 2치 내외이다. (1치=3.3cm)
-초반의 높이도 기둥 직경정도로 하지만 화강석의 강도가 높고
최근 콘크리트 기초 등을 감안 할 때 아랫면 넓이도 좁게하는 경향이 있다
* 위 사진 근정전 기둥과 초반 참조
ㅇ주변 마감과의 관계 고려
-공사 시초에 하는 초석 계획은 마감 공사와 연계하여 검토한다

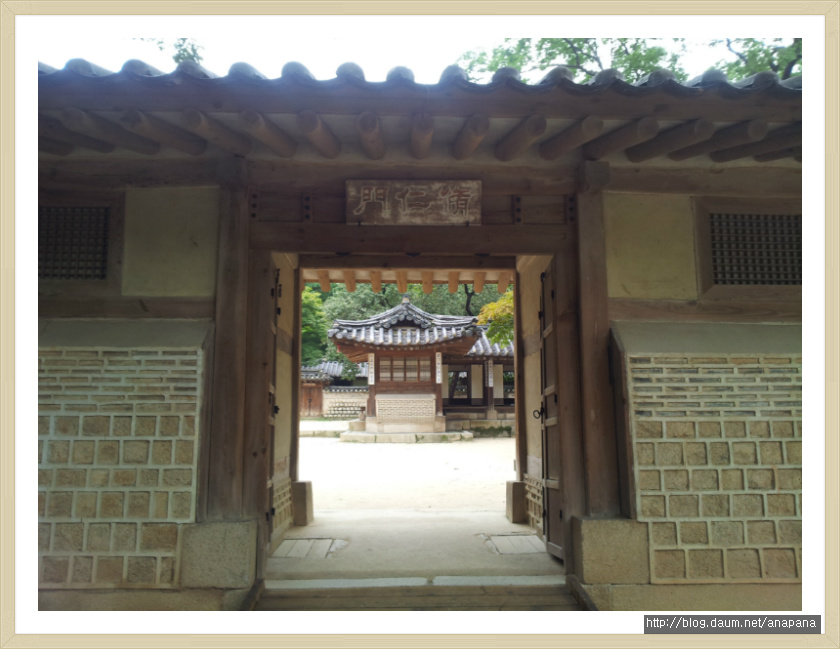

<연경당 수인문 초석>은 주변의 화방벽과 조화를 위해 크게 했다
ㅇ초석의 주문
-화강석 초석은 현장에서 가공하지 않고 석재회사인 돌공장에 주문하는 것이 일반적이다
-불확실한 주문은 원치 않는 초석이 배달 될 수 있으므로 정확한 주문을 위해
도면을 그려 주문하는 것이 좋다.
4. 초석의 설치
ㅇ먼저 규준틀을 설치 한다
-터파기와 기초공사 때는 대략적인 실 띄우기만 하고(공사중 흐트러지니까)
초석을 놓을 때 정확한 규준틀을 놓은 것이 좋다
-평면적으로 정확한 위치와 정확한 높이(초석의 윗면)를 표시하기 위함이다
ㅇ다음 실 띄우기를 하는데 이를 '청명 본다'고 한다
-정확한 직각을 위해 전통적인 구고현법(句股弦法)을 사용하는데
이는 피타고라스 정리와 같다.
*우리나라 삼국시대에 이미 피타고라스 정리를 사용했다
-문짝을 활용(직각이 잘 되어 있으니까)해 실을 띄우기도 한다
*유의 : 설계사무소에서는 1자를 30cm 하여 도면을 그리는 경우가 많은데
실제 목수들이 쓰는 자는 1자가 30.3cm이고 40자라면 무려 12센치 차이가 난다
ㅇ기둥과 초석면이 만나는 부분의 그레발 작업(깎아 맞춤)도 중요하다
<<참고문헌>>
「 한옥 짓는 법」 - 김종남 지음, 돌베개 간행
「 한옥의 멋」 - 신광철 지음, 한 문화사 간행
「 한옥 짓는 이야기」 - 정민자 지음, 중앙M&B 간행
「 전통 한옥의 조영원리와 공간활용 」 - 삼진건축사사무소 이봉수 소장(문화재기술자/건축사)
「 한옥 견실시공 정착」 - 전라남도 워크샵 자료(2010년)
「 한옥의 특징과 신한옥 기술 정책방향」 - 한옥정책 Brief No3(2011.12월) / 한옥기술개발연구단장 김왕직 외
「 한옥시공 메뉴얼 및 표준설계도서」 - 전라남도 자료
외
-------------------------------------------------------------------------------------
한옥을 찾아서 - 우산

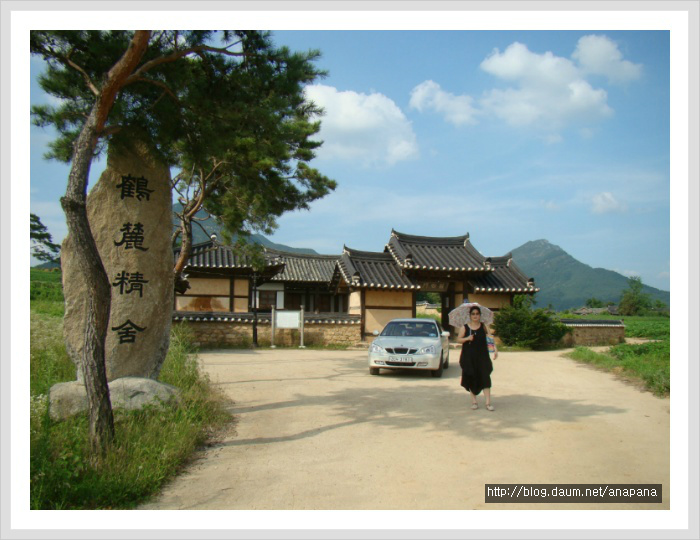

의성 금성산 아래 산운마을의 학록정사 앞에서 항아 2012.7월
