네트워크 통신에는 장거리 (WAN) 구간 통신이 있습니다.
WAN 구간에서 빠질 수 없는 것은 광케이블이고 광케이블을 스위치나 브릿지에 연결할때 사용하는 것이 GBIC 이란
매체입니다.
저도 매번 사용하는 것이 아니기에 매번 용어 사용에 혼선을 빛는 제품입니다.
따라서 이번 포스팅에는 광케이블 및 GBIC에 대한 용어 구분을 명확하게 정리하여 보겠습니다.
우선 광케이블의 경우엔 두가지로 나뉘어 집니다.

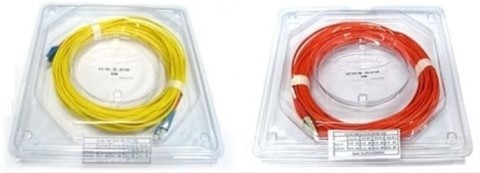

<이미지 출처 : Tiria님 블로그 에서 발췌>
노란색 (Yellow) 과 주황색 (Amber)으로 구분 되어 지는데
노란색은 싱글 모드 (장거리용) - SM (Single Mode Fiber)
주황색은 멀티 모드 (근거리용) - MM (Multi Mode Fiber)으로 분리가 됩니다.
따라서 노란색은 WAN 구간 (예를 들면 전화국 간 또는 전화국에서 MUX 나 DSU /CSU까지 들어 오는 구간) 에 사용되어지고
주황색은 내부 스위치 간 또는 서버와 스위치 간에 사용되어 집니다.
케이블의 구분은 위와 같고 이 케이블을 통해서 양쪽에 연결해주는 메체에 따라 연결 Type이 구분되어 집니다.

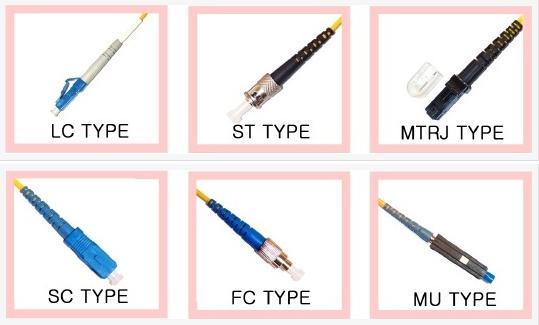

광케이블의 커넥터 종류는
SC, FC , ST, LC , MU, MT-RJ, BICONIC, E-2000 등 이 있으며 이미지는 아래와 같습니다. <이미지 출처 : Tiria님 블로그 >
요즈음 제일 많이 쓰이는 것이 LC Type 입니다. ( 근거리 기준 )
LC Type 은 GBIC(GigaBit Interface Converter) 중에서 SFP (Small Form-factor Pluggable) 란
GBIC의 일종에 연결되어집니다.
GBIC의 종류는 크기에 따라 두가지로 구분되어 집니다. GBIC 과 Mini-GBIC인 SFP
요즈음은 SFP 가 많이 쓰이고 있는데, 일명 Mini-GBIC 이라고 합니다. (대부분의 스위치장비에 사용)
이 Mini-Gbic (SFP)는 컨넥터는 무조건 LC Type 입니다.
여기서 SFP 의 종류를 다시 구분 해보도록 하겠습니다.
아래의 그림으로 차이를 설명하자면
손잡이 부분이 색깔이 틀릴 겁니다.
제조사가 틀려서 색이 틀린 것이 아니라 손잡이의 색으로 Type을 구분하는 규칙이 있습니다.
검정색 손잡이는 Multi Mode 이고
파란색과 녹색 손잡이는 Single Mode 입니다.
즉 스위치간 근거리 통신 연결을 위해서는 검은색 (멀티모드) SFP를 사용하고 원거리용은
파란색이나 녹색을 사용하게 되어 있습니다.
거리에 따른 종류 구분은 아래와 같습니다.
GBIC SX 멀티모드 850 nm / VCSEL 사용 500M 이내 근거리용
GBIC LX 싱글모드 1310 nm / FP LD 사용 10Km ~ 20Km 이내 중 장거리용
GBIC ZX 싱글모드 1550 nm / DFB LD 사용 40km ~ 120Km 장거리용
위에서 표기한 빨간색 숫자가 WaveLength를 의미 합니다.
이 숫자에 따라 거리가 나뉘어 지며 GBIC 이나 SFP에 표기가 되어져 있습니다.
일반 GBIC 이나 SFP는 1G 이상의 속도라고 알려져 있으나 About 2G 까진 나오는 것을 확인 하였습니다.
물론, 거리등의 환경이나 GBIC 제조사 광케이블의 상태에 따라 약간씩 차이가 나겠지만...
요즈음은 10G 라고 해서 10G GBIC 이 따로 공급 되어지고 있습니다.
10G GBIC은 나중에 기회가 닿으면 따로 포스팅 하도록 하겠습니다.
