お正月休みが終わったばかりの６日の午前10時18分、鳥取県と島根県で、最大震度５強を観測する地震がありました。その後も地震が続発し、今後も余震に注意が必要です。今回はこの地震の原因となった断層を分かりやすく説明します。
JR松江駅は３時間半にわたり閉鎖
JR松江駅前の様子です（以前の写真）。宍道湖や松江城跡の玄関口にあたり、１日に６～７千人前後が利用します（乗降客数）。かつては低湿地でしたが、安土桃山時代末期の松江城築城を機に大きく発展したのが松江市です。
JR松江駅は、地震直後から立ち入りが制限されていましたが、地震発生から約３時間半後の午後２時過ぎに安全が確認され制限が解除されました。構内の商店街は余震に備え終日休業しています。
地震の２つの要因とは？
山元町震災遺構 中浜小学校は競馬の山元トレセンにも近い
写真は東日本大震災の被災の様子を伝える宮城県の「山元町震災遺構 中浜小学校」。そもそも地震とはどのような原因で起きるのでしょうか？
地球はゆで卵にひびを入れたような形状に例えられ、主に７枚のプレートが互いに動きぶつかり合っています。

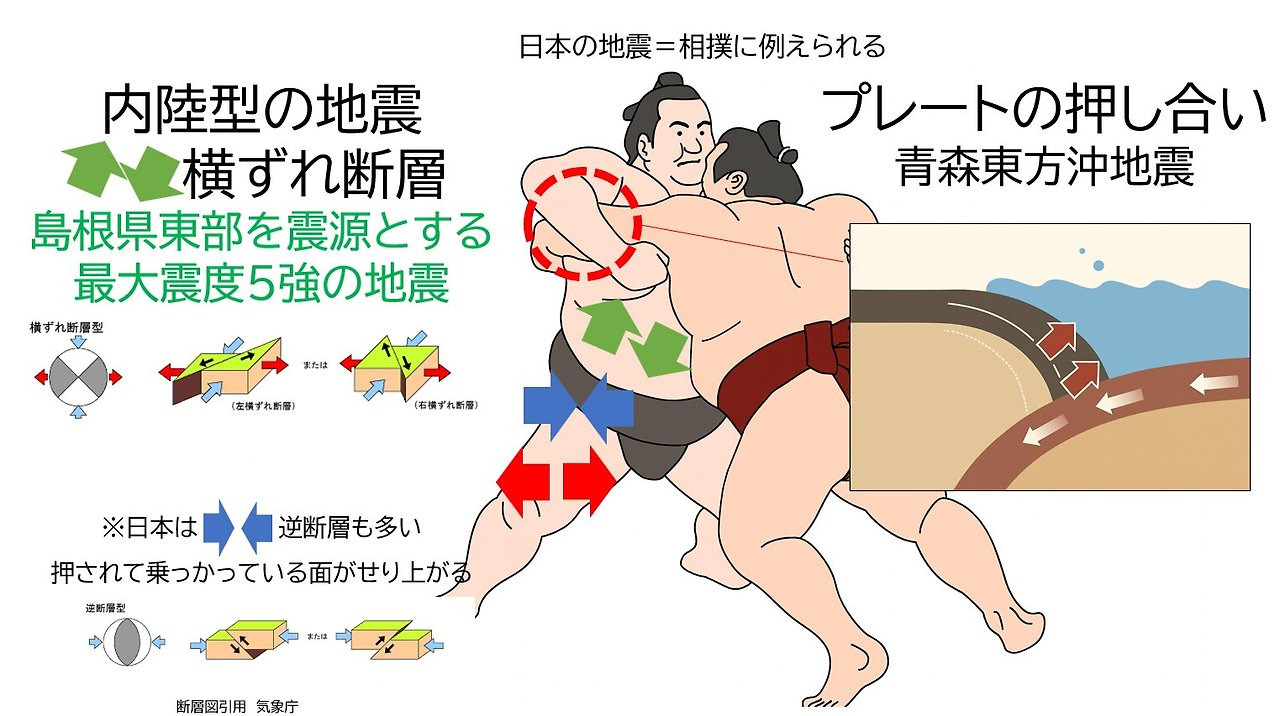

こちらが図解です。相撲に例えると分かりやすいでしょう。まるで力士が腕を力いっぱい組み合うように、太平洋側で複数のプレートがぶつかり合い、片方が耐えられなくなると起きるのがプレート型の地震。東日本大震災、直近では昨年12月に八戸などを襲った青森東方沖地震がこれです。
一方プレートのぶつかり合いの影響を受け、内陸の地盤にひびが入り断層がずれることがあります。これが内陸型の地震で、日本海側にも目立ちますが兵庫県南部地震（阪神・淡路大震災）、熊本地震など、太平洋側の内陸にも発生します。
今回の島根県東部を震源とする最大震度５強の地震や後続の地震も、内陸型の断層による地震にあたります。
引用 気象庁

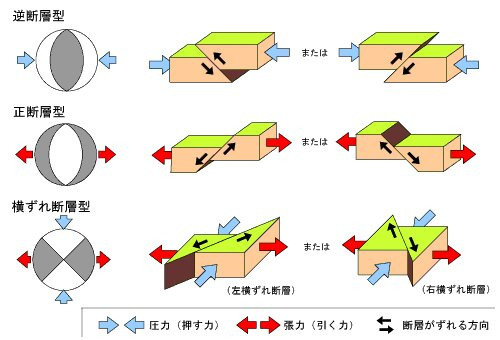

日本に多い断層は横ずれ断層です。かんたんに言えば、図の最下段の黒い矢印に注目すればよく、土地の表面が食い違う分かりやすい断層です。中国地方には横ずれ断層が多いです。
これを機にもう１つ押さえておくなら、２番目に多い逆断層。日本はプレートの狭間にありぎゅうぎゅう押される力が強く逆断層が発生しやすくなります。両側から押され、乗っかっている面がせり上がると覚えておくとよいです。
正断層は日本には少ないのですが、なぜ「正」とついているのでしょうか？
これはイギリスの炭田に正断層がよく見られ、横に石炭を掘り進めたときに石炭の層が消えてしまっていたら、断層の向きにそって探して行けば見つかるのが普通というニュアンスから来ています。日本では逆断層の方が多いです。
丹那断層公園は酪農王国オラッチェに近く、地理や地学に関心がない人も誘いやすい
写真は静岡県の丹那断層（静岡県田方郡函南町）。もとは丸く囲った花壇のような石垣だったと思われますが、どの断層の種類に属するのでしょうか？
これは平行に食い違う力でできる「横ずれ断層」です。

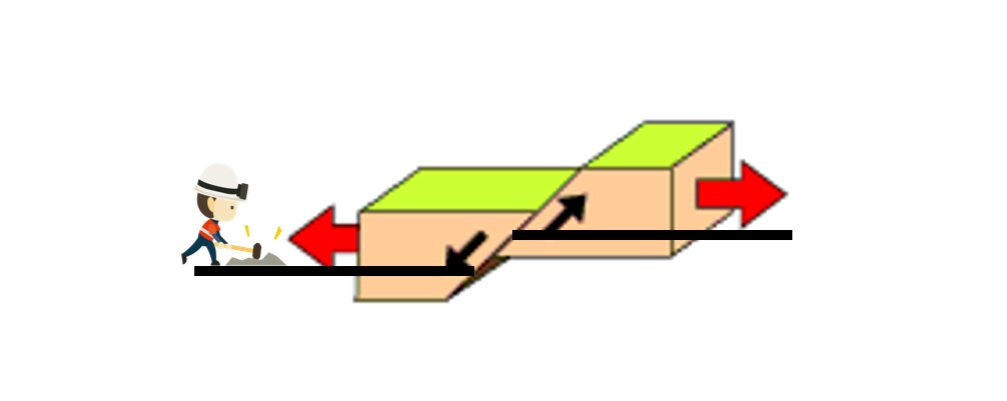

横ずれ断層を観察のために掘った断面の様子（丹那断層公園）
横ずれ断層による地震は、建物の基礎やガス管・水道管などに被害が出やすいことも特徴の１つ。今回の島根県東部を震源とする最大震度５強の地震でも、民家の石垣が大きく崩れた様子が伝わってきており、大変心配されます。

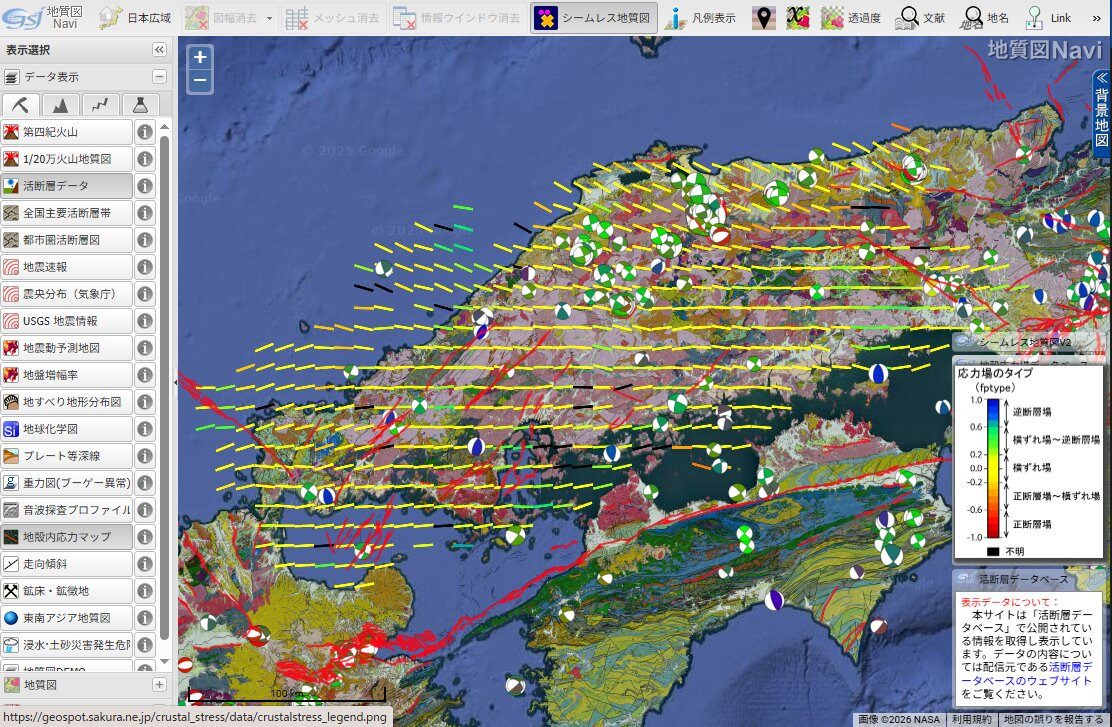

ブラタモリも訪ねたことがある、つくば市などに拠点を持つ国立研究開発法人・産総研は、地震や活断層などのデータを公開しています。地質図ナビ＞データ表示＞地殻内応力マップと進むと上の表示が出ます。
黄色は横ずれ断層の存在を示唆し、中国地方では横ずれ断層が大半を占めることが分かります。これが、内陸型・断層型の地震を生みます。また中国地方には、緑と白で塗り分けたボールのようなマークが多くありますが、これは少し上の図にもあったマークで横ずれ断層型の地震が発生した場所です。
なお四国には断層が少ないように見えますが、壊れにくい岩石が多いことと、赤で示された中央構造線が歪みの大半を吸収するためと考えられています。決して地震が少ない訳ではなく、プレート型の南海トラフ地震の脅威が大きなエリアです。

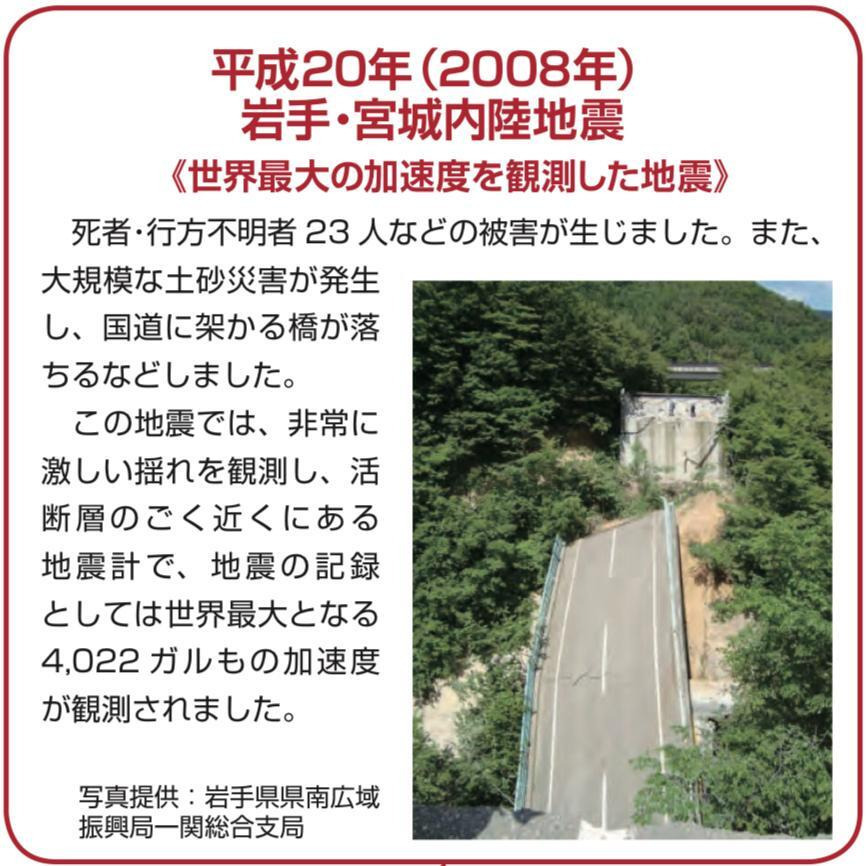

※お住いの地区の断層（正確には地殻内応力）は、地質図ナビで確認できますが、表示が少ない地域では巨大なプレート境界が支配的で内陸断層の存在が地図上で目立ちにくいだけで、有数の活断層帯を抱えていることがあります。例えば2008年に起きた岩手・宮城内陸地震は断層型で、23名の死者・行方不明者、426名の負傷者を出しています。
引用 文科省・気象庁「活断層の地震に備える」
つくば市の産総研・地質標本館は無料で見学できる施設
プレート型地震は、総じて震源域が広くと規模が大きくなりやすく（東日本大震災、青森東方沖地震など）、内陸・断層型（兵庫県南部地震＝阪神・淡路大震災、新潟県中越地震、熊本地震、能登半島地震など）は規模がやや小さい場合でも震源が浅く直下で起きるため建物等の被害は大きくなります。今後予測される首都圏直下型地震は、おもに内陸・断層型ですが、プレート型の要素も含みます。
以上今回は、断層について見てきました。断層の知識を得ることで、地震への理解や備えが進むのではないかと思います。旅先でも断層に関心を持つと視野が広がりますので、ご参考になれば幸いです。
