거제 노르웨이 한국공장 공사 현장(시리즈),하이드로 테스트,n2니크 테스트, 가설배관,유압 배관 제작, 유압 배관 오일 플러싱, 오일정제,,

[매일도전]

위 동영상은 유압호스에 360bar 의 압력을 서서히 올리고 있는 모습니다.

오른쪽 압이 걸리지 않는 호스와 비교가 된다,.

니크테스트가 끝나고 하이드로 테스트 진행중 입니다.

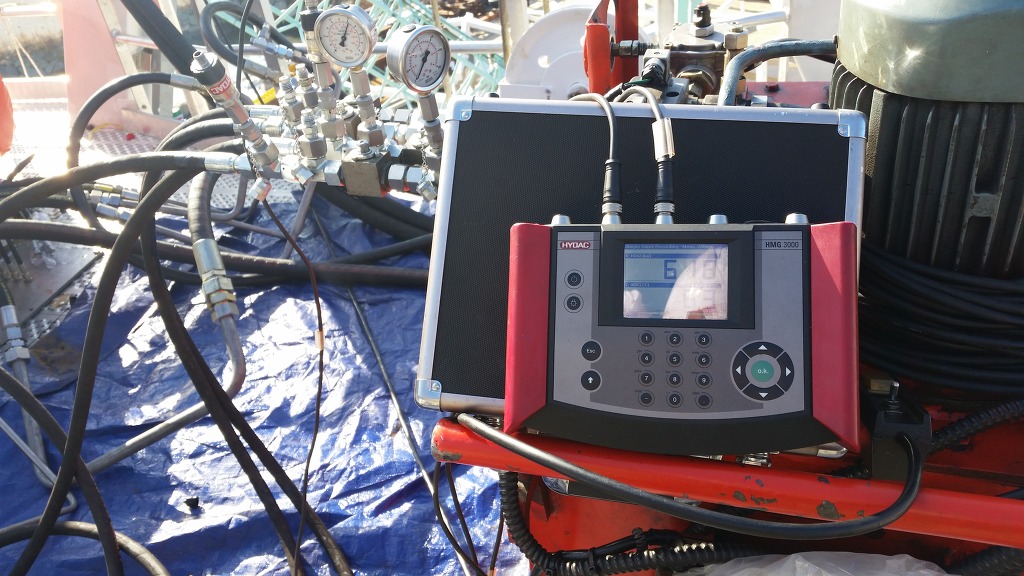

hydac사의 hmg기기로 압력 검사중

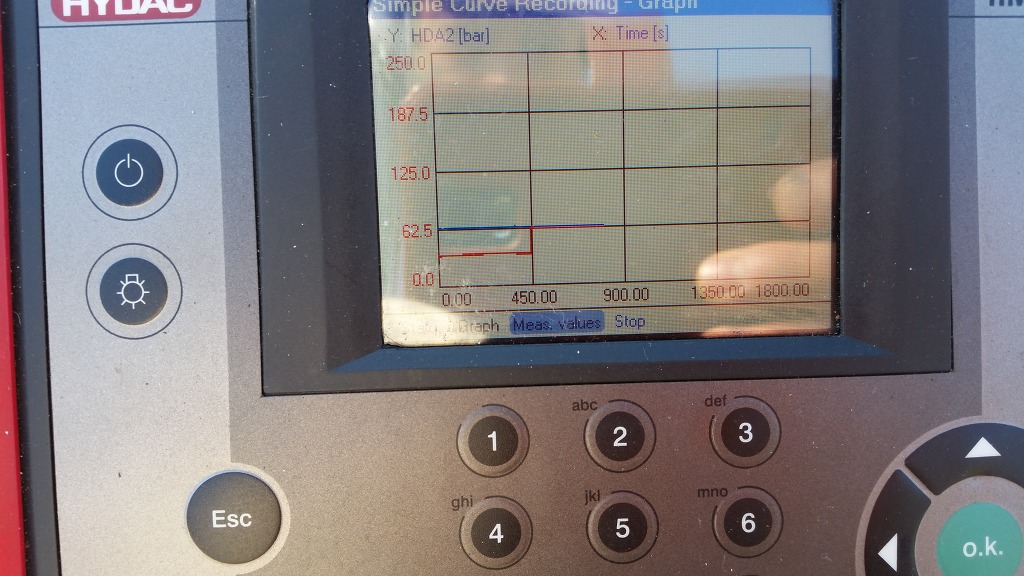

hmg기기에서 100분의1 초 간격으로 압력지점을 그래프로 나타내고 있는 모습. 역시 온도와 압력의 관계는 서로 같이 잘도 갑니다^^ 온도가 오르면 압력도 오르고, 내리면 같이 내리고, ,

하지만 보고서 작성을 생각하면 머리아픔, , , ㅠㅠ

n2 니크테스트와 하이드로 테스트가 완료되면 오일플러싱 셑팅을 완료하고

레이놀즈수에 맞춰서 충분한 유량으로 난류를 만듭니다.

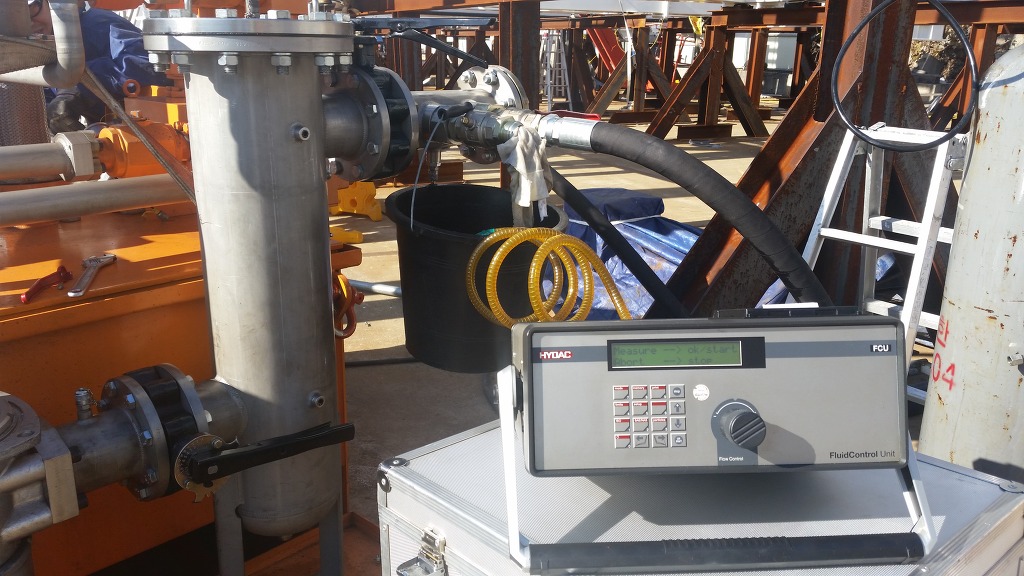

저기 보이는 hydac사의 fcu(오일 오염도 측정장비, 파피칼 카운터기,)은

배관을 다돌고 들어오는 리턴라인에 직접 오일을 채취하여 1.000ml 중에

2~5(미크론),~15(미크론),5~25(미크론),25(미크론)이상 으로 나누어서

각각의 오염입자 수를 파악하여 nas등급과 iso등급을 동시에 표기하는 최신기기 입니다.

이번 시리즈 공사의 배관 루프는 5~4개 이며 각각의 라인마다 배관 사이즈별

각각의 압력으로 오일플러싱 작업을 실시하여 NAS등급과 ISO등급을 현장 프린트하여 감독관의 심사를 받아야 한다.

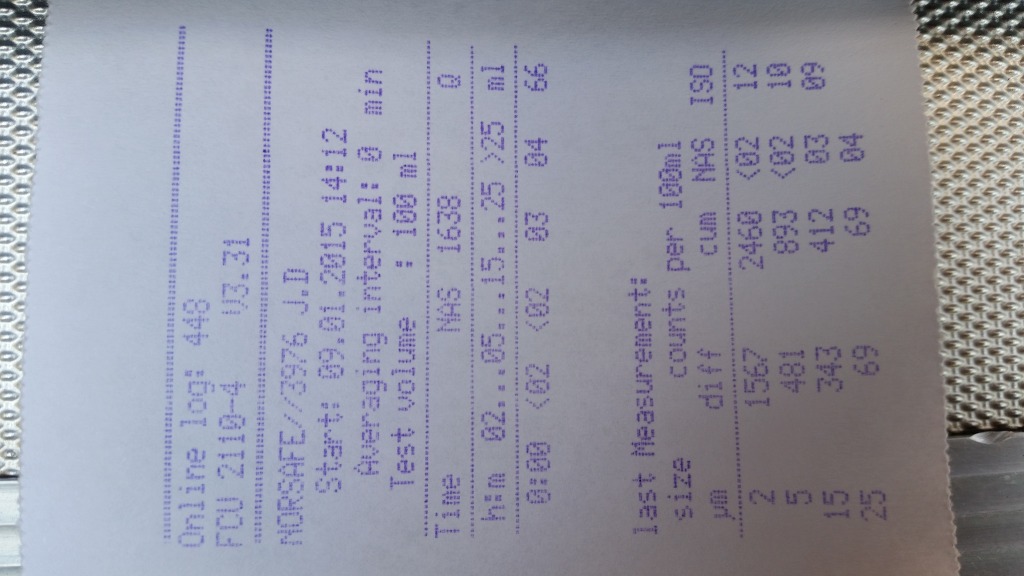

위그림은 한 루프의 플러싱 결과로 나온 등급표다.

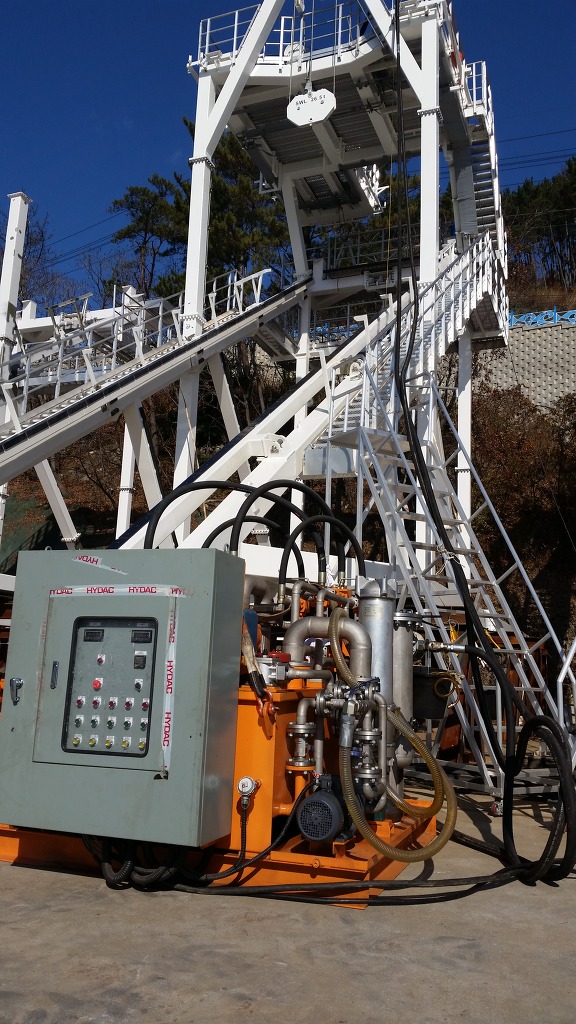

하이드로 테스트, 배관제작, 가설배관, 오일플러싱, 등등 작업할 구조물입니다.

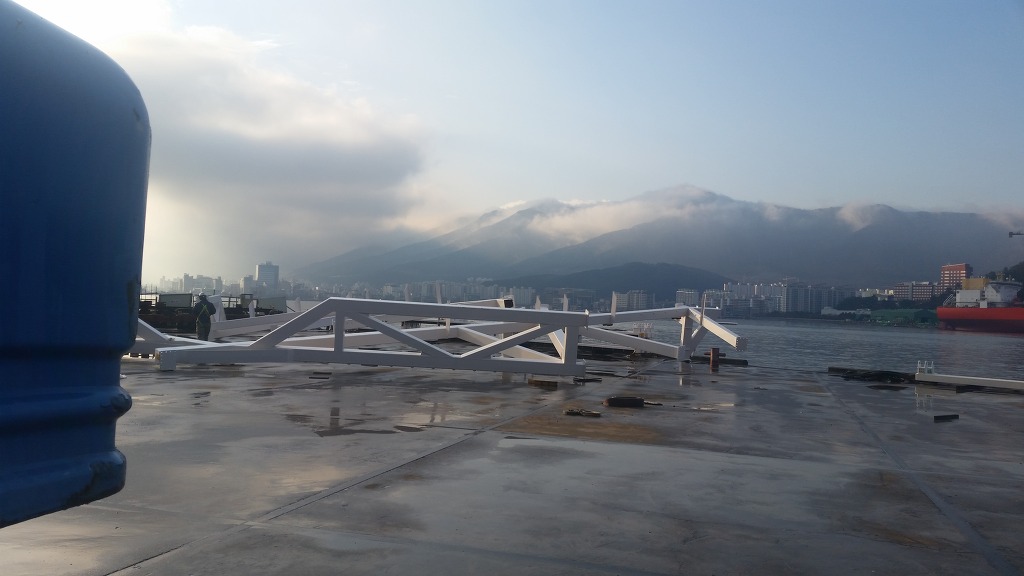

작업하다 넘 멋진 그림이 , , , ㅎㅎㅎ 한컷!

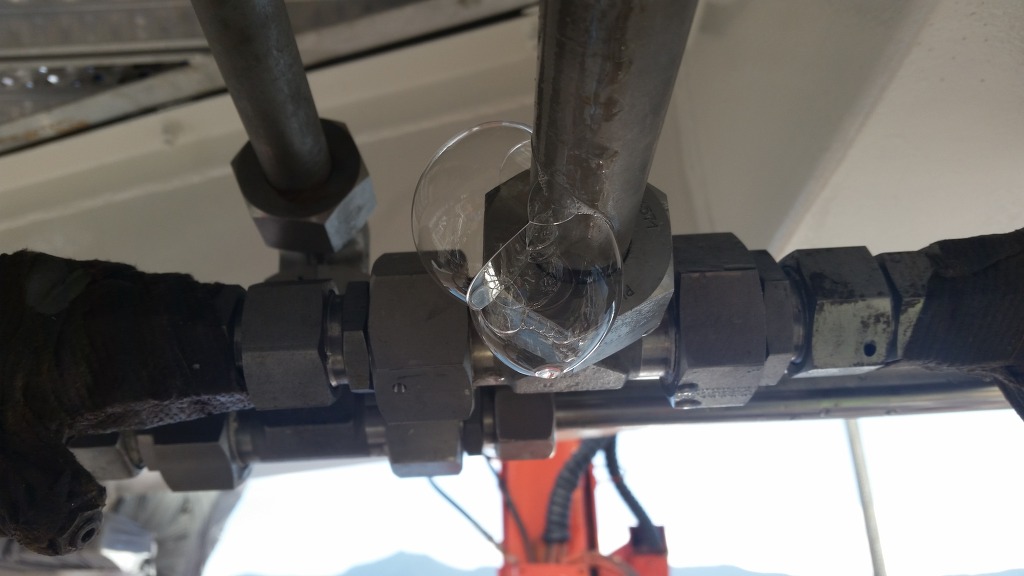

N2 니크 테스트중에 새어나온 N2! 퐁퐁물을 배관 이음새와 용접부위마다 분무하여 가스의 누유를 확인해야 한다.

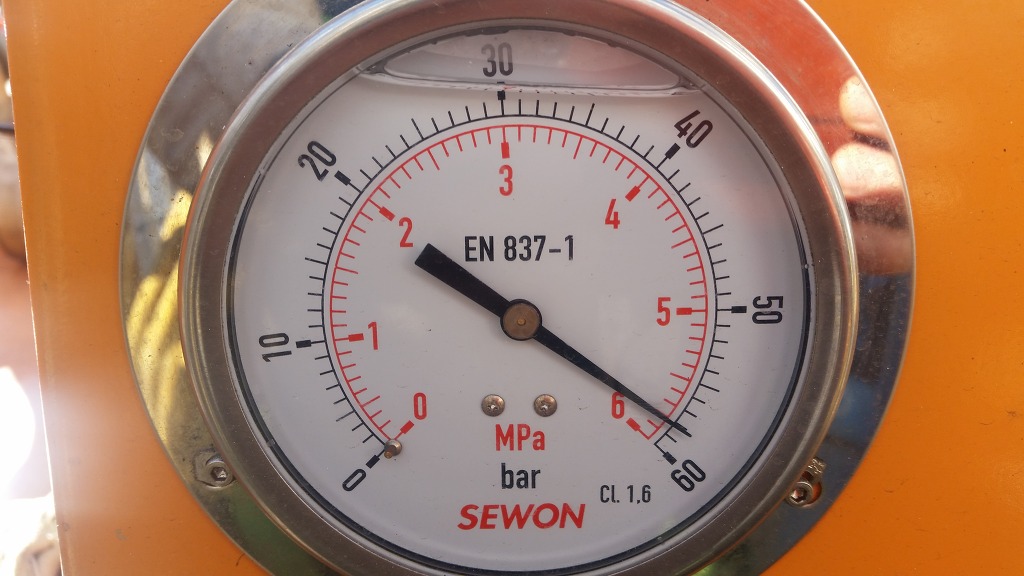

오일 플러싱 중에 걸려있는 압력게이지!

배관 사이즈별 P/T를 만들어서 각각 오일 플러싱을 실시해야한다.

다른사이즈의 배관과 서로 연결해서 플러싱 할경우는 주의해야할게 너무 많다. 유량과 온도 등등, , , 특히 오일플러싱 중에 N2버블 작업도 같이해야할 것이다.

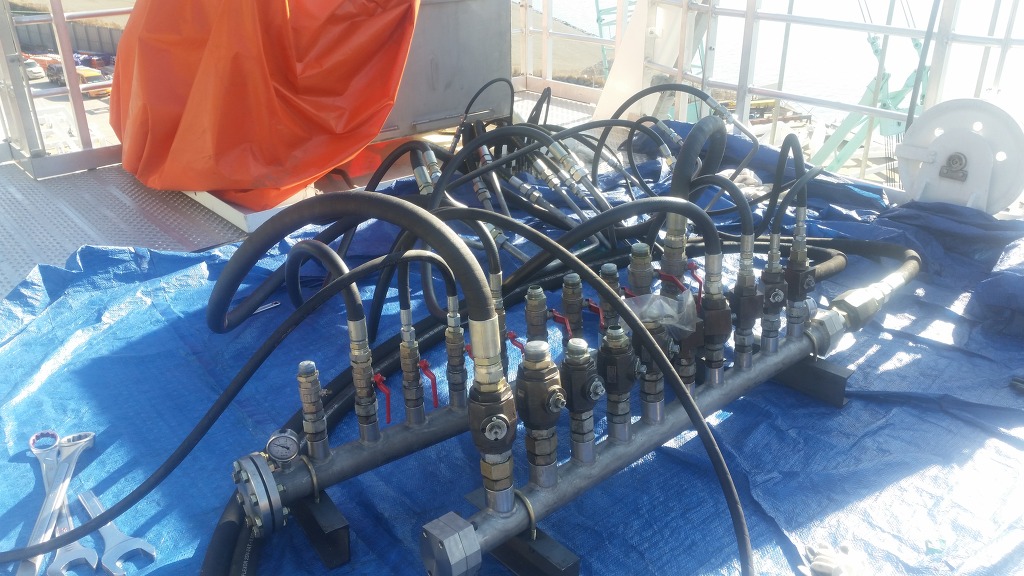

위의 구조물을 분배기 또는 헤다라고 한다.
