소방 압력챔버 공기교환

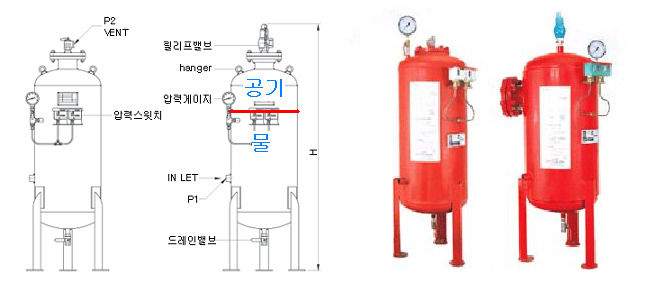

어느 건물이든 소방펌프가 있으면 그 옆에 압력챔버(기동용수압개폐장치)가 있습니다
압력챔버의 역활은 무엇일까요?
1.펌프 2차측에 설치되어 배관내 압력변화를 압력챔버에 부착된 압력스위치가 감지하여
펌프의 기동,정지 설정압이 되면 펌프를 자동으로 기동 및 정지시키는 역활
2.물은 비압축성 유체로 순간적인 압력변화를 흡수하지 못하므로 압력챔버 내의 압축성 유체인 공기가
순간적인 압력변동을 흡수하여 펌프의 잦은 기동을 방지합니다
3.펌프의 기동,정지시 발생하는 급격한 압력변동으로 인한 수격작용을 방지하여 배관과 주변기기의 충격과
손상을 방지합니다
그럼 압력챔버 내의 공기는 왜 교환해야 할까요?
압력챔버내의 공기는 시간이 지나면서 감소합니다 공기가 감소하면 압력변동을 쉽게 흡수하지 못하기 때문에
다시 공기를 채워넣어야 합니다
공기가 감소하는 원인으로
(1)압력계,압력스위치,릴리프밸브 연결부위 누설
(2)압력챔버내 공기가 시간이 지나면서 물에 녹아들어가 물로 변합니다
아래에서 압력챔버 내 공기 교환하는 방법을 알아보겠습니다

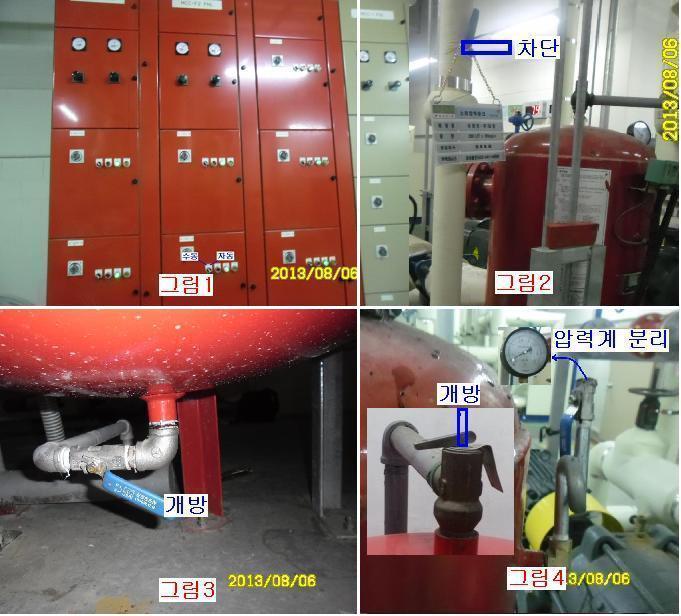

1. 펌프 제어반에서 주펌프 및 보조펌프를 모두 수동으로 전환합니다 - 그림1
2. 압력챔버에 연결된 급수공급밸브를 차단합니다 - 그림2
3. 압력챔버 하단의 배수밸브를 개방하여 소화수를 배수시킵니다 - 그림3
4. 압력챔버의 압력계 또는 압력스위치 연결 동관을 분리하여 챔버내의 물을 모두 배수시킵니다
그림2,3의 밸브의 개방을 2~3회 반복(급수,배수) 챔버내의 녹물을 깨끗이 청소합니다
(압력계 또는 동관을 분리하지 않으면 챔버내의 소화수를 모두 배수하지 못합니다
릴리프밸브에 방출밸브가 있는 경우는 압력계,동관을 분리하지 않고 방출밸브를 개방하면 됩니다)
5. 챔버내 소화수가 모두 배수되면 그림4의 압력계,동관 결합(또는 방출밸브 차단)
6. 그림 3의 드레인밸브를 차단
7. 그림 2의 급수밸브를 서서히 개방합니다
8. 그림 1의 충압펌프를 자동으로 전환
9. 충압펌프가 소화수를 충압하고 정지하면 주펌프,보조펌프를 자동으로 전환
공기 누설이 있으면 챔버내 공기가 빠르게 줄어듭니다 그러므로
압력챔버 공기교환이 끝나면 아래 사진처럼 압력계,릴리프밸브,압력스위치 연결동관 연결부위에서
공기 누설이 있는지를 비눗물로 테스트 해봅니다
다음번에는 충압펌프 작동시험방법, 압력스위치 압력세팅방법, 충압펌프 잦은기동 원인찾기,
소방선로 단선 찾기, 알람밸브,프리액션밸브 작동방법 및 세팅방법, 알람밸브 오작동 보수방법,
스프링클러 헤드 교체, 소방부분 하자발췌 요령 등을 알아보겠습니다
