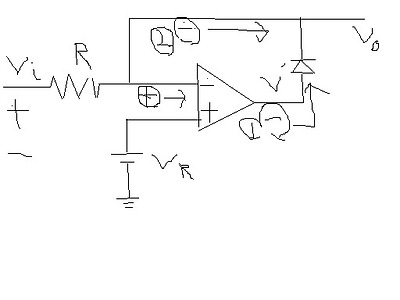

윗그림은 클램프회로인데요... 도통이해가 안되서요 제너다이오드작동원리요 간신히 이해했고요, 혹시 제너 다이오드는 역바이어스걸릴때 제너 전압생기고 순바이어스 걸릵때 단락되지요?
문제가 그게 아니고요..VI> VR경우 V는+인데 다이오드가 ON이된다고 합니다..출력은 V0=VI인데요..
제 생각은요..반전증폭기에서 +전압인가시 반전되어 -가되어 다이오드가 역전압걸려 OFF되고 -전압인가시 다이오드 ON되는거 아닌가요..
다음검색
댓글
댓글 리스트-
작성자재유니짱 작성자 본인 여부 작성자 작성시간 07.07.02 또질문이 위의그림을보면 다이오드가 v0에 결합되어있는데 부궤환되어 상태입니다.. 부궤환되면 계속해서 Vf가 계속해서 순환하는 회로가 되는걸까요? 정궤환하고 부궤환차이가 베타=음수(-)*상수일때 음수붙일시에는 부궤환이라고 부르는지,,,,, 발진회로보면 상수앞에 음수가 붙은경우를 본것같아서 발진회로는 정궤환으로 움직이잖아요,,,
-
작성자TheSoulmate 작성시간 07.07.02 정궤환과 부궤환 차이는 회로적인 혹은 기능적인 차이도 있겠지만 opamp의 어떤단에 들어가느냐가 중요합니다 출력이+ 단에 들어간다면 정궤환 - 쪽에 들어간다면 부궤환 이라고 생각하시면 될듯. 기능적인 측면에서 봤을 때는 위상이 반전이면 출력신호를 점점 내려가게 하게쬬, 이득을 낮추게 됩니다. 증폭 작용 등에 사용할때 쓰이겠죠. 위상이 반전이 아니고 동상이라면 출력신호를 점점 키우게 하게쬬. 마찬가지로 이득은 점점 증가하고.. 발진 작용에 쓰입니다.^^
-
작성자TheSoulmate 작성시간 07.07.02 + 단에 들어간다는 건 원신호+ 궤환신호 --출력신호를 키우는 거고 (위상이 같아야 + 되겠죠?) - 단에 들어간다는 건 원신호- 궤환신호 --출력신호를 줄이는 거.(위상이 180도 달라야 -되겠죠?) 기능적인 면은 단순히 이해하시고 회로쪽으로 많은 문제 접하셔야..좀 이해가 되실껍니다. 전자회로는 정말로 그냥 손으로 딥따 몇개 푸시면 푸시는 도중에 이해 되실 껍니다.^^
-
작성자재유니짱 작성자 본인 여부 작성자 작성시간 07.07.02 soulmate님은 전공에 자신이 있어서.. 다른 서울메리트나 다른 쪽은 지원할 생각은 없으신지요,,, 공무원은 인원수가 적은터라 자체적으로 무리수입니다. 일행 교행은 여자들이 섭렵해서 그런지 도무지 커트라인을 따라 잡기에는,.,,ㅜㅜ 제가 약한 소리를 하고 있는지 모르겠습니다... 화이팅!!!!
-
작성자TheSoulmate 작성시간 07.07.03 어디선가 조사에 의한 건데, 많은 범위의 공부를 하는 건 남자쪽이 아무래도 조금은 유리하다고 하더라고요. 단기적인건 여자를 따라잡긴 어렵겠지만.. 아무튼 날씨 좋습니다! 박차를 가해서 골인 할 때까지 파이팅 입니다!!^^
