블랙박스 & 보조배터리 설치 DIY 글 올려봅니다.

블랙박스를 블박모임에서 공동구매했던터라 부득히 네이*에서 글을 끌고왔구요ㅎ;

특정 브랜드만 수정했습니다.

액스 2CH 설치 DIY 정보가 별로 없어서 회원님들 참고가 될까하고 올립니다.

처음 설치해보는거라 사진찍어가며 천천히 했구요. 쉬엄쉬엄 6시간 정도 걸린듯하네요^-^;;

싸게싸게(??)하면 한시간 반 전후가 되지않을까 생각하네요.ㅋ

※ 설치전 필히 케이블 연결 후 블랙박스, 보조배터리 작동 상태 TEST후 장착!!

블랙박스 & 보조배터리가 설치될 11년식 액티언스포츠(하드탑 구변)입니다.

※ 기존 블랙박스 : 저화질(주행 차량 번호 식별 불가)로 인한 교체 대상

2CH 후방 블랙박스 작업성으로 내부 설치 & 하드탑(적재함) 설치 때문에 고민했었네요.

(내부 설치시 전,후방 연결케이블 연장 필요없으며, 하드탑 설치시 약 10m의 전,후방 연결케이블 필요)

내부 설치시 하드탑 간섭으로 시인성 떨어짐에 하드탑에 설치 결정~!!

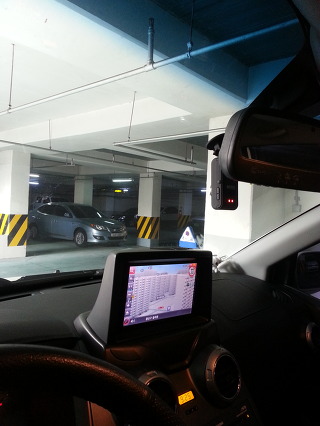

기존 블랙박스의 마지막 가는길..그동안 수고많았다며 사진한장..;;

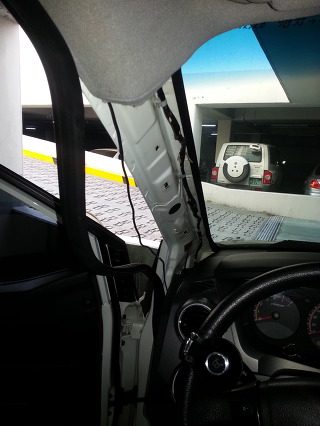

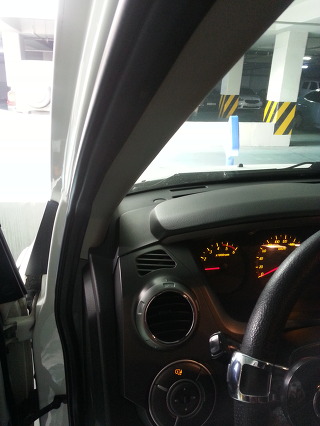

A필러



과감히 뜯어줍니다~

(처음 뜯어보는거 맞습니다.^-^;;)

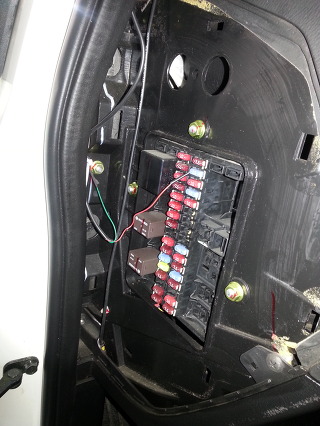

휴즈박스에 기존 블랙박스 전원선 제거~

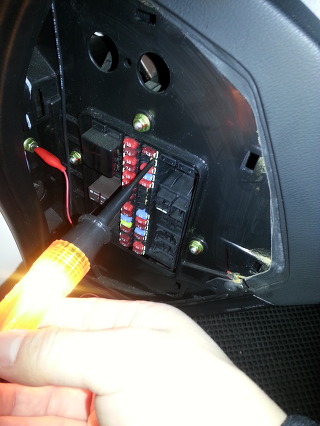

KEY ON → 휴즈부 입력부 확인

(전구 테스트기?..처음사용해봅니다.ㅋㅋ)

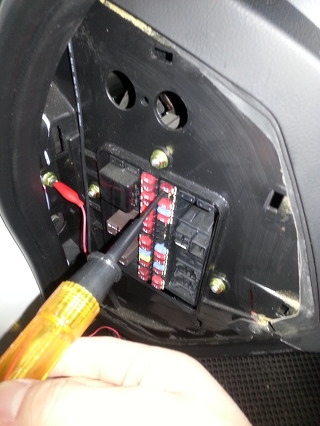

휴즈 출력부 확인

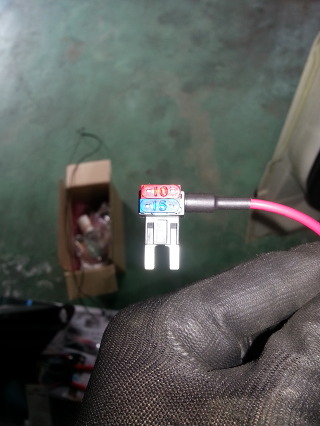

이런것도 있더군요. 듀얼휴즈소켓~Good~!!



기존 블랙박스는 시거잭 ACC에 다리걸기되어있어서 같은 자리로 넣었지만..

듀얼휴즈소켓때문에 휴즈박스 커버가 닫히지않아서 아래쪽 오디오 ACC로 변경.

보조배터리 GND는 차체 볼트에 체결.

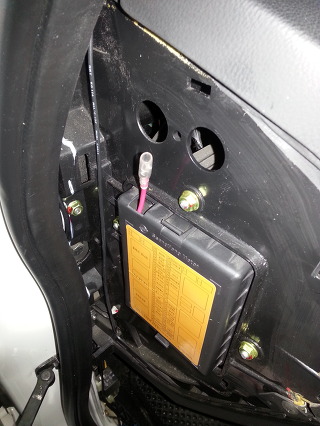

이런 용도일지는 모르겠지만, 휴즈박스 커버에 네모구멍이 3개나 있네요. 감사^^

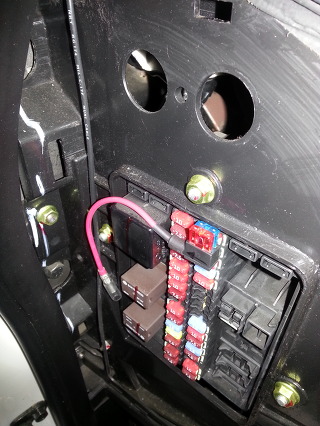

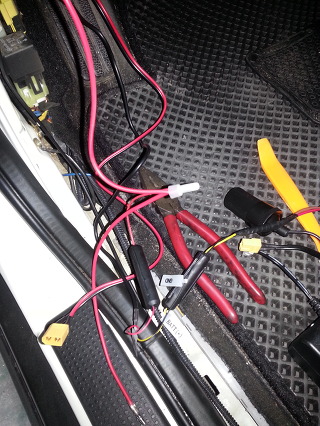

ACC연결될 총알단자 연장선, 블랙박스 ACC, 보조배터리 입력(+) 3가닥 Joint

노란색 자동차용 리무버.. 저렴한가격에 세트로 구입했는데 필요한건 한개!

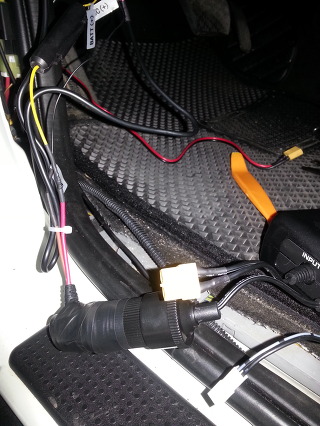

블랙박스+,-(GND)는 놀고있는 시가소켓으로 변신후 보조배터리 출력부 소켓과 결합

빠지지않게 절연테이프로 감아줬구요ㅎ

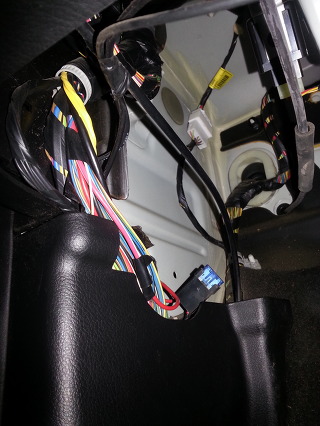

전방은 어느정도 된거 같고.. 자~ 이제 후방으로 갈..뒷자석 하단부..Hole..구멍..

후방카메라 케이블로..가득차있는..네비+후방 카메라 설치.. 샵에서

고생이 많으셨겠습니다..감사.ㅎ

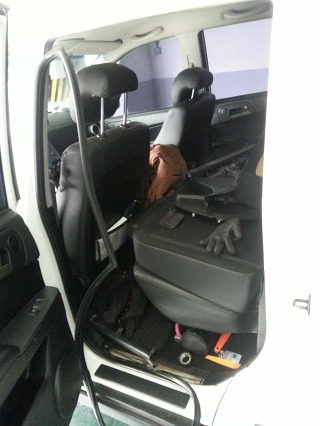

...여튼 전후방 연결케이블 들어갈 자리가 없습니다.

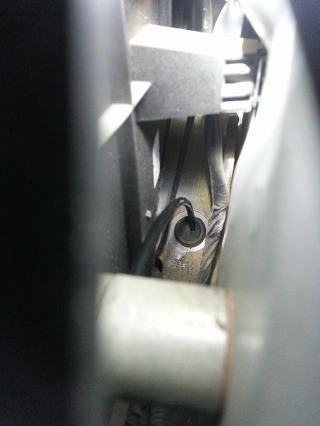

다행이 옆쪽 서비스hole이있어 십자(+)칼집을 내고 넣기로 합니다.



또 과감히 뜯어봅니다.

(다시한번 말씀드리지만..처음 뜯어보는거 맞습니다.^-^;;)

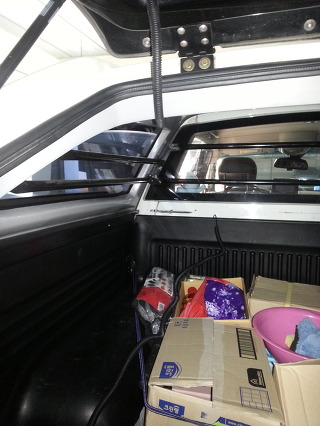

전후방 연결케이블을 적재함쪽에서 뒷좌석쪽으로 보내기위해

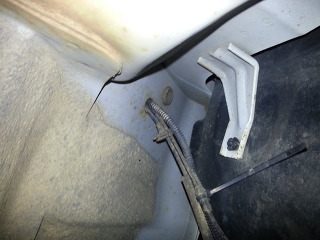

적재함 사이로 케이블을 내려보냅니다.

박스깔고 차 밑으로 들어가서 허우적대며 케이블을 끼워 넣습니다.

사이드 스탭(발판)쪽으로 케이블 정리 후 분해 역순으로 조립ㅋ

사진은 없네요ㅎ;;

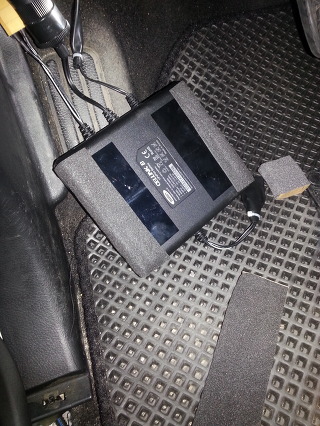

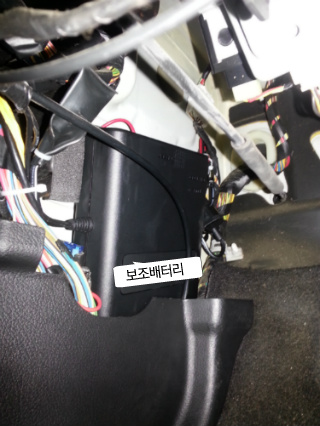

휴즈박스 하단부에 여유공간이있기에 보조배터리는 위아래로

EPDM(스폰지류?) 소음방지용 부착 후 끼워 넣기로 합니다.

확장팩 콘넥터, 상시 콘넥터는 혹시모를 쇼트를 대비 튜브로 감싸줍니다.

보이는 쪽이 아니라 꺼꾸로 넣어서 고정시켜 줍니다.

혹시 빠져나올지 모르니 확장팩 연결선을 기존 케이블 뭉치에 케이블타이로

고정시켰네요ㅎ

이제 블랙박스 전원선, 전후방 연결케이블 정리 후 부착만하면 끝~~!!

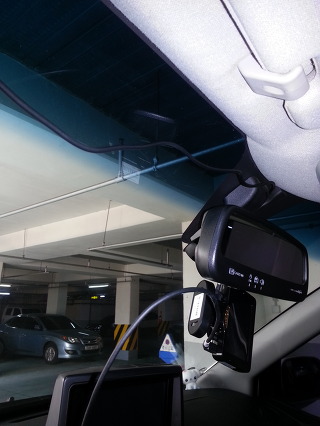

아쉽게도 설치DIY 마지막 사진이네요.

※ 설치전 필히 케이블 연결 후 블랙박스, 보조배터리 작동 상태 TEST후 장착!!

전,후방케이블을 뒷자석쪽 내부로 넣기만하면 다른 어려움은 없을것같네요.

(케이블 넣을때 C필러 하단부 제거하지 않고 세탁소옷걸이 I자로 펴서 테이프로 고정후 끼워넣음)

블랙박스 DIY 예정 회원님들의 참고가 되었으면 합니다~*

안전운전하세요~^-^*
