[분류기(shunt) 회로의 원리]
일단 전기회로에서 분류기라면 전류계의 허용 전류크기 보다 큰 전류값을 측정하고자 할때 쓰입니다.(SHUNT기/SHUNT저항기 라고 호칭)
전류 측정시 전류계는 회로에 직렬로 연결이 되며, 만약 이 전류계가 감당할 수 있는 전류보다
큰 전류를 측정하고자 할때는 분류기를 전류계에 병렬로 연결하여 전류계에 흐르는 전류를 감소시킵니다.
병렬연결시 회로에 흐르는 전류는 저항의 크기에 반비례합니다.
따라서 어떤 전류계의 측정 전류보다 10배의 전류를 측정하려고 하면 전체전류를 10으로 보았을 때
1의 전류만 전류계를 통과하게 하고 9의 전류는 분류기를 통하여 흘러야 합니다.
즉 전류계의 내부저항을 r 분류기의 저항을 R 이라고 하였을 때 r/R = 9 가 되는 작은 내부저항을 갖는 분류기를 병렬로 연결할때 이 전류계는 10배의 전류값을 측정이 가능한 것입니다.
[응용 예]
어느회로에 100mA의 전류가 흐르고 있는데 일반 LED로 전류를 감시하고싶을경우
LED만 연결하면 LED가 망가지고맙니다(LED는 통상20mA),이때 LED와 병렬로 분류기
를 4:1비율로 연결하여 LED에 20mA가,분류기에80mA가,흐르도록 해주면 OK 입니다
예제1
1.전압계의 배율기 구하기 :배율기=(n-1)*내부저항
full scale currently가 100마이크로암페어에 내부저항이 100옴 이라면...
full scale 전압은 V=I*R=100uA*100옴=100*10^-6*100=0.01[V]입니다.
따라서...
1) 2.5V전압계의 배율저항은
배율기=(n-1)*내부저항=[(2.5/0.01)-1]*100=(250-1)*100=249*100=24900옴=24.9K옴
2) 10V전압계의 배율저항은
배율기=(n-1)*내부저항=[(10/0.01)-1]*100=(1000-1)*100=999*100=99900옴=99.9K옴
3) 50V전압계의 배율저항은
배율기=(n-1)*내부저항=[(50/0.01)-1]*100=(5000-1)*100=4999*100=49990옴=499.9K옴
[배율기(Multiplier) 회로의 원리]
배율기는 낮은 전압계로 높은전압을 측정하기위해서 전압게와 직렬로 접속하는 저항을 의미 합니다.
예문 : 분류기
내부저항 1킬로옴 5mA까지 측정할수 있는 전류계가잇다 10밀리암페어까지 측정 범위를 확대하기 위한 분류기저항을 구하라
공식:분류저항(션트저항) R=Rm/(n-1) n=배율, Rm=내부저항
답:R=Rm/(n-1)=1,000/(2-1)=1,000/1=1,000[옴]=1[k옴]
예문 :배율기
1.내부저항 10킬로옴 5볼트 까지 측정할수 있는 전압계가 있다 20볼트 까지 측정범위를 확대하기 위한 배율기저항을 구하라
공식:분배저항(배율저항) R=(n-1)*Rm n=배율. Rm=내부저항
답:R=(n-1)*Rm=(4-1)*10,000=30,000[옴]=30[K옴]
2. 5v의 전압계로 150v의 전압을 축정하려면 배율기의 저항을 전압계 내부저항의 몇 배로 해야 하는가?
배율기=(n-1)*내부저항
배율기=[(150/5-1)]*내부저항=(30-1)*내부저항=29*내부저항
따라서 29배가 됩니다.

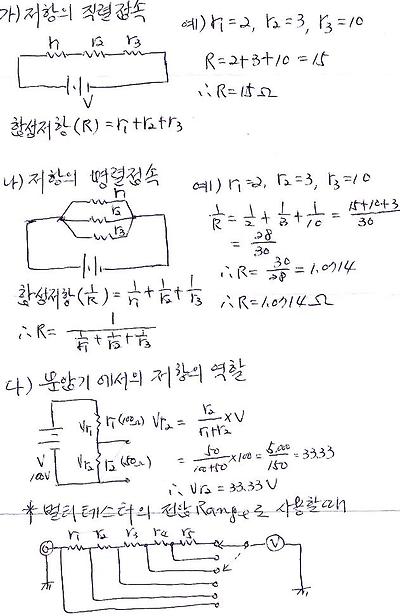

예제
**분류기(分流器)는 멀티테스터의 전류Sunt저항으로 쓰입니다.
