그랜져HG 할로겐램프를 HID로 개조하기 DIY

[(창원)다이신공]

제 애마 HG의 누런할로겐 헤드라이트를 밝은 HID로 바꾸고자 준비하였습니다.

헤드라이트를 HID로 개조를 할려면 HID불빛이 너무 밝아 무거운짐을 실었거나 사람을 많이 태워 차체가 내려갔을때 반대급부적으로 HID불빛이 상승함으로 상대방차에 위험을 줄 수있어 반드시 자동으로 높이를 낮춰주는 오토레벨링장치가 필수로 설치되어져야 하고 구조변경신고까지 이루어져야 불법으로 인한 단속에 걸리지 않습니다.

1. 준비물

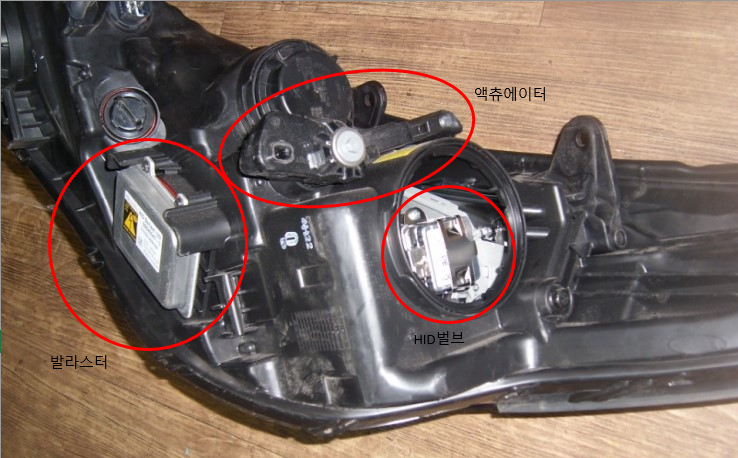

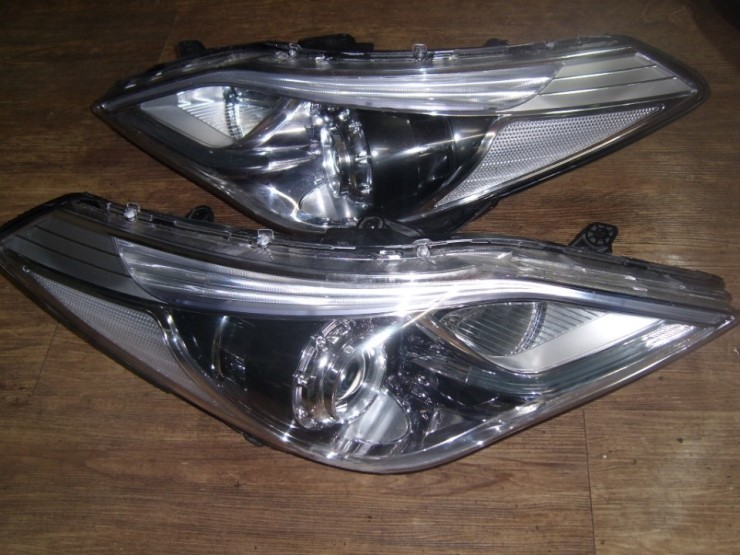

   1) HID 전조등 풀셋(HID통,발라스터, 벌브)

HID용통에는 자동높낮이조절해주는 액츄에이터가 기본으로 달려있습니다. 보시는건 2015년형 블랙베젤 HID 입니다.

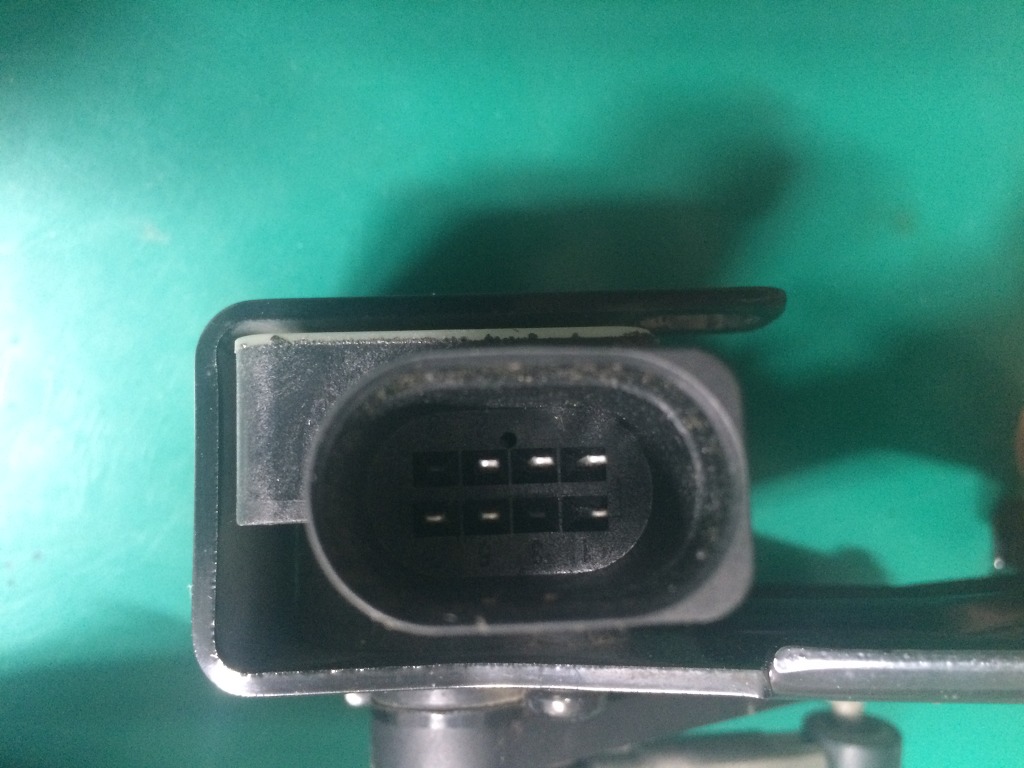

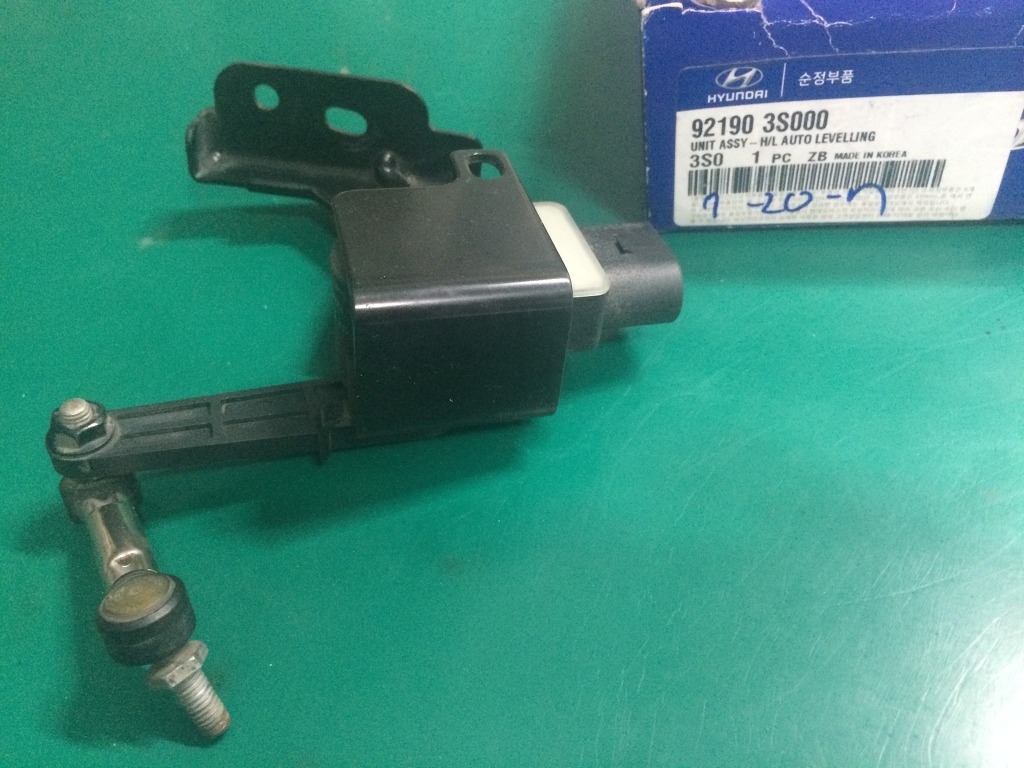

 2) 오토레벨링 센서 (품번:92190-3S000)

새제품 가격이 15만이나 합니다. 중고매물이 귀하긴 한데 재수가 좋으면 5만원정도에 구할수 있습니다. 이게 리어서스펜션에 부착되어 속도변화와 각도변화를 감지하고 계산하여 액츄에이터에 신호를 주어 높이를 낮춰주는 장치입니다.

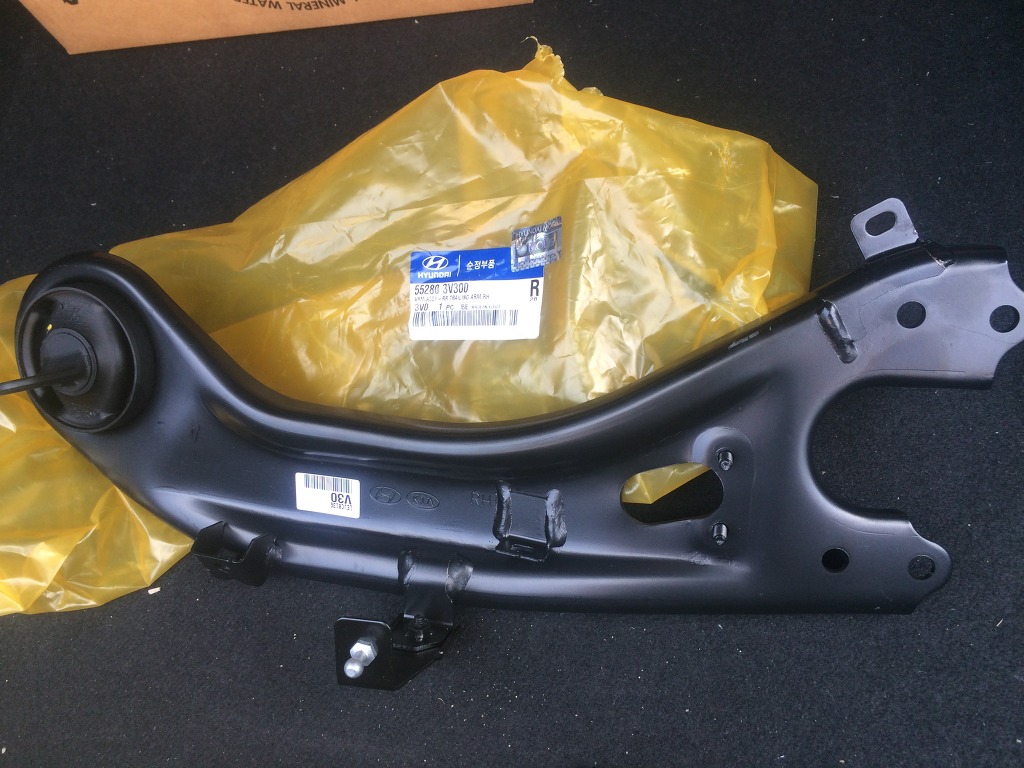

3) 트레일링암(품번: 55280-3V300)

오토레벨링센서를 부착하기 위한 지지대가 용접되어 있습니다. 가격은 18700원

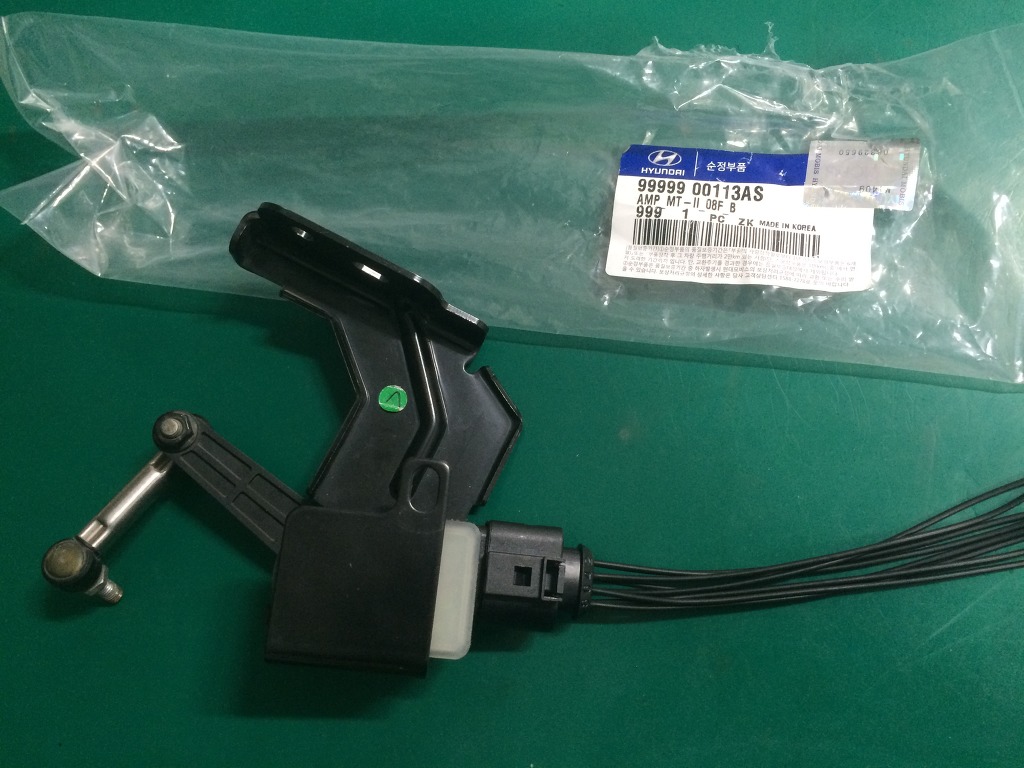

 4) 배선커넥터

 오토레벨링센서와 HID액츄에이터에 꼽힐 배선이 필요합니다.

99999-00113AS 1개, 가격은 4180원

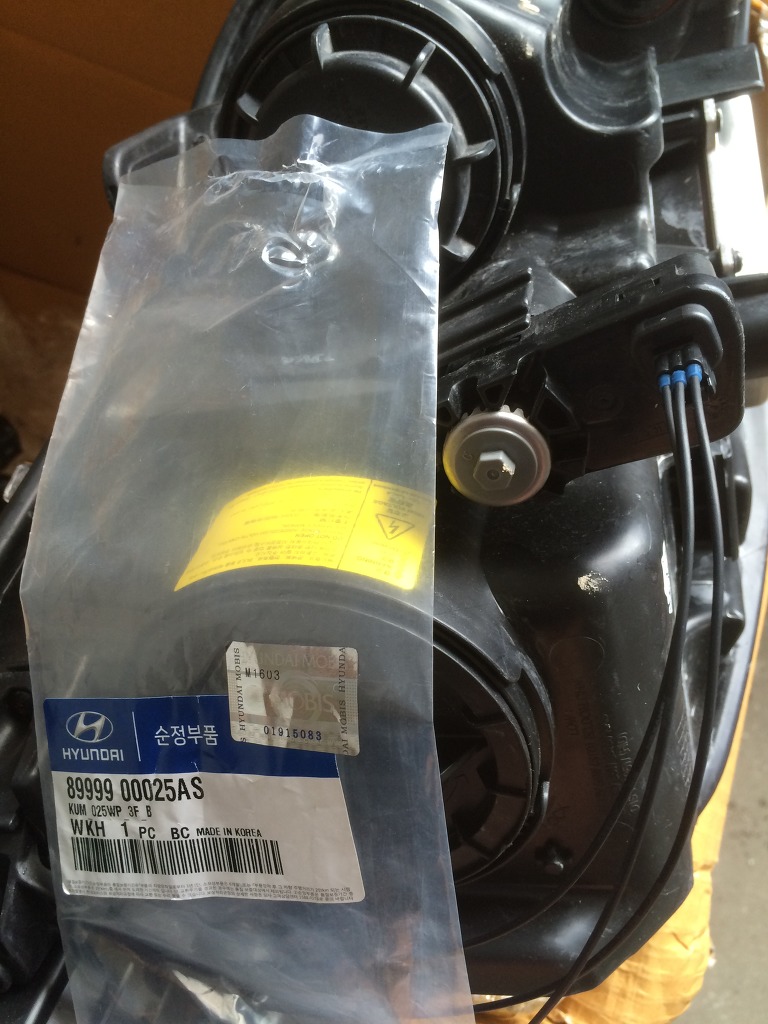

엑츄에이터에 꼽힐 배선 89999-00025AS 2개 필요하고 가격은 개당 1980원.

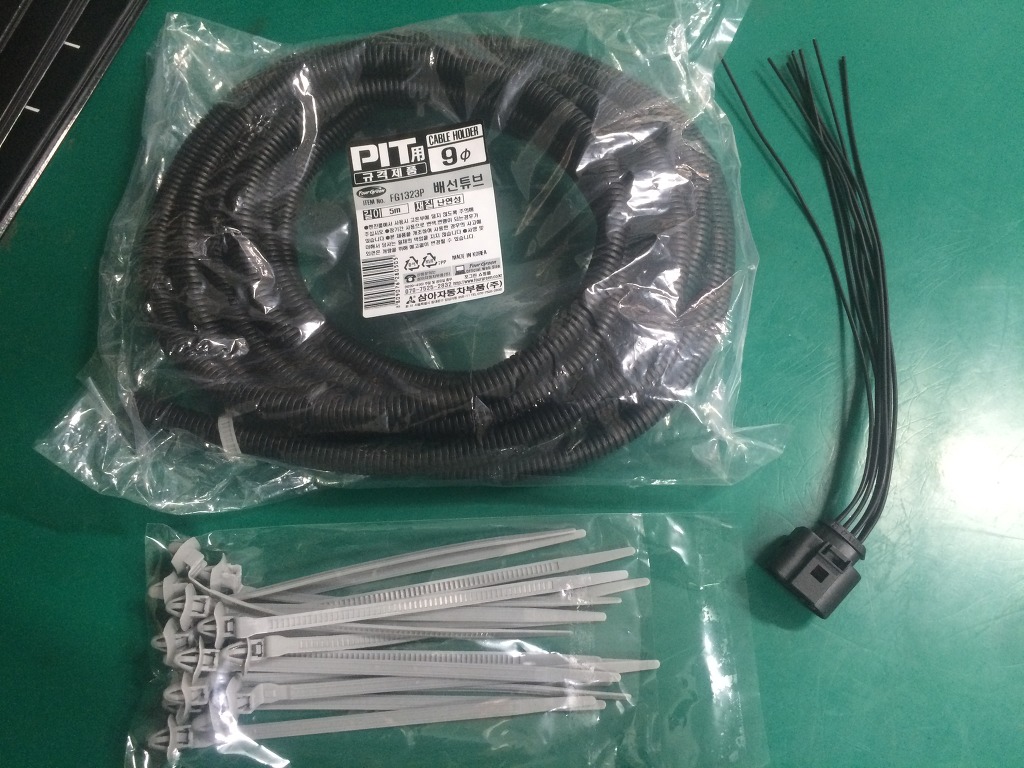

5)기타 잡자제

배선작업에 필요한 9mm주름관 호스 5m, 푸쉬마운트타이 10개, 0.5㎟×6C전선5m, 0.5㎟×3C전선3m 절연테이프,터미널,압착기,수축튜브 등

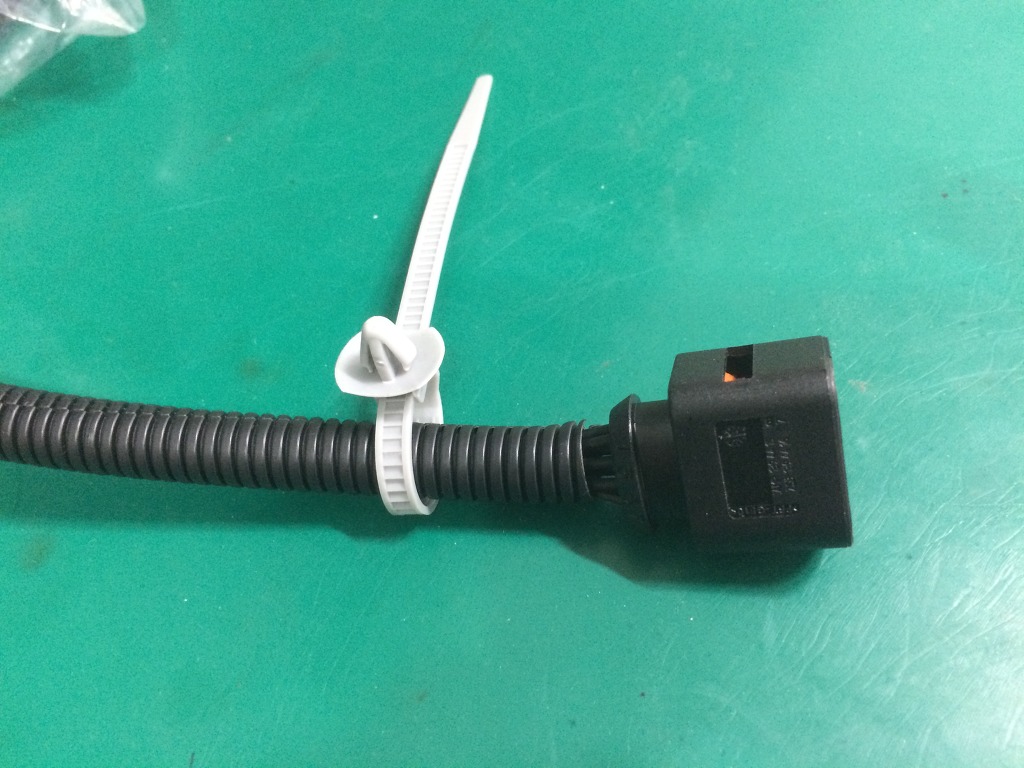

이런식으로 주름관안에 전선집어넣고 끝마무리 테이핑한후 푸쉬마운트타이로 철판의 구멍있는 부분에 끼워 고정시킵니다.

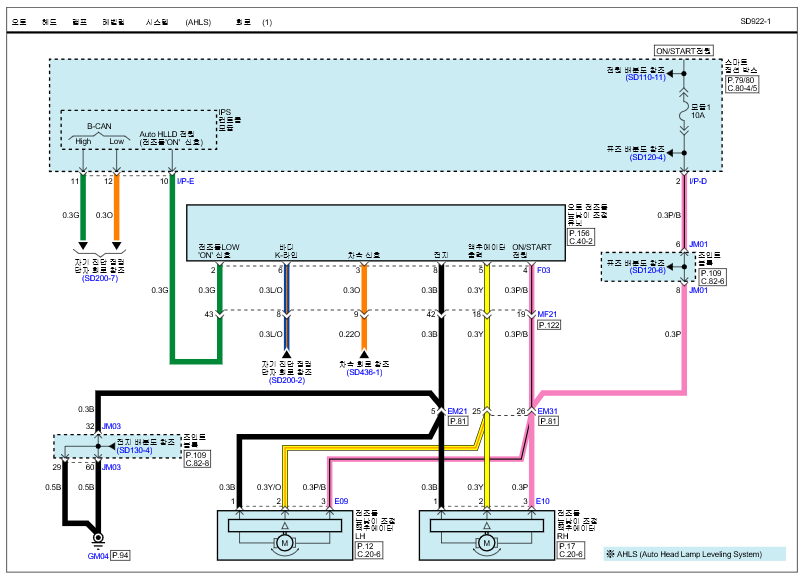

2. 회로도

오토레벨링센서에 6가닥연결하고 HID좌우 액츄에이터에 3가닥씩 연결해줘야 합니다.

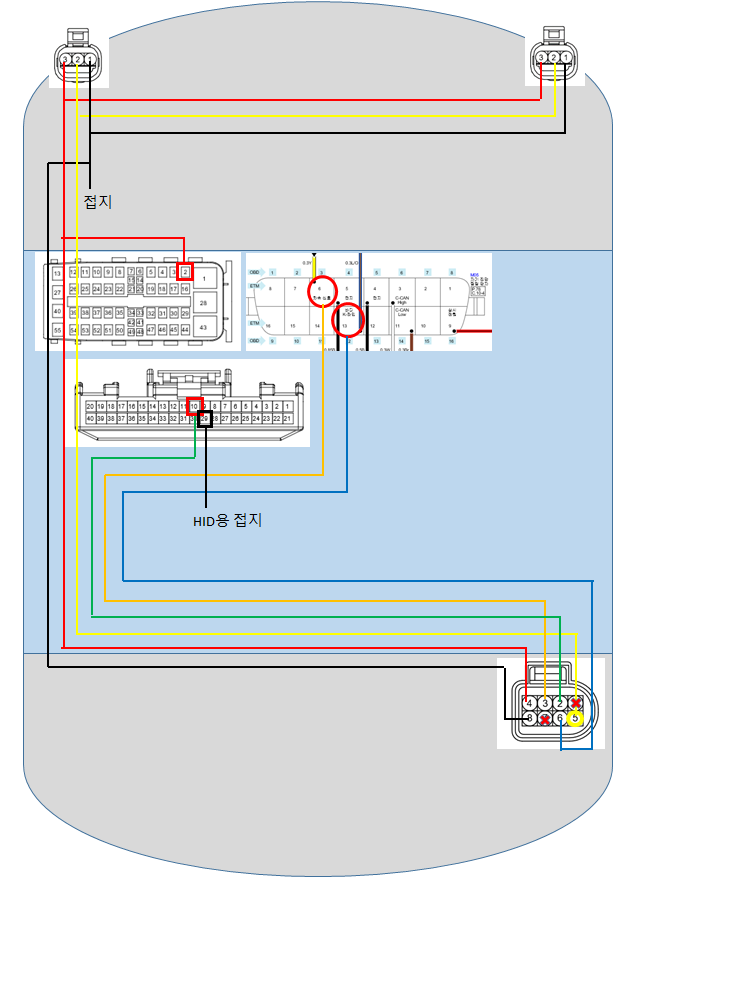

3. 배선연결도면

엑셀로 배선연결도를 작성해봤습니다. 오토레벨링센서에서 6가닥이 나와 3가닥은 HID의 액츄에이터와 접지, 온스타트전원에 연결되며 나머지 3가닥은 차속신호, 바디K라인,전조등on신호에 연결되는 회로입니다. 회로는 비교적 간단하나 우측리어서스펜션에서 운전석으로 이어지고 본넷의 HID까지 연결해야 하는 손이많이 가는 작업으로 예상됩니다.

 I/P E의 29번에 커넥터핀작업하고 접지를 연결해줘야 HID가 정상작동합니다.

4. HID 전조등 교체.

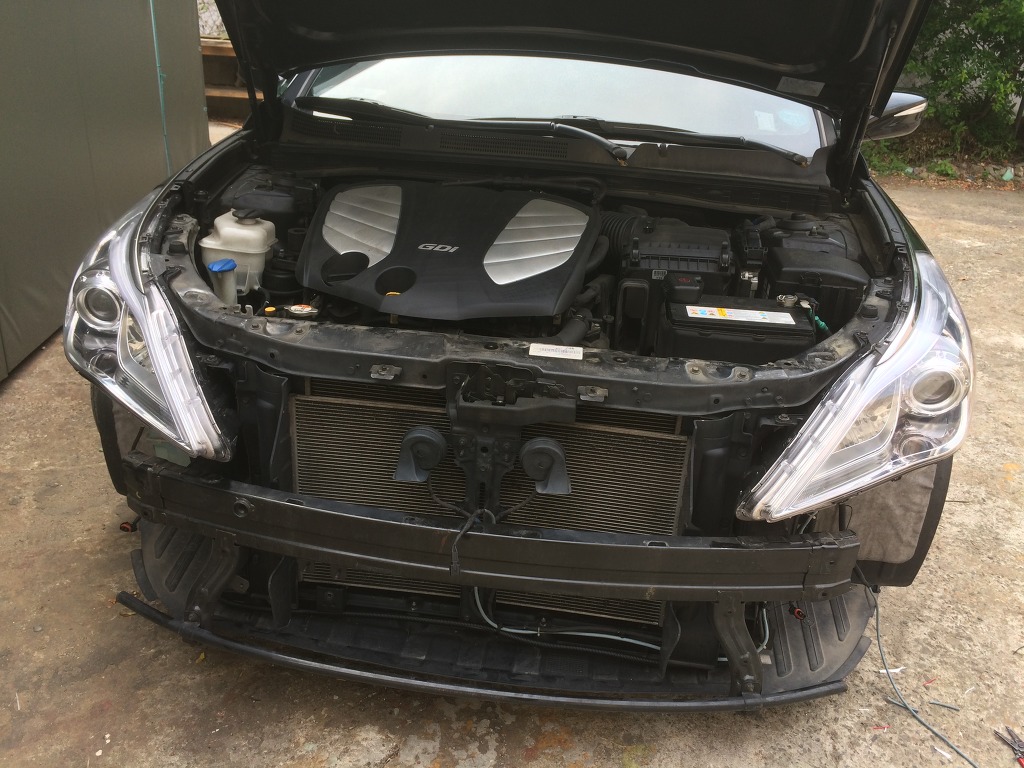

 전조등을 교체할려면 범퍼를 탈거해야 합니다. 액츄에이터 배선도 해줘야 하고.

전조등 고정하는 볼트3개와 나사3개 풀고 커넥터잭만 빼면 쉽게 분해가 됩니다.

5. 트레일링암 교체 및 오토레벨링 장착

 오토레벨링센서를 부착하기 위해선  트레일링암을 교체해야 합니다.

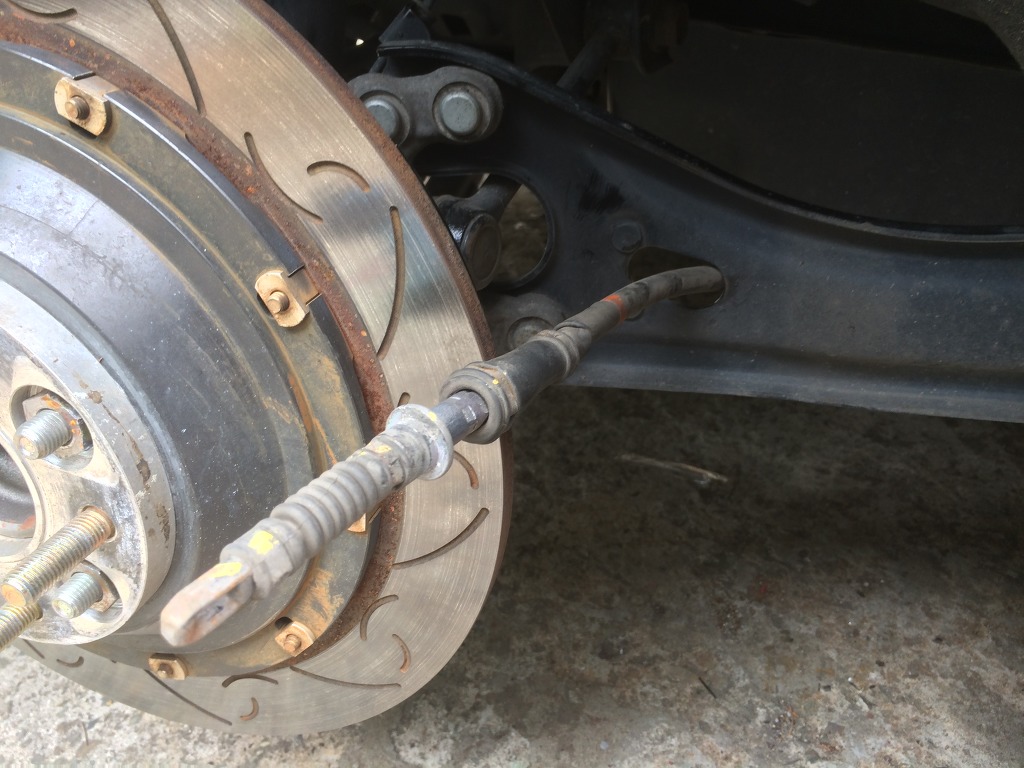

우선 쟈키로 뜨고나서 우측뒷바퀴 탈거하고 주차브레이크선이 관통되어 있어서 주차브레이크 케이블부터 제거합니다. 주차브레이크가 채워져 있으면 먼저 풀고 핀과 연결고리 제거후 고정된 볼트를 풀면 주차브레이크 게이블이 빠집니다.

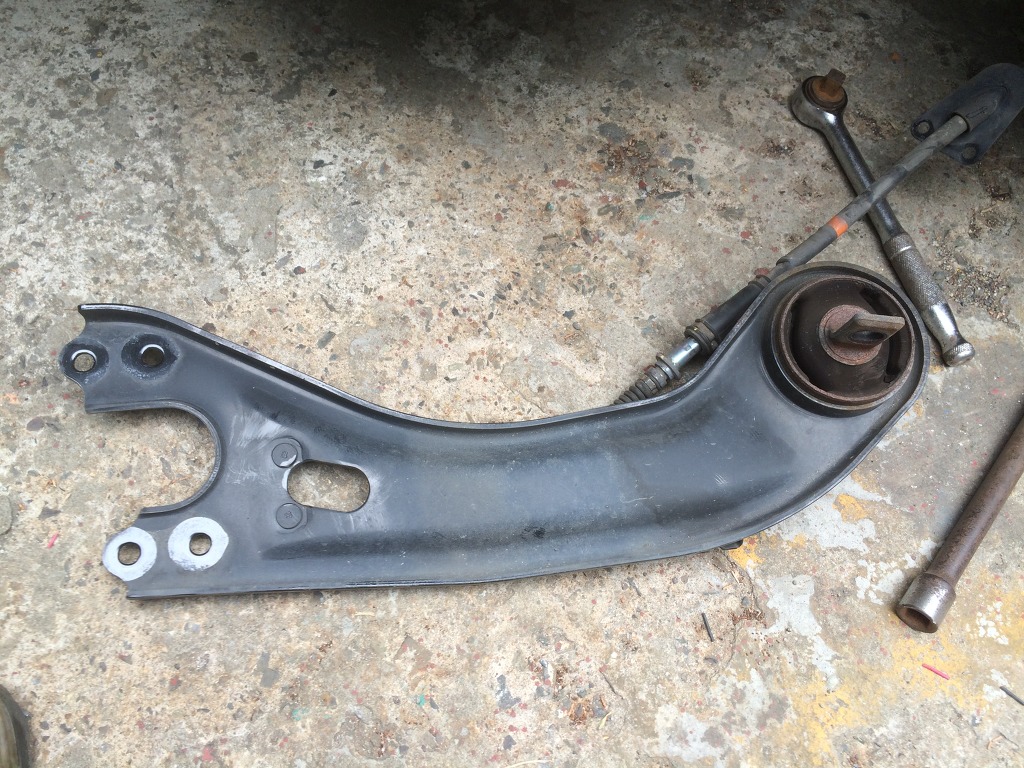

트레일링암은 휠허브에 고정된 12mm너트 4개를 풀고 반대쪽 차체에 고정된 19mm볼트2개를 빼내면 어렵지 않게 탈거됩니다.

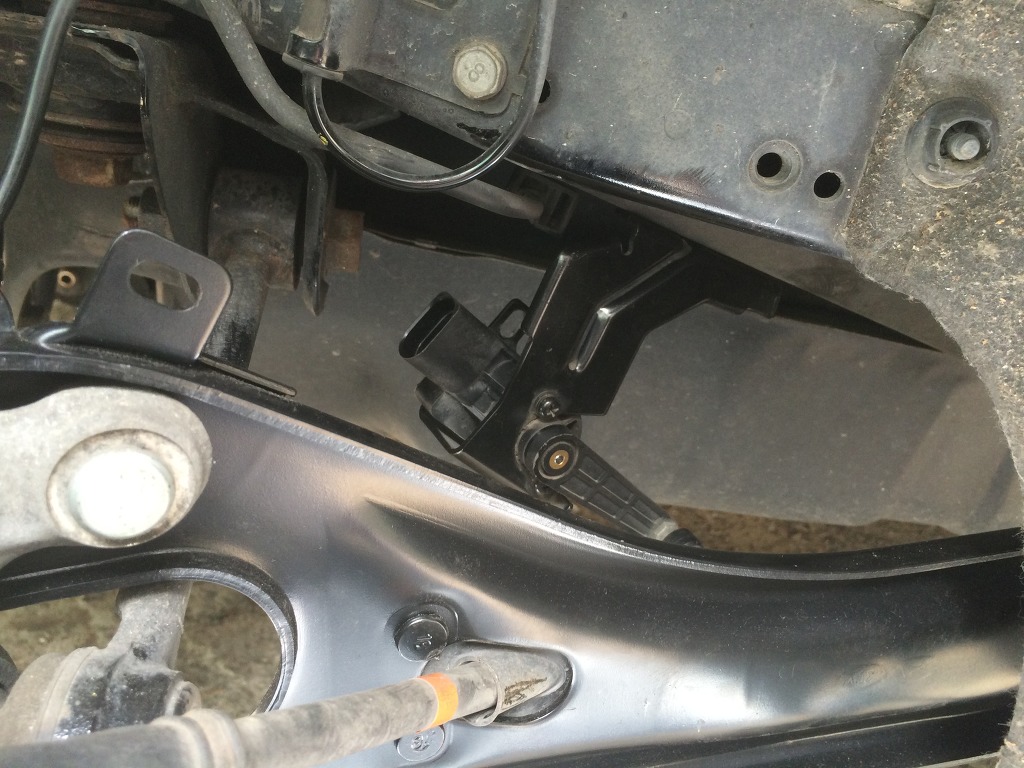

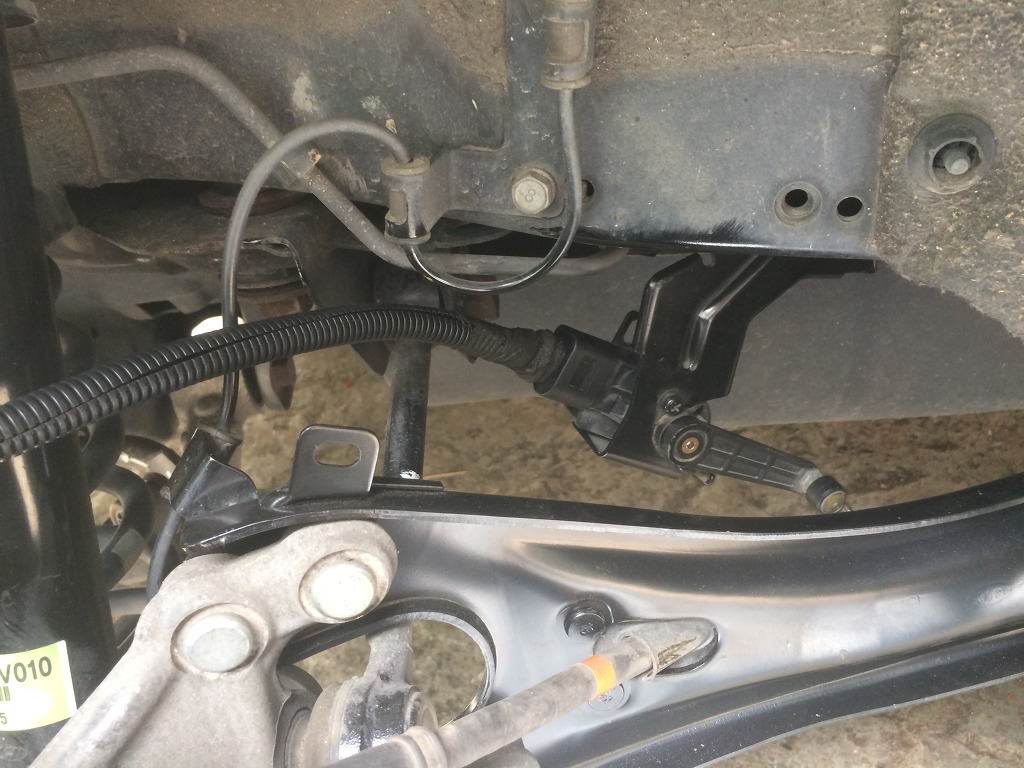

이제 오토레벨링 지지대가 있는 새걸로 바꿔서 조립하고 오토레벨링을 장착합니다. 리프트가 없어서 바닥에 매트깔고 거의 누워서 작업했습니다. 차체에 오토레벨링이 장착될수 있도록 나사가 이미 쳐저있고 나사머리 10mm규격 볼트2개를 구해서 잠궈주고 트레일링암지지대에 고정하고, 풀었던 주차브레이크케이블을 다시 조립합니다.

6.배선연결

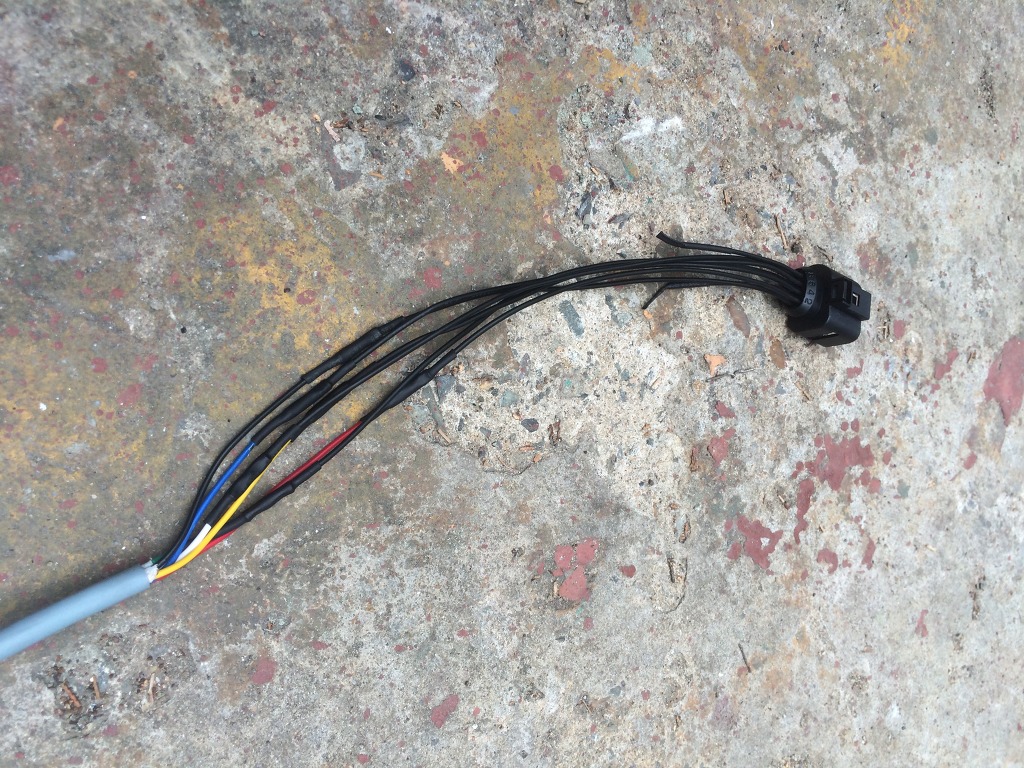

 오토레벨링센서에 부착될 커넥터에 선을 연장을 하고 주름관에 넣은후 꼽아줍니다.

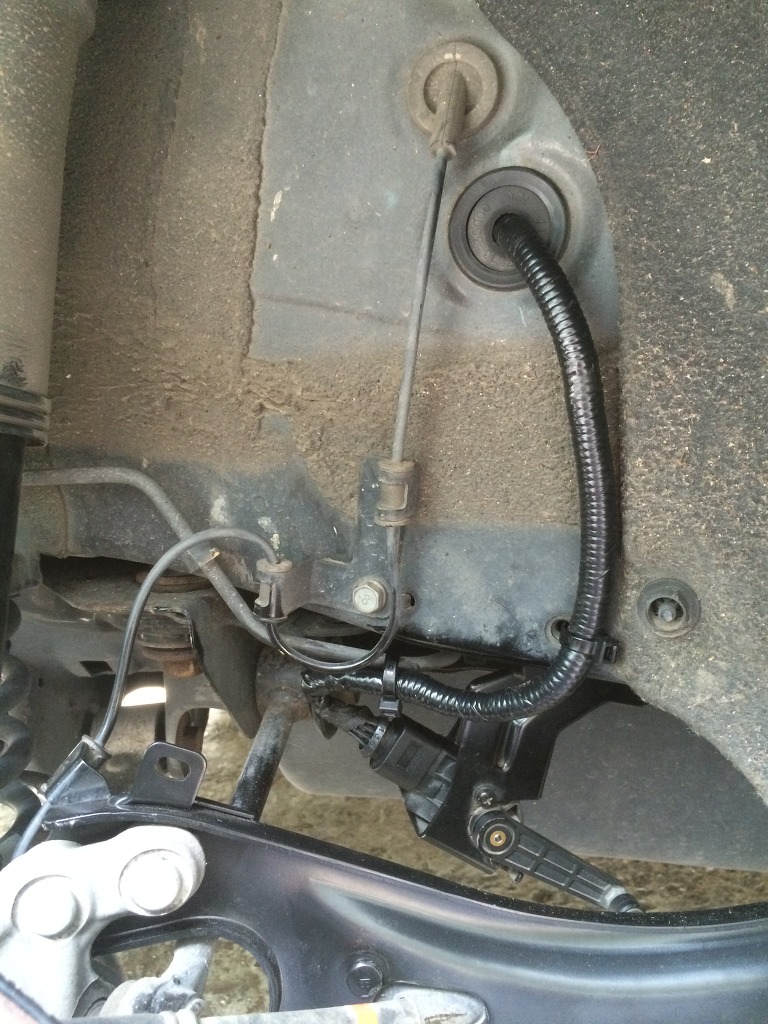

배선을 실내로 넣어야 하는데 마땅한 구멍을 찾던중 바로 근처에 빈고무마개가 보입니다.

고무마개에 적당한 크기(12mm)로 구멍을 뚫은 후 집어넣고 배선정리하고 여기서의 할 일은 끝났으므로 타이어를 조립합니다.

실내로 넣었으면 뒷자석을 탈거하고 운전석 도어가니쉬를 통해 운전석으로 6가닥을 빼주고, HID액츄에이터의 배선 3가닥을 서로 조인후 배터리 근처에서 접지한 후 운전석으로 빼줍니다. 엔진룸쪽 외부로 노출된 배선은 주름관호스로 감싸주세요..

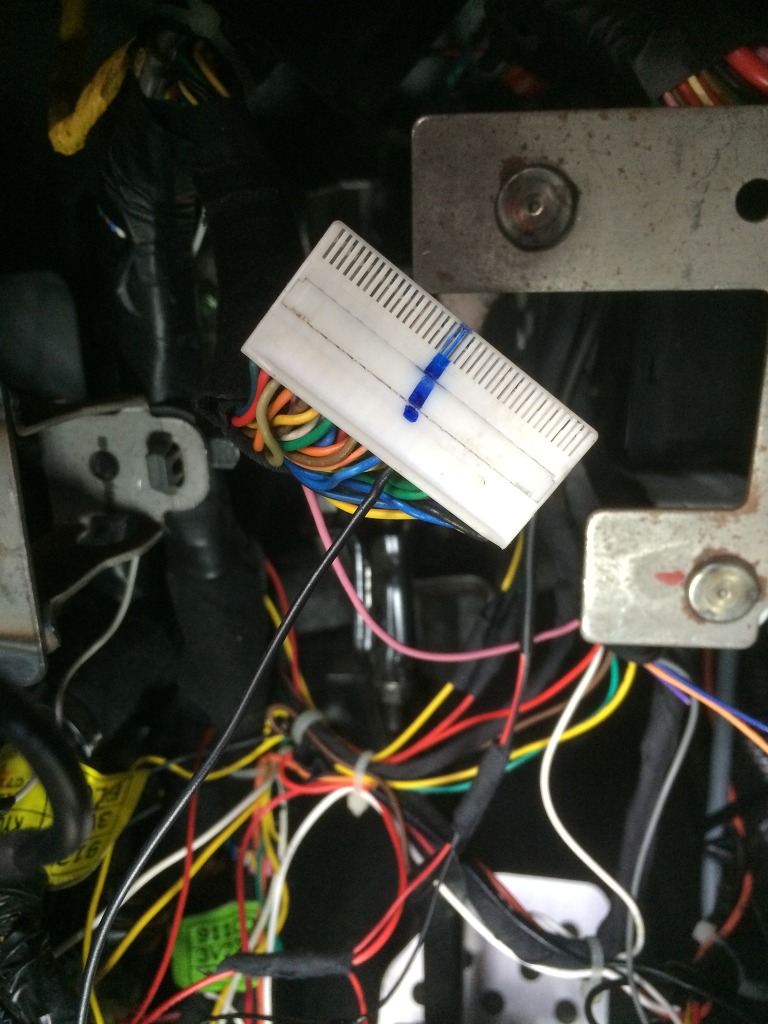

I/P-E 커넥터에서 10번과 19번에 커넥터핀작업을 해줘야 하는데 정션박스 뒷편에 있어서 정션박스 탈거해야 합니다. 커넥터핀 규격은 025규격인데 이 작업이 제대로 안되면 접지가 불량하여 HID가 됐다 안됐다 합니다.

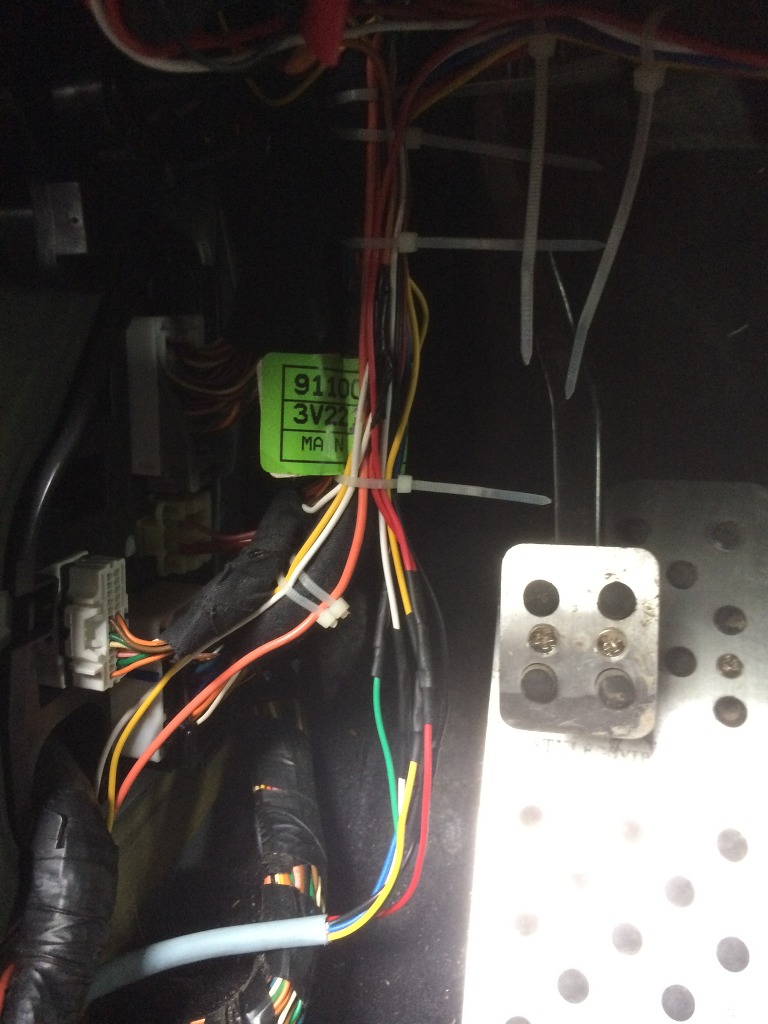

 회로도 보면서 자기진단점검단자에서도 2가닥을 빼주고 I/P-D 2번에서도 한가닥을 빼줍니다. HID액츄에이터의 3가닥선과 오토레벨링센서의 6가닥을 배선에 맞게 조인해주면 배선작업은 끝이 나며 분해역순으로 조립해주면 완성..

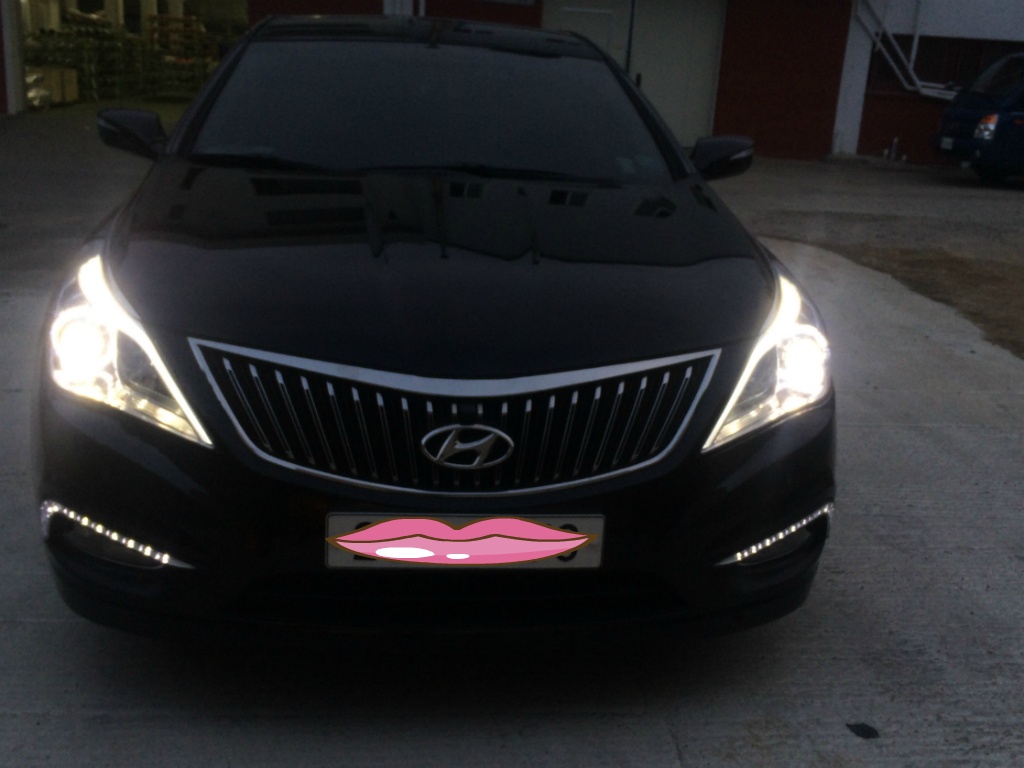

조립하고 점등테스트..  오!! HID 잘 들어옵니다. 역시 밝기도 굿입니다.

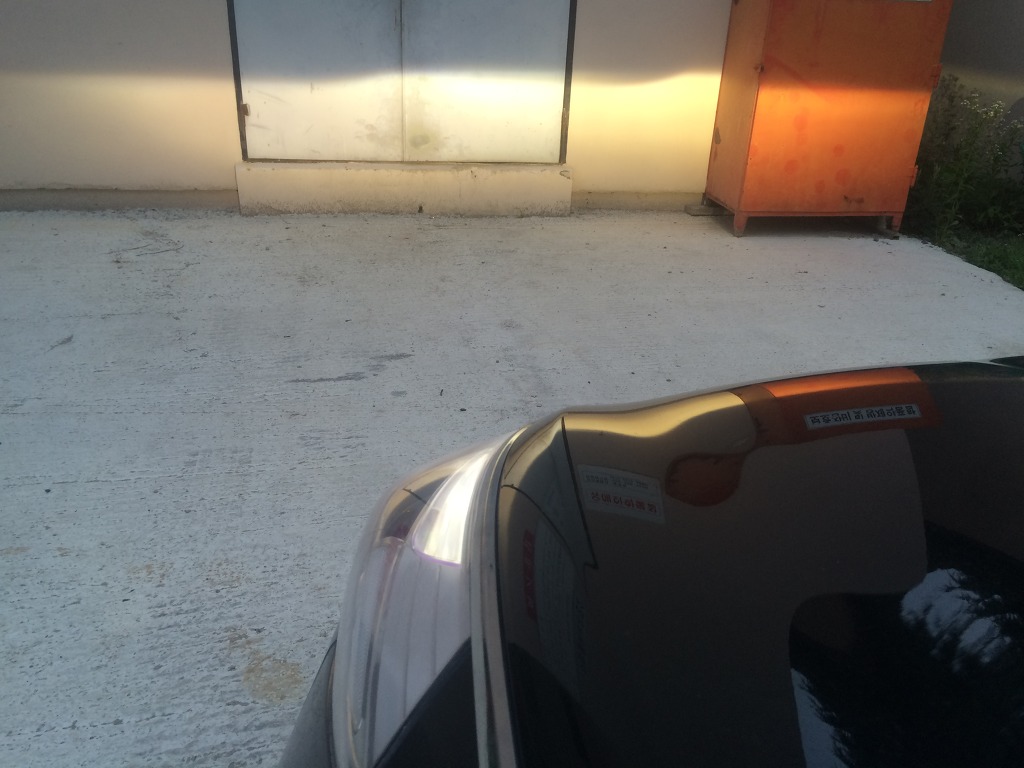

벽에다 대고 조사각 테스트하고 트렁크에 성인 남자 둘이 올라타니 조사각이 첨에 위로 올라갔다가 수초후 자동으로 내려가고 트렁크에서 사람이 내리면 낮춰줬던 조사각이 쑤욱하고 올라갑니다. ^^

정기검사일이 8월이라 그전에 HID구조변경 완료하려고 합니다.
