사용 환경 : WB
해석 영역 : Thermal-Stress

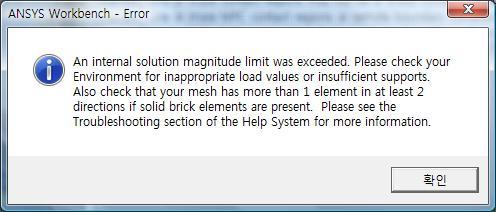

해석 중에 아래와 같이 에러 메세지가 떴네요. 자꾸 에러가 떠서 Solver Type을 Iterative로 바꾸어서 해석해 보았는데도 마찬가지구요...ㅜㅜ 그래서 Force Convergence를 살펴보니, 발산해서 뜨는 에러는 아닌 것 같고, 무언가 설정이 잘못 되어서 뜨는 에러 같은데...해당 모델로 어떤 경우엔 해석이 되는데, 어떤 경우엔 에러가 뜨는 걸 보면, 모델링 문제도 아닌 것 같고...
메세지 내용 : 초기 제한 등급이 초과되었다?(Step 말하는 건가...) 부적절한 Load Value 또는 부족한 Supports 를 체크해 봐라. 또한 Solid Brick Element(육면체 메쉬인듯...)이라면, 적어도 2방향에서 1 element 보다 더 많은지 체크해 봐라? (먼말이지...육면체 메쉬를 사각 메쉬로 나누라는 건가...) 더 많은 정보를 보려면 Help 찾아 봐라.
1. 참고로 Step은 아래 그림과 같이 Auto Time Stteping을 ON 시켜 주었구요, Substep으로 정의한 다음, Initial Step은 1(최소 값)으로 진행하였습니다. Large Deflection도 ON 시켜 주었구요. Large Deflection은 혹시 몰라 OFF로 놓고 해석해 봐도 같은 결과....
2. Load Value 값은, 과도 열해석을 한 후에 구조해석을 진행하고 있는데, 과도열해석까진 문제없이 진행 되었습니다.
그렇다면, 과도 열해석에서 문제가 되지 않았더라도 구조해석에서의 하중으로 입력 될 때에는 열하중에서 문제가 따로 발생할 수도 있으니 무언가 고려해야될 사항이 있는 건지...(설정 부분에서요...)
아, 그리고 Fix Support는 사용하지 않고, 대신 Frictionless Support로 구속하였습니다. 혹시 이 구속 조건에서가 문제인가요? 문제는 Frictionless Support만 사용한 경우에 해석이 되는 경우도 있는 걸 보면, Frictionless Support 구속은 문제가 안 되는 것 같은데...흠...

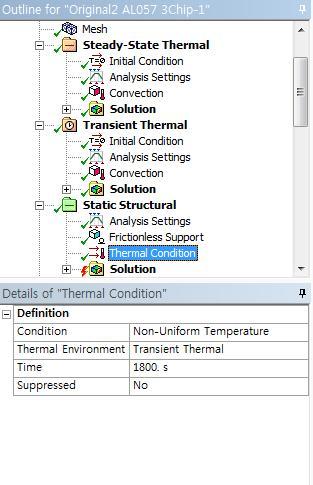

아래 그림은 해석을 진행했던 트리입니다. 과도 열해석은 1800s 보다 더 많은 시간을 해석하였습니다.
3. ANSYS WB에서 메쉬가 크게 무리가 없는지 여부를 체크할 수 있는 기능은 없는 건가요? 예를 들면, 메쉬 크기 별로 색을 다르게 표현해 준다던지, 메쉬 각도(사면체 메쉬일 경우)가 너무 작은 메쉬를 보여준다든지...등의 어떠한 기능이라도 있으면 알려 주세요~
4. 이 에러 메세지 관련해서 Help를 찾을 땐, 어떤 항목을 찾아 봐야 할까요? Help 들어 갔더니...후덜덜;;;
찾기도 힘들고, 무슨 단어 색인으로 찾아야 할지도 모르겠고, 봐도 무슨 말인지 모르겠고...
대략 난감 중입니다...
한꺼번에 전부 대답하기 힘드시다면, 아는 것만이라도...아님 읽으신 분들의 생각이라도...(저에게 큰 힌트가 될 수도 있으니까요 ㅎㅎ;;;)...WB 환경이라고는 했지만, classic에서 해결할 수 있는 방법 또는 사례라도...
어떠한 간단한 조언이라도 해 주세요~
부탁드립니다 ㅎㅎ;;;
댓글
댓글 리스트-
작성자mulgunamu 작성시간 09.12.07 보통 이런경우 단위가 틀렸을 경우가 많죠
-
작성자sirius33 작성자 본인 여부 작성자 작성시간 09.12.07 앗, 단위 문제인가요?...함 확인해 보겠습니다...답변 감사합니다.
-
작성자sirius33 작성자 본인 여부 작성자 작성시간 09.12.07 mulgunamu 님, 단위 확인해 봤는데, CAD 프로그램에서 import시키는 과정에서도, 물성치 데이터 단위도 틀린 것이 없네요.
아!! 그리고 참고로 Error가 발생한 모델에 대해 대칭 모델로 해석할 때에는 또 해석이 되네요.
무언가 수렴하지 않고 발산한다면 옵션들을 변경해서 해석을 진행할 테지만, 해석이 되기전에 바로 에러가 뜨는 걸로 봐선 무언가 설정이 잘 못 되었다는 건데...찾는 것이 쉽지가 않네요...
무슨 차이인지...
