초보질문입니다 도와주세요~일반 빔 해석

[하루하루하루]

초보입니다

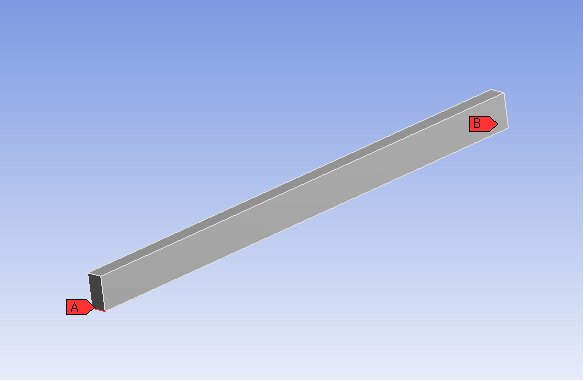

다음과 같이 solid요소를 이용한 보 해석 하려고 하는데

가운데 집중하중 어떻게 주나요? 노드를 만들어야 겠는데 어떻게 만드는지 모르겟네요

솔리드 분할 어떻게 해야되나요 ㅡㅜ

[김서형]

tutorial 을 구해서 따라해보세요

[하루하루하루]

혹시 workbench tutorial 있으시나요? hyunni000@hanmail.net 으로 보내주시면 정말정말 감사하겠습니다.

[신나는 엄박사]

1차 요소인 beam element로 하신다면 edge 분할 0.5로 하면 간단하지만 솔리드로 하신다면 3D CAD 프로그램에서 중심에 라인을 긋고 Split surface 또는 면분할을 중심축에 Cross하면 중심 포인트 즉 geometric base node가 생성할 수 있습니다.

[허진호]

모델러에서 집중하중 줄 부분의 면에 스케치를 하시고 돌출시키실때 옵션을 임프린트 페이스로 선택하시면 원하는 면이나 선만 선택됩니다.
