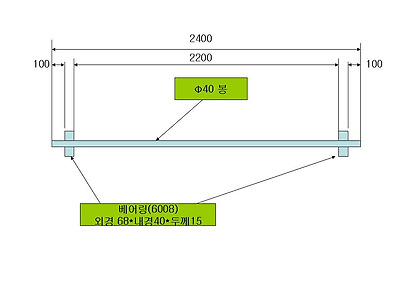

위같은 상황에서 자연상태에서 처짐을 알고 싶습니다.
그런건 어떻게 해야 하나요? 간단한것 같은데 회사에서 한번 해보라고 하는데.. 너무 끌어서
고수님들 도와주세요..
재질은 Steel입니다...
다음검색
댓글
댓글 리스트-
작성자김서형 작성시간 07.03.31 똑같은 글을 3번쨰 쓰는군요 -_-;..등록이 안되서요...간단히 simply supported 로 보시고 공식이용해서 처짐을 구하시면 되겠습니다. 눈에 띨정도의 처짐은 안일어 나겠지요. steel 에 2.4m span 이니까요 그러나 미세한 처짐은 계산 가능하겠지요 ^^
-
작성자jarod 작성시간 07.04.02 자중에 의한 처짐을 말씀하시는 것 같은데... 그냥 봉 모델링하시고, 김서형 님 말씀처럼 베어링 부분을 simply supported 로 보시고, 중력가속도만 입력하고 해석하시면 될것 같습니다.
-
작성자jarod 작성시간 07.04.02 궁금해서 해봤는데요.. 처짐량이 0.223mm 입니다. 제가 알기로는 일반적으로 1m에 3mm이상 처져야 육안으로 판단이 가능한것으로 알고 있는데, 위 그림에서 경계조건에서 봉의 길이가 2.2m이니까 최대 6.6mm이상 처져야 눈으로 판단이 가능하거든요... 현재 발생하는 처짐량이 0.223mm이니까 눈으로는 판단하기 어려울 것 같네요..
-
작성자wh-cho 작성자 본인 여부 작성자 작성시간 07.04.06 아.. 감사합니다...jarod님... 죄송한데 해보신거 답글로 올려주시면 안될까요?ㅜㅜ;; 모델링까지는 가능한데 조건을 어떻게 주어주는지 정확하게 알고 싶어서...^^;;;; 부탁드립니다...
