User`s TIP 71번을 보고 솔리드에 글자 쓰기를 하는데
원하는 면에 글자가 써지지를 않습니다.
곡면에 글씨를 쓰고 싶은데
가르쳐주신데로 하니까

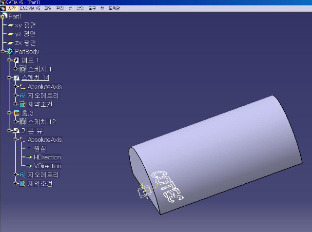

두번째 그럼처럼 됩니다.
바닥이 아니라 반원형태의 곡면에 글자를 쓸려면 어떻게 해야 하나요?
마지막 질문입니다.

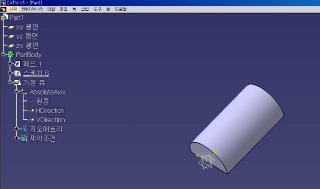

홈 명령으로 곡면일부를 파냈는데 화면상에는 안보이는 이유는 뭔가요?
카티아는 쉬운듯 하면서 너무 어렵습니다.
고수님들의 많은 도움 부탁드립니다.
다음검색
댓글
댓글 리스트-
작성자[실명]연인웅 작성시간 08.03.18 곡면 Surface를 추출해서 글자의 두께로 할만큼 Offset 시켜둡니다. 그리고 글자를 많이 PAD 한다음에 Offset한 Surface로 잘라버리면 곡면형상의 글자가 돼겠지요..
-
작성자[실명]연인웅 작성시간 08.03.18 Groove명령어로 홈을 파신듯한데 보지 않는 이유는 아마도 현재 시점이 Groove로 홈을 파기전에 있기 때문인듯하네요. PartBody에서 MB3(마우스3번버튼) - Define In Work Object로 시점을 옮겨주시면 최종형상을 보실수 있을거에요.. 화이팅!!
-
작성자능력자 작성시간 18.02.28 답글 도움이 많이 됐습니다. 고맙습니다.
