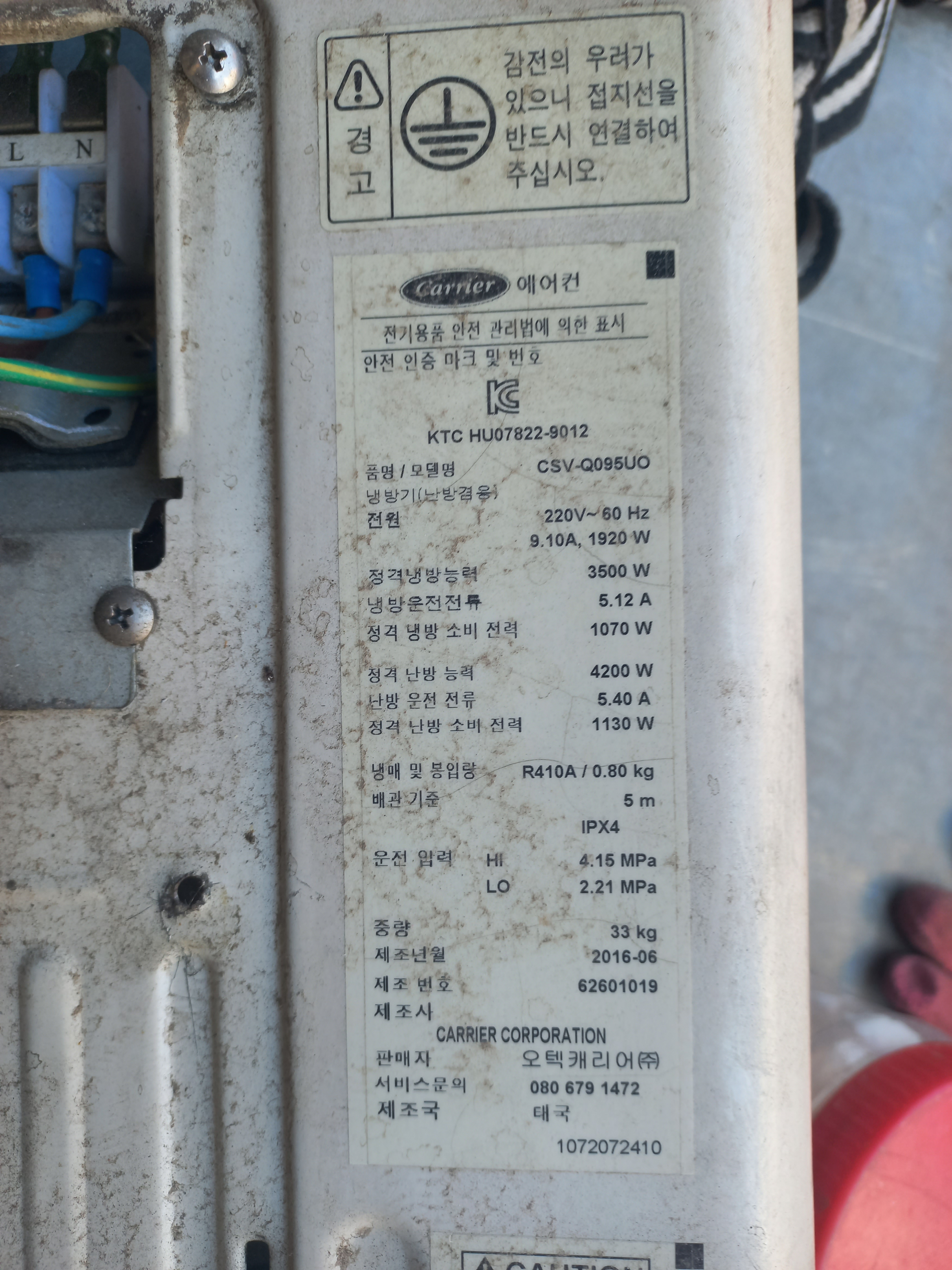

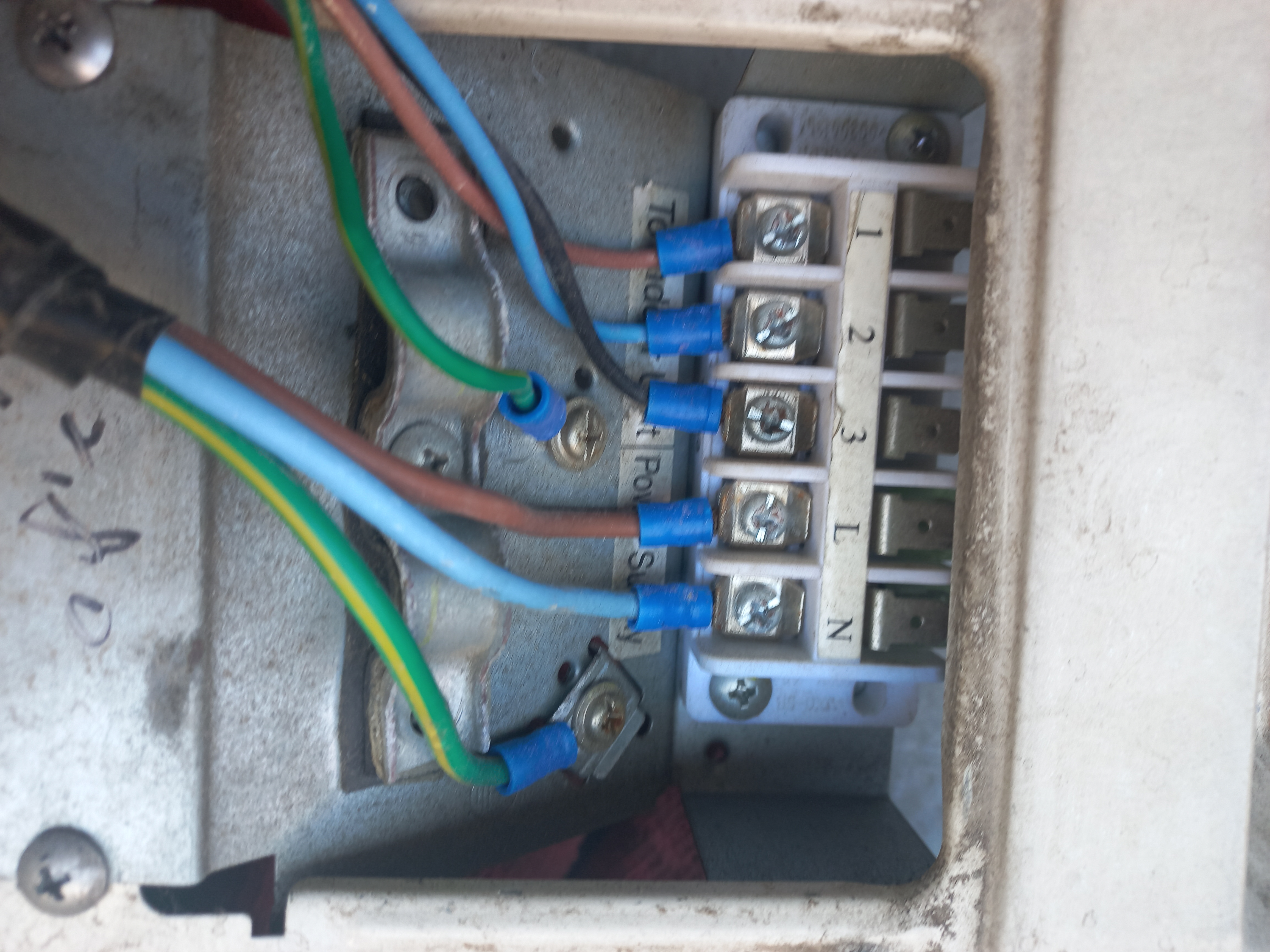

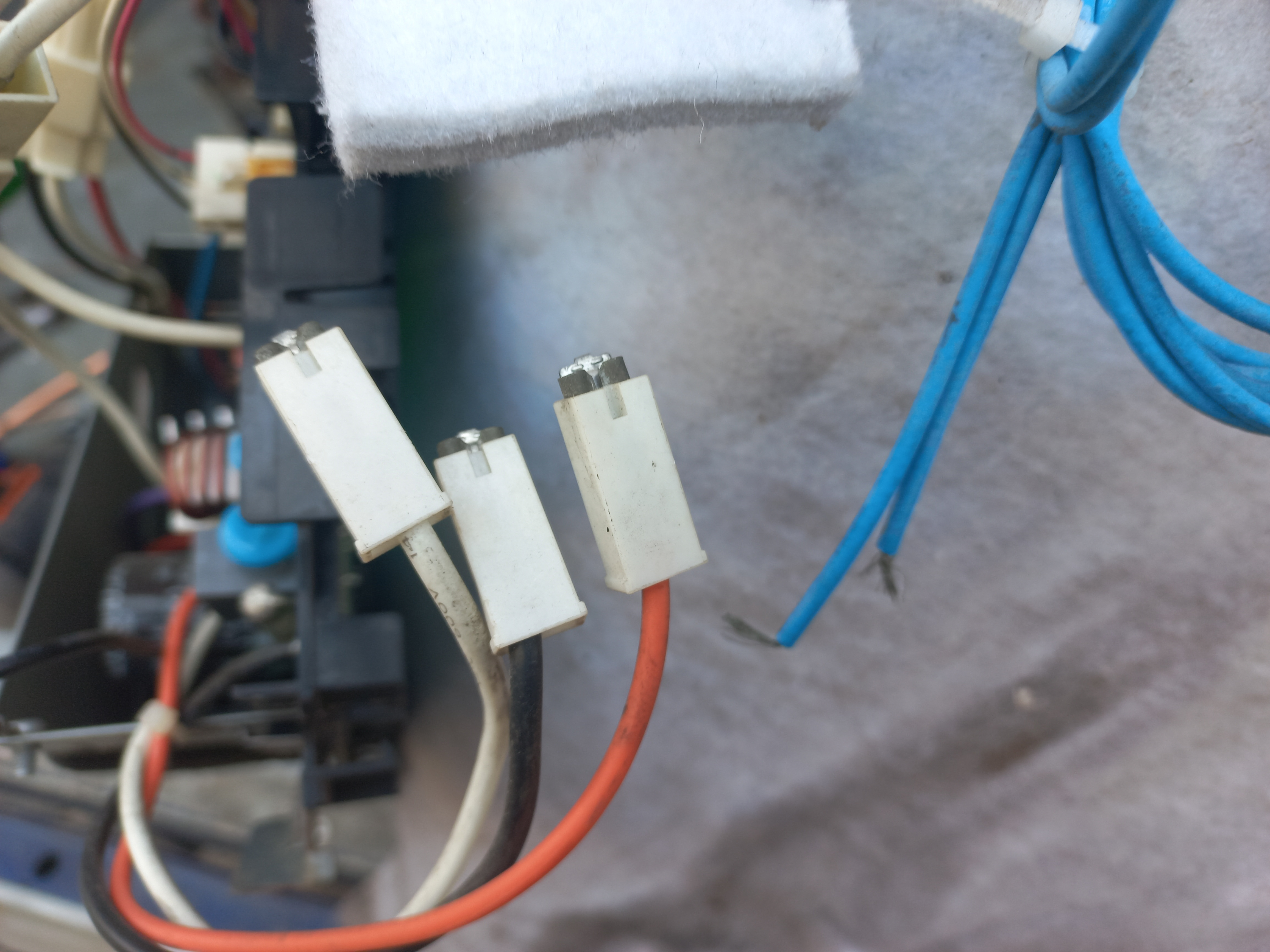

안녕하세요. 제가 위 모델 에어컨을 몇년 전에 샀다가 고장이 나서 실내기 모터 새걸로 갈고, 냉난방 전환이 안 되어 히트펌프를 교체했더니, 또 서비스밸브에서 냉매가 누유되길래 서비스밸브를 교체했는데 2번째 사진의 통신선 연결하는 순서를 모르겠습니다. 적, 백, 흑색선 3개를 단자대 1,2,3 어디에 연결을 해야 할까요. 그리고 파란색의 두 가닥은 히트펌프전원선인데 pcb 어디에 연결을 해야 하는지요. 그리고 3번째 사진은 단자대 L, N에서 나온 흑,백색 선인데 PCB 어디에 연결을 해야 할까요? 교체하려고 탈거한 히트펌프를 고물장사가 주워가버렸는지 없어져서 잭도 없지만 학습용으로 하는 거라서 납땜을 하든 연결하는 곳만 알면 좋겠습니다.
고수님들 한수 가르쳐 주시기 바랍니다. 복받을 거예요.
다음검색
댓글
댓글 리스트-
작성자깔끄막 작성시간 26.03.28 pcB뚜껑에 회로도 있을건데 없나요?
-
답댓글 작성자황혼의축배 작성자 본인 여부 작성자 작성시간 26.03.29 언덕님 안녕하세요. 확인을 못 했었는데
확인을 해보겠습니다. 즐거운 하루 되세요. -
작성자황혼의축배 작성자 본인 여부 작성자 작성시간 26.04.03 언덕님 덕분에 pcb 뚜껑에 있는 회로도를 보고 통신선, 전원선은 찾았습니다.
그런데 사방밸브 잭을 못 찾겠습니다. pcb에 하나 남은 흰색전선 아래 노란 잭이 사방밸브잭일까요?
잭이 없어서 꼽아보질 못해서 알 수가 없네요.
선배님들 부탁드립니다.이미지 확대
