[DIY]순정 핸들 리모컨 기능 마음대로 설정하기

[나병구[KFC]]

촬        영 :  복합

대        상 : 핸들 리모컨 관련내용

작업 내 용 : 순정 핸들 리모컨 저항값 설정


대상은 기존의 현대 순정계열 오디오이거나

기아 차종의 최근 MP3가 동작하는 순정오디오를 장착하신분께 해당합니다

원래는 핸들리모컨을 나름대로 편하게 써보고자 해서  시작한건데..

확인해보니 내용은 이렇습니다..

신형쏘렌토에 MP3 오디오 정도가 나올시점 정도 부터 현대/기아 차종의 핸들리모컨의

콘트롤 저항값이  기존의 현대차량 기준으로 통합된거 같고

현대 기아[신형] / 기아 중간형(구형쏘렌토) /   기아 구형

뭐 이정도로  버전이 있는거 같습니다..

제차는 쏘렌토 03년식이고  오디오는 기존 순정을 탈거하고

오토넷에서 나온 HDAV-790D 라는 제품을 사용하고 있습니다.

한데.. 웬만한 차종에는 전부 창착하도록 나온 에프터 마켓용 제품입니다.

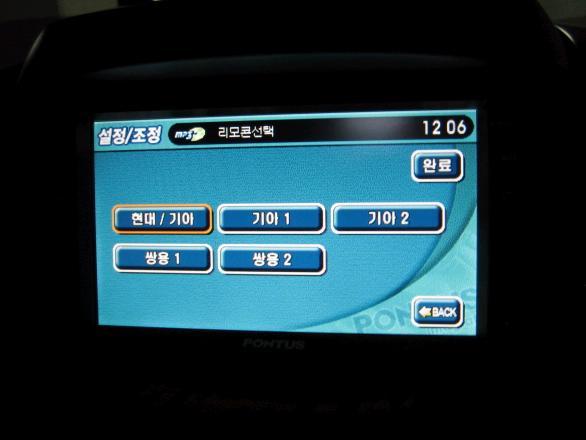

그중에  핸들리모컨의 설정 화면에 보면  아래의 사진과 같습니다.


즉 메뉴에서 차종에 따라 선택만 하면 핸들리모컨을 바꾸지 않아도

기존의 핸들리모컨을 전부 지원 하도록 되어 있습니다..

따라서 반대로 생각해보면  핸들리모컨에 저항값에 따라..

선택만 해주면 다른 차종에서도 얼마든지 쓸수 있다는 이야기가됩니다..

참고적으로 구형쏘렌토의 경우 [기아 1] 을 선택해야 제대로 동작하고

뉴쏘렌토의 경우 [현대/기아]을 선택해야 정상 동작합니다.

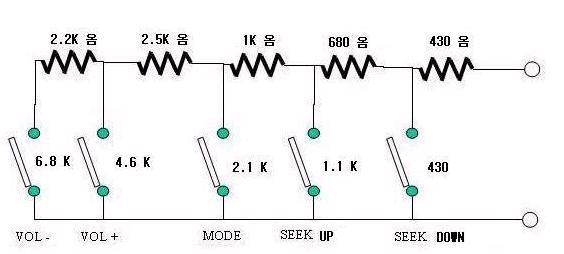

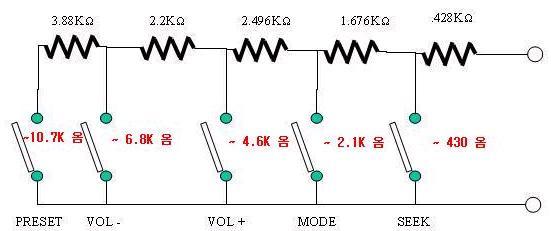

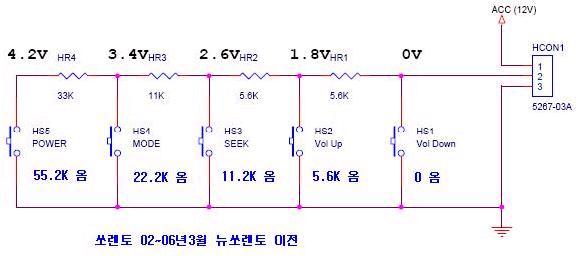

                                            위의 회로도는 제차의 원래(구형 쏘렌토) 핸들리모컨회로입니다.

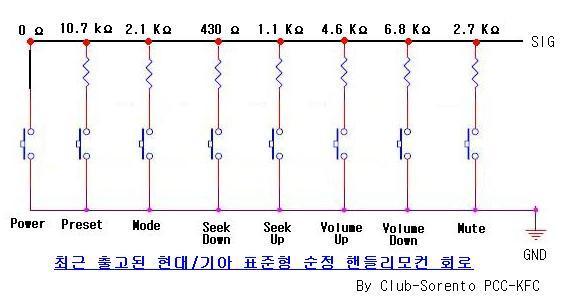

                                        위의 회로도는 위의 뉴쏘 초기형 핸들리모컨의 회로입니다.

                                         구형 회로와 비교시 저항값이 완전히 달라졌습니다..


                                           위의 사진은 뉴쏘 후기형의 핸들리모컨 사진입니다.

동작 저항값은 동일합니다.

차이점은 Preset이 없어지고 Mode의 위치가 바뀌고 Seek Down 만 되던 기능이

Seek Up 기능이 추가되어  예를 들어 MP3를 들을때 이전곡과 다음곡을 핸들리모컨으로 위 아래로

움직여 갈수있도록 바뀌었습니다. 물론 기능별 저항값은 동일합니다.

각종 싸이트에서 현대 기아 차종의 핸들리모컨 회로를 찾아 보고(TG, 뉴스포티지 등등)

 순정 핸들리모컨 회로에 대해  아래와 결론을 내릴수 있습니다.



회로의 형태는(직렬, 병렬) 좀 바뀌었지만....

(기존의 순정 회로는 스위치동작시 여러저항을 연결 저항값이 더해져서 동작)

각각의 리모컨 스위치 마다 고유의 저항값이 있었고 제어가능한 스위치의 종류와

저항값은 위의 회로와 같습니다.



현재의 오디오를 사용하면서 핸들리모컨에 스위치가 좀더 많이 있거나

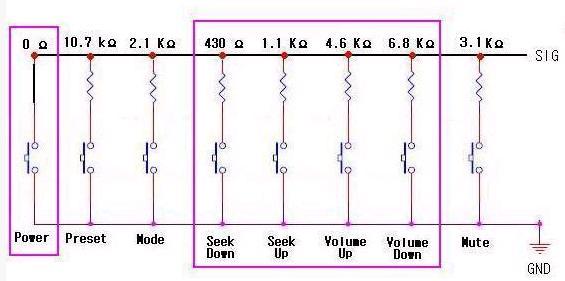

스위치를 추가 한다면 위의 8가지 기능을 전부 사용할수 있지만..

애석하게도 구쏘의 리모컨스위치는 5개 밖에 안되고

핸들에 별도로 구멍을내서 스위치를 추가할정도로 필요성을 못느끼기에

8개 기능중에 제가 가장 쓰고 싶은 5가지를 골랐습니다..

제차에는 Mode 6개나 되어 그냥 터치화면을 누르는게 빠르고 ...

전원ON/OFF, 볼륨 업-다운 , 그리고 다음곡과 이전곡 선택이 가장 필요한 기능이므로

Seek Up, Seek Down 으로 결정..

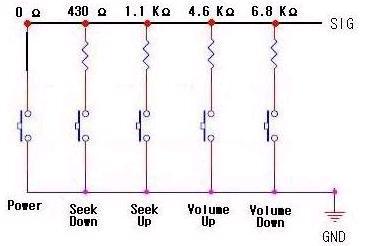

                                                                   필요한 부위만 회로로 구성했습니다..





그리고 순정핸들리모컨을 분해해서

각각의 스위치 동작시  위에서 정한 5가지 기능이  동작하는 저항값이

나오도록 구형쏘렌토의 핸들 리모컨의 회로를 바꾸었습니다..

집에 보관중인 저항등을 전부 뒤져서 겨우 조합 했습니다..

1.1K 짜리는  어짜피 표준값이 아닙니다..(만드는 수밖에 없고)

430짜리도 330+100  2개 연결해서..

4.6K 짜리는 표준값이 원래 4.7K로 나오는데.. 테스터기로 찍어보니..

허용오차도 있고 해서 4.66K 나오더군요..

6.8K 짜리는 표준값이 있는걸 찾았는데.. 테스터기로 찍어보니..

6.64K 이렇게 나오다군요.. 그냥 사용했습니다..

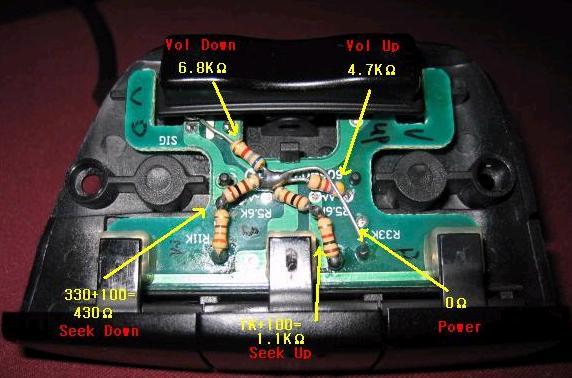

저런게 만들기 위해  기존의 저항은 전부 제거하고 양면 PCB의 패턴을

앞뒤 한군데씩  2군대 절단해 주었습니다..

회로를 좀 아시는 분이라면  앞뒤 뒤집어 보시면 이해가 될겁니다..

그리고 핸들에 장착하고 구형쏘렌토일때의 [기아1] 선택을

[현대/기아]로 바꾸었습니다..

*최근 신형 핸들리모컨의 스위치 저항값중 쓰고자 하는 5개를 선택

원하는 스위치가  동작 하도록 저항값을 변경하고  이렇게 하면

신형차량(현대/기아 통합형)리모컨 조합으로 바뀐게 되므로

설정에서 차종 변경

결론은 정상적으로 원하는대로 전부 동작 합니다..

따라서 현대 계열의 순정오디오 또는

기아 순정급오디오에 MP3가 되는 순정 오디오출고 시점 이후의

오디오를 사용하신다면

저처럼 기존의 핸들리모컨을 저항값과 회로를 조금 수정하시면서

원하는 기능의 스위치로 선택해서 작업하여 사용하시면 됩니다.


 외관상 변하는거  없이   원하는 기능이 되도록  하니까 좋네요..

[나병구[KFC]]

올해 1월 정도 실시한 내용입니다.. 아직까지 문제 없이 잘쓰고 있습니다..
