안녕하세요.
Glass 처짐해석은 몇가지 특징이 있습니다.
1. Glass의 두께가 작고
==> Surface로 모델링하시고 Shell요소를 사용하여야 함.
2. Support의 위치가 대부분 대칭(좌우 또는 좌우+상하)
==> 1/4, 1/2 대칭 조건을 사용하셔야 하며,
3. Glass와 Support는 점 접촉
==> 접촉을 고려해야함, Support 지점에 고정조건을 주시면 변위값이 실제보다 상당히 적게 계산됨
따라서, 첨부하신 파일의 조건으로는 해석이 불가하거나, 결과값을 신뢰할 수 없습니다.
아래의 그림처럼 해석을 해보시기 바랍니다.

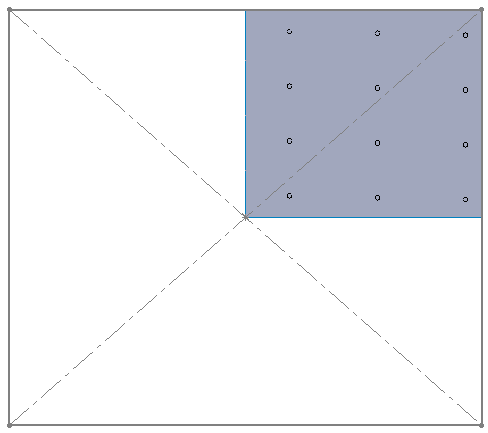

1. 1/4 대칭 모델, Glass는 surface, Support는 Solid로 모델링
여기서 Support는 실제 형상을 모델링하지 마시고(점 접촉이므로),
첨부해주신 모델에서 25mm로 면분할하셨는데, 25mm의 원통 기둥을 40mm정도 돌출한 다음...
Glass와 맞닫는 면에 12.5mm 필렛...
Support의 재질은 그냥 Steel 계열로...

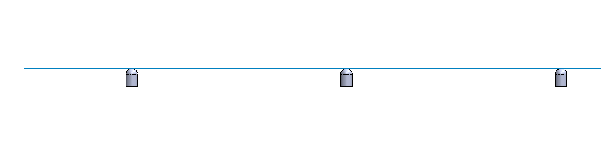

아래 그림은 Glass와 Support 접한 형상입니다.
Glass는 Shell요소이므로 두께를 "정의편집"에서 지정해 주셔야 합니다.

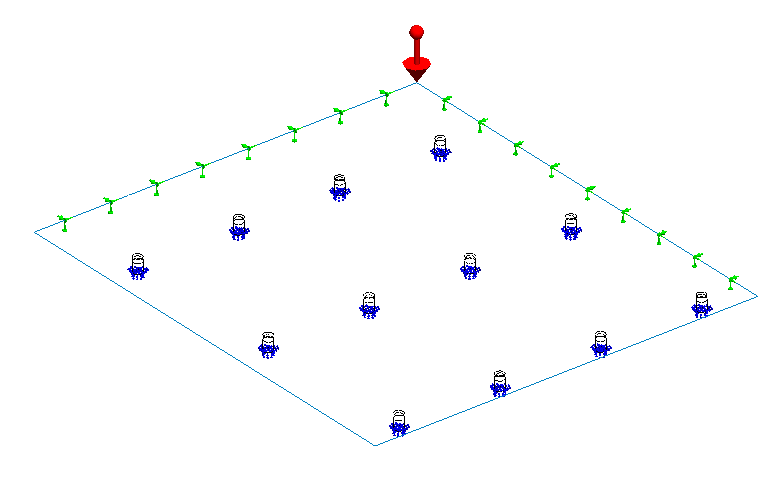

아래 그림은 구속조건입니다.
Support의 밑면은 고정, Glass의 1/4 절단된 엣지에 대칭 조건...

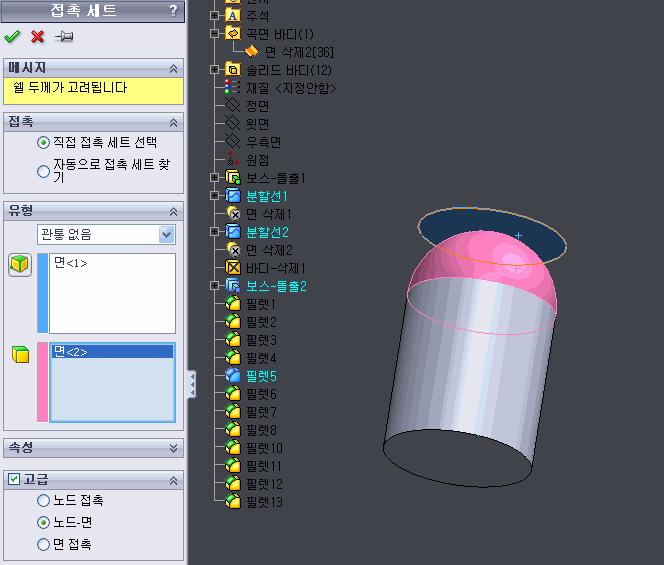

Glass와 Support(필렛면)에는 접촉조건(관통없음)

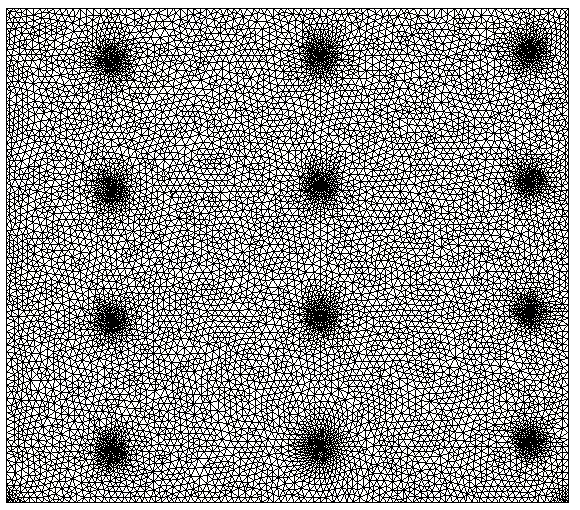

접촉 부분(Glass의 면분할된 원형면과 Support의 필렛면)에 메시컨트롤 적용을 하여 세밀하게 메시하시면 됩니다.
접촉 문제라 10~20분 정도 해석 시간이 소요됩니다.
참고하시고 안되시면 다시 질문 올리시기 바랍니다.
감사합니다.
