드릴링이란 구멍을 뚫는 작업을 말하며 보오링은 이미 뚫린 구멍을 더욱 크게 정밀하게 뚫는 작업을 말한다.
1. 드릴링 머신
(1) 드릴링 머신 가공 종류
① 드릴링(drilling) - D
드릴로 구멍을 뚫는 작업
② 보오링(boring) – B
뚫린 구멍이나 주조한 구멍을 넓히는 작업
③ 리이밍(reaming) - FR
뚫린 구멍을 리이머로 정밀하게 다듬는 작업
④ 태핑(tapping) -TAP
탭을 사용하여 암나사를 가공하는 작업
⑤ 스풋 페이싱(spot facing) - DS
너트가 닿는 부분을 절삭하여 평평하게 자리를 만드는 방법
⑥ 카운터 보오링(counter boring) - DCB
작은 나사가 둥근머리 볼트의 머리가 묻히게 깊은 자리를 파는 작업
⑦ 카운터 싱킹(counter sinking) - DCS
접시머리 볼트의 머리가 묻히도록 원뿔자리를 파는 작업
(2) 드릴링 머신의 종류

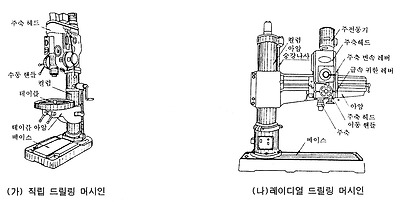

① 직립 드릴링 머신(Upright drilling machine)
지름 50 mm 정도까지의 드릴가공을 할 수 있고 구동과 변속은 단차 또는 기어를 사용한다.
② 탁상 드릴링 머신(Bench drilling machine)
작업대위에 설치하여 사용하는 소형 드릴링 머신으로 비교적 작은 공간물에 13mm 이하의 구명을 뚫는데 편하다.
③ 레이디얼 드릴링 머신(Radial drilling machine)
칼럼을 중심으로 아암이 360° 선회하여 아암에는 드릴헤드라 붙어 있어 대형 일감을 움직이지 않고 드릴헤드를 움직여 구멍을 뚫을 수 있다.

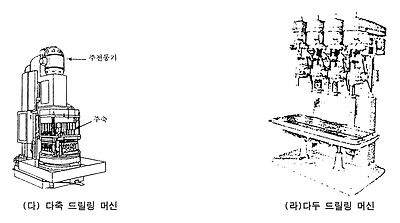

④ 다축 드릴링 머신(Mutiple drilling machine)
1대의 기계에 여러 개의 스핀들이 있어 같은 평면인데 다수의 구멍을 동시에 드릴 가공할 수 있다.
⑤ 다두 드릴링 머신(Mutihead drilling machine)
1대의 기계에 여러 개의 스핀들이 나란히 있어 각 스핀들에 여러 가지 공구를 꽂아 드릴링, 리이밍, 태핑 등을 순서에 따라 연속작업을 할 수 있다.
⑥ 심공 드릴링 머신(Deep hole drilling machine)
오일 구멍과 같이 지름에 비해서 비교적 깊은 구멍을 능률적으로 정확히 가공한다.
(3) 드릴 각부 명칭 및 종류

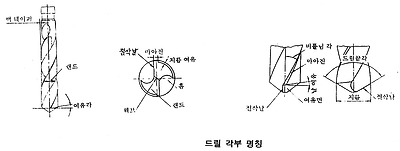

① 드릴 각부 명칭
1) 드릴 끝(Chisel point: 치줄 포인트):
드릴 끝점으로 두날이 만나는 정점(직선)
2) 날끝 각: 양쪽 날이 이루는 각도로, 일반적으로 연강에서는 118°이다.
3) 비틀림 각: 드릴축과 비틀림홈이 이루는 각도로 약 20°~32°가 된다.
4) 웨브(web): 홈과 홈사이의 벽두께를 말하며 자루쪽으로 갈수록
두꺼워진다.
5) 마아진(margin): 예비적인 날의 역할이 날의 강도를 보강하며,
드릴의 크 기를 정하고 드릴의 위치를 잡아준다.
② 드릴 여유
1) 몸여유: 드릴 구멍과 드릴이 마찰하지 않도록 자루쪽으로 백테이퍼가 되게 한 것.
2) 지름여유: 날 뒷면이 구멍 내면과 마찰하지 않도록 각 홈 앞부분을 따라 좁은 띠
(마아진)를 남겨놓고 뒷부분은 조금 깎아 놓는데 이 틈새를 지름여유라 한다.
3) 날 여유: 드릴 끝이 깎는 날 뒷면이 뚫린 구멍 끝의 원뿔면과 마찰하지 않도록 만든 여유를 날 여유라 한다.
③ 드릴의 종류
1) 곧은 자루: 지름 13mm 이하의 드릴
2) 테이퍼 자루: 지름 13mm 이상의 드릴을 테이퍼(1/20)로 되어 있다.
가장 널리 쓰이는 드릴은 두줄 비틀림(트위스트)홈 드릴이고,
깊은 구멍을 뚫을때는 기름홈 드릴로 쓰면된다.
이외에도 직선홈 드릴, 평드릴, 반원드릴, 센터드릴 등이 있다.
(4)드릴 작업

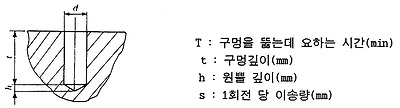

① 절삭속도와 이송
1) 절삭속도
2) 이송
② 절삭유
1)절삭유의 작용
가) 공구와 공장물의 냉각
나) 공구의 마멸방지
2)용도
가) 공구와 공장물의 냉각
나) 경강, 합금강: 수용성 및 불수용성
다) 주철: 사용하지 않는다.

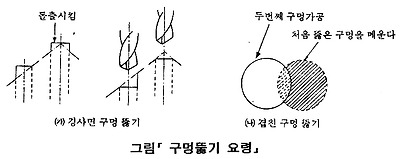

③ 구멍 뚫기 요령
1) 박판(얇은판)의 구멍뚫기: 드릴 선단각이 118°보다 큰 드릴을 사용하든지 목판을 밑에 대고 구멍을 뚫는다.
2) 경사면 구멍뚫기: 공작물의 사선부를 미리 돌출시키거나 엔드밀로 깎아낸다.
3) 겹친 구멍뚫기: 첫 번째 구멍을 뚫는다. → 뚫린 구멍을 공작물과 같은 재질로 메운다. → 두 번째 구멍을 뚫는다. → 메운 것을 빼낸다.
2. 보오링 머신 – B
(1) 보오링 머신 가공
보오링 뚫릴 구멍을 넓이는 가공으로 일감은 이송운동을 하고, 보오링 바이트는 회전 운동을 한다.
① 작업종류
드릴가공, 리이머 가공, 끝면가공, 원통외면가공, 태핑, 나사깎기
② 보오링 공구
1) 보오링 바아(Boring bar): 보오링 바이트를 고정하고 주축에 끼워져 회전하여 공작물의 구멍을 다듬질하는데 사용하는 봉이다.
2) 보오링 바이트(Boring bite): 날끝은 선반용 바이트와 같으며 각형과 원형이 있다.
3) 보오링 헤드(Boring head): 지름이 큰 구멍을 다듬질할 때 보오링 바아에 끼워 사용한다.
