도면 읽는 방법 2

[한찬희]

물체와 투상면과의 관계

  정투상법에서는 물체를 투상 공간에 놓고 투상면에 그 모양(투상도)을 나타낼 경우 다음 과 같은 관계를 갖는다.

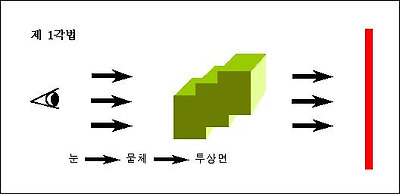

① 제 1각법 : 눈 → 물체 → 투상면(종이)

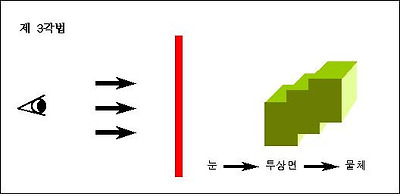

   ② 제 3각법 : 눈 → 투상면(종이) → 물체



(가) 제 1각법

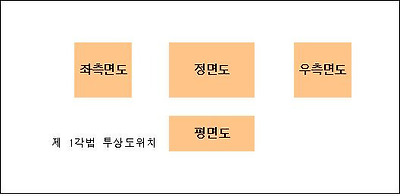

영국을 중심으로 보급 된 방법으로 물체를 제 1면각 공간에 놓고 투상하며, 물체의 각 면에 직각인 방향에서 본 모양을 물체의 건너편에 있는 투상면에 그리는 방법이다. 이 방법에 의해 투상도를 그리면 제 3각법과 반대로, 평면도는 정면도 아래에, 우측면도는 정면도의 왼쪽에 위치한다.

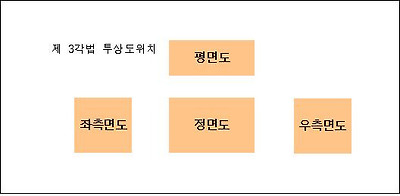

(나) 제3각법은 미국을 중심으로 보급되었으며, 한국산업규격(KS)으로도 사용하고 있다.  간단한 물체를 제 3상한에 놓고, 투상면이 눈과 물체의 사이에 있어, 유리상자 안에 물체를 놓고 밖에서 스쳐보는 상태에서 투상한 것

          ① 물체를 제 3면각 공간에 두고 투상면에 투영된 물체의 모양을 그리는 방법

          ② 입화면을 기준으로 펼쳐서 나타냄.

          ③ 각 투상도의 명칭, 투상도가 나타난 화면

          ④ 물체가 간단할 때 … 평면도와 측면도 중 일부는 생략 가능

          ⑤ 평면도와 정면도가 같은 물체인 경우 … 반드시 측면도를 그림

          ⑥ 측면도의 선택 … 파선이 적게 나타나는 측면을 선택



    정면도 :  물체의 앞에서 본 모양을 그린 것으로, 기준이 됨.

    평면도 :  물체를 위에서 본 모양을 그린 것

    측면도 :  물체의 옆면 모양을 그린 것으로, 우측면도와 좌측면도가 있음.

■ 물체의 정면을 선택하는 방법

   도면에서 물체의 정면은 일반적인 사물을 대상으로 일컫는 정면과는 다르다.

   예를 들면, 사람의 얼굴을 그릴 때에는 앞에서 본 모습을 말하지만, 개나 말 등은 옆면을 정면으로 하여 그린다.

   그러나 정투상도에서 물체의 정면을 선택할 때에는 외형적인 특징은 물론, 물체의 기능을 보다 더 잘 나타내는 면을 택해야 한다.

   주로 기능을 표시하는 도면에서는 물체가 사용되는 상태를 기준으로, 가공을 표시하는 도면에서는 가공 공정에서 물체가 놓이는 상태를 기준으로 한다.

(2) 저면도와 배면도

   ① 저면도 : 대상물의 아랫면으로 한 방향에서의 투상도

   ② 배면도 : 대상물의 배면(정명의 반대면)으로 한 방향에서의 투상도
