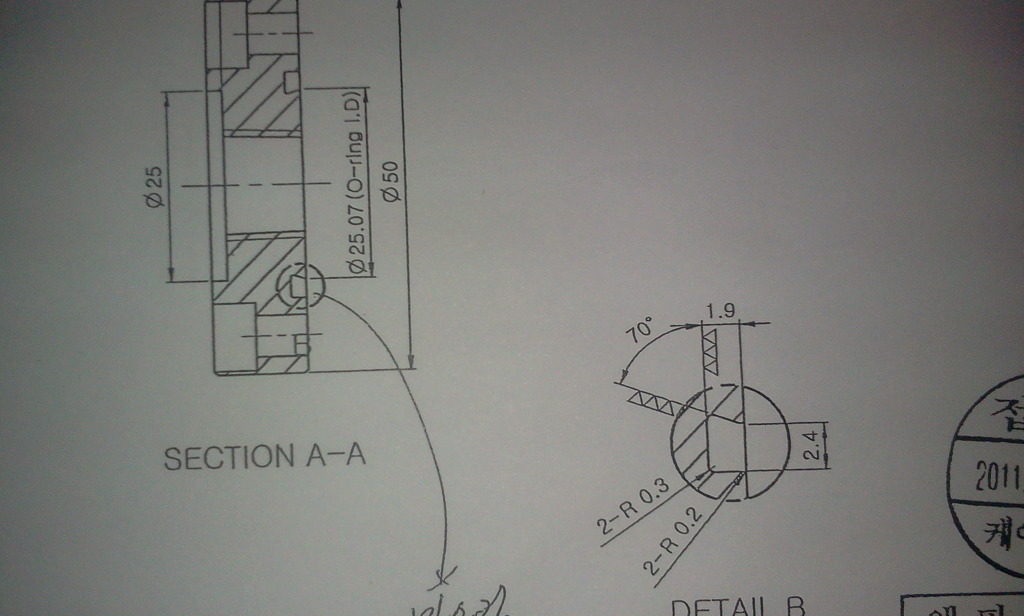

단면 홈가공 동그라미 친부분 어떻게 가공해야될까요
재질은 AR 오링 부분입니다..
단면 R 0.2 는 어떻게 줘야하나요?(프로그램으로 작성해주시면 감사하겠습니다)
그리고 70도로 된부분은 어느 홀더를 쓰고 인서트는 어느걸써야될가요..
부탁드립니다..
다음검색
댓글
댓글 리스트-
작성자조은이 작성시간 11.05.14 도브테일 그루빙인데요 폼툴외의 방법은 없을듯, 설계 도면에 삼각형 3개를 주는 설계가 좀 현실에 안맞는다 봅니다, 그렇다고 그부분 피시디 폼툴로 한다면 되겠지만요
-
작성자마뇨니 작성시간 11.05.15 조도는 그리 신경안쓰셔도 될듯...설계자가 그냥 형식적으로 그릴뿐... 육안으로 봐서 보기 싫지 않을 정도면 오링부는
기밀유지 하는데 별문제 없습니다...가공도 간단히 ...깊이가 깊지 않으므로 홈팁 한쪽면만 경사지게 갈아서 두번 찌르고
한번 훌트면 될듯... -
작성자샴스텍 작성시간 11.05.24 홈가공 성공하셨나요??
도면이 참 낯이익네요..ㅋ
-
작성자터닝맨 작성시간 11.05.25 오링홈 단면홈팁 2미리사용 샌드빅꺼나 야금꺼나 대구텍꺼 사용 입에맞는걸루요
팁을 갈아서 (성형)해야됩니다. r0.2=(r0.2+팁노즈r0.4)=0.6r
G0X23.87Z1. (25.07=25.07-(0.6r*2)=23.87)
G1Z0F0.1
X25.07R0.6
Z-1.9 -
작성자비류 작성시간 11.05.25 그냥 선반에선2.4미리로 홈만내고 머시닝으로 각도부분만 공구주문해서
살짝 가공하심이 ㅎㅎㅎㅎㅎ;;;
제일 편해요!
