파이프 규격

파이프는 인치 단위로 생산된다.

파이프의 호칭은 몇A로 부르며,  몇A 마다 몇 인치로 구분된다.

예, 10A- 3/8인치 - 외경 17.3mm

     15A- 1/2인치 - 외경 21.7mm

     20A- 3/4인치 - 외경 27.2mm

     25A-  1  인치 - 외경 34,0mm

[출처] 파이프 규격에서 스케쥴?|작성자 나물랭이

레듀샤 규격표

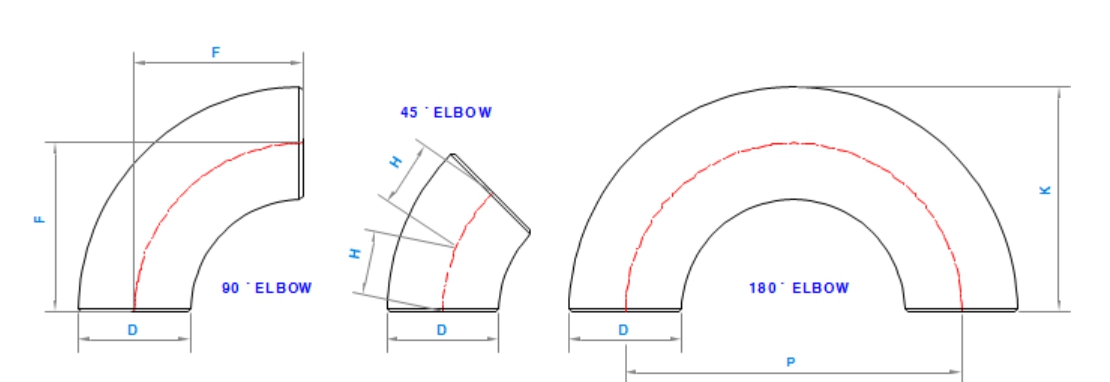

엘보우 규격표

■ 배관용 스텐레스 파이프 규격표 / STS 304 ( KS D3576, JIS G3459, ASTM312 )​

[출처] sus파이프 규격|작성자 3D 모델링

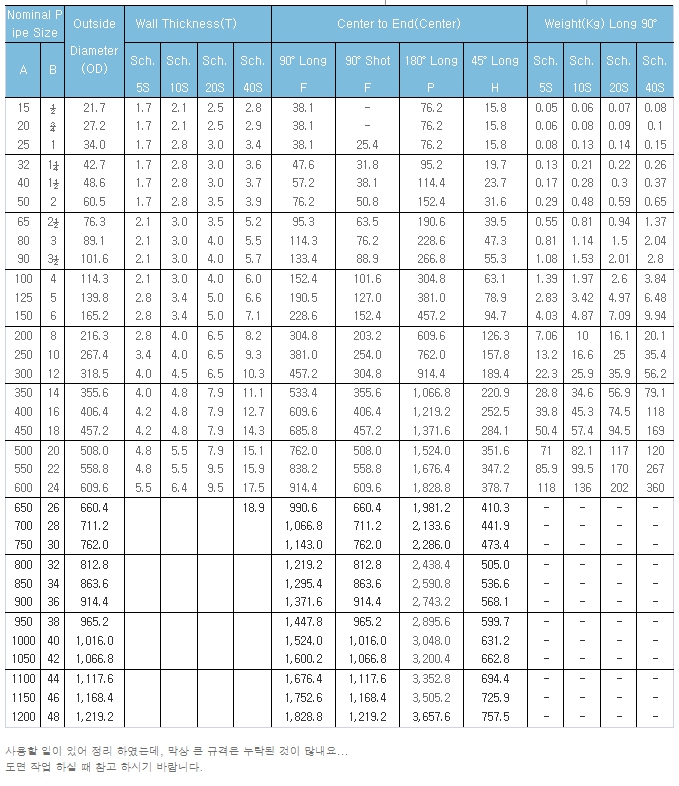

엘보우 규격표

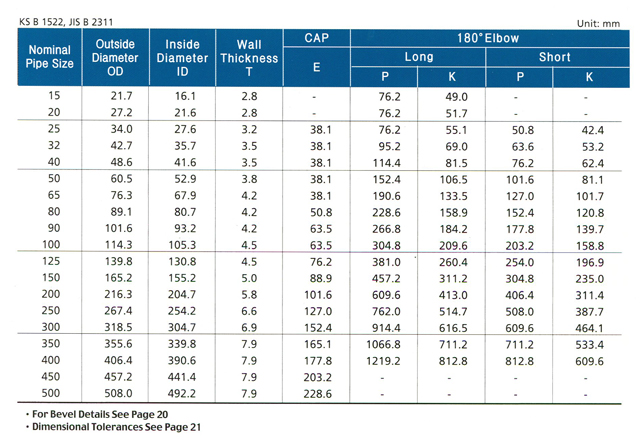

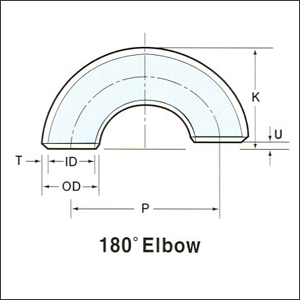

180º 엘보우 규격표
