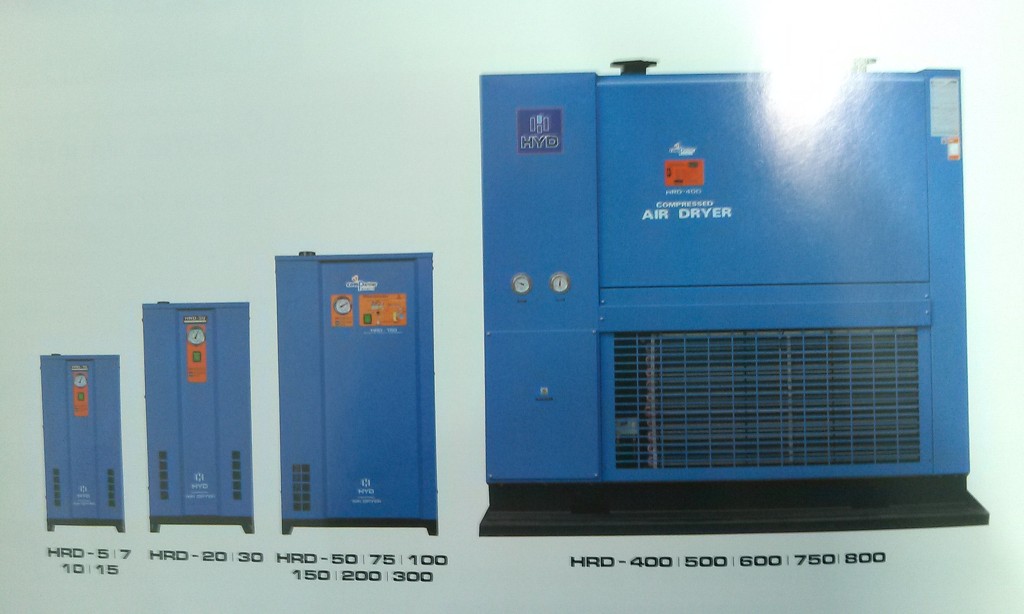

◈ 냉동식 에어드라이어 ◈
- 설치 및 운전 관리법
1. 설치
1) 대기온도가 13도~38인 장소에 드라이를 설치해야 됩니다. 그이하거나 그이상 온도에서 에어드라이어는
이상조작을 일으킬수 있습니다. 온도를 유지할 수 있도록 적절한 환기가 가능한 곳에 설치 되어야 됩니다.
2) 응측기로 통하는 냉각공기의 순환이 자유로운곳에 설치를 하여야 됩니다.
3) 전력 요구 표시에 따라 전원을 전원단자에 연결하시면 됩니다.
단 압축기의 작동주기를 일치하게 하여서는 안됩니다. 모든장치는 내부 배선이 있습니다.
드라이어에 전원 연결은 반드시 휴지가 있는 Disconnect Switch를 통하여야 됩니다.
2. 시운전
1) 5~100HP 같은 경우 조작기판의 On-Off 스위치를 On위치로 하여 건조기를 가동하여야 됩니다.
2) 냉동 콤프레샤가 작동시 LED등이 켜집니다.
3) 애프터쿨러가 작동시 LED등이 켜집니다.
4) 애프터쿨러 기본설정은 25도 이상시 가동이 됩니다.
3. 자동배수 장치
1) 완벽한 배수를 위해서라면 오토매지 드레인을 주기적으로 체크하여 물을빼주셔야 됩니다.
2) 이물질 제거를 위해 비누나 물로 주기적으로 세척을 해주셔야 됩니다.
3) 전기 자동식 배수장치는 적절한 조작을 위해 주기적으로 수작업 시험을 해주셔야 됩니다.
4. Compressor
1) 압축기가 몇분 이내 자동으로 리셋 되지 않다면 A/S가 필요합니다.
2) A/S는 자격있는 냉각 기술자가 하여야 합니다.
5. Expansion Valve
1) 중형, 대형 모델에는 온도식 자동 팽창 밸브가 장착됩니다.
2) 현장조건에 따라 -12도~13도의 토출 온도를 유지하도록 고정시켜야 됩니다.
3) 최대 배출온도의 조절은 밸브를 고체할때만 필요합니다,
6. Hot Gas Bypass Valve
1) 이 밸브는 다양한 부하 조건에서 냉매 흡입 압력을 유지시켜 줍니다.
2) 흡입랍력을 증가시키려면 시계방향으로 돌리고, 감소시키려면 반시계방향으로 조절나사를 돌리시면 됩니다.
3) 조절할때에는 한번에 1/4씩만 시키고 3~5분정도를 기다리셔야 됩니다.
4) Hot Gas Bypass Valve를 조절할때 계기눈금을 통해 흡입압력을 체크하시면 됩니다.
7. 비정상적인 작용 (유의 사항)
1) 애프터 쿨러 또는 드라이어의 자동 드레인의 비정상 작동
2) 압축기의 공기흡입 필터가 막혔을 경우
3) 전력 공급이 플러스 마이너스 10% 볼테이지의 한계를 넘어섰을때
4) 오염된 응축기
5) 저온의 순환공기 등 이 있습니다.

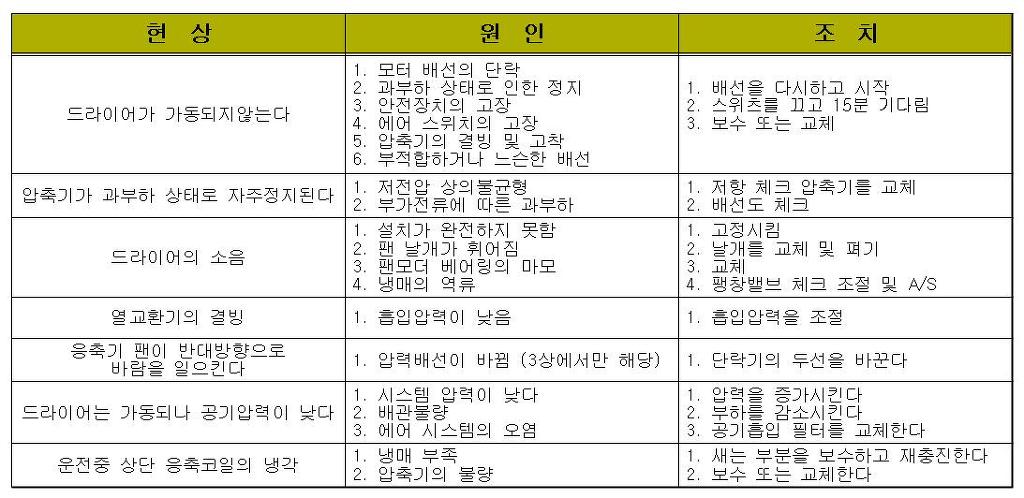

8. 냉각식 건조기의 Trouble 대책
