◈콤프레샤 토출 압력을 낮춰라! 그러면 전기료가 줄어든다.◈
〈인버터콤프레샤의 또다른 장점 - 콤프레샤 토출압력을 낮춘다.〉
인버터콤프레샤가 없다면 외장형 인버터를 설치하라.
인버터콤프레샤 외장형 스마트 콤프레터 설치 사례와 전기절감 사례.
유진콤프레샤 인버터 100Hp (Micos 75V)
이제 콤프레샤의 관리에 있어 지상과제는 전기료 절감이다. 계속해서 상승하는 전기료를 절감하는 방법에는 어떤것이 있는지, 또 이런방법중에서 가장 효율적인 것은 어느것인지, 알아보고 실제로 인버터를 설치하여 절감되는 사례를 살펴보자.
⊙ 콤프레샤의 전기에너지를 줄일 수 있는 방법들.
1) 흡입공기 온도를 낮춰라. - 흡입온도 10℃를 낮추면 소비전력절감은 약 3.3%정도 절감된다.
흡입온도를 낮추는 방법
- 콤프레샤 룸의 온도를 낮춰라.
- 콤프레샤 흡입공기를 온도가 낮은 외기를 사용하라.

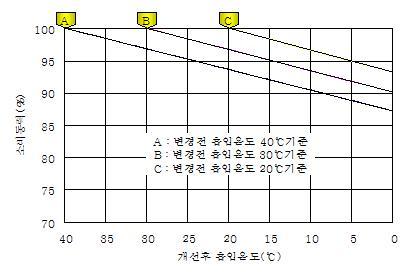

흡입온도와 소비전력 관계표
2) 흡입공기의 압력을 낮춰라. - 흡입압력을 400mmAq 낮추면 3.1% 전기절감된다.
흡입압력 낮추는 방법
- 콤프레샤 흡입필터관리를 잘하라(교체시간 잘 지킨다.)
- 흡입필터를 자주 청소해서 흡입저항을 없애준다.

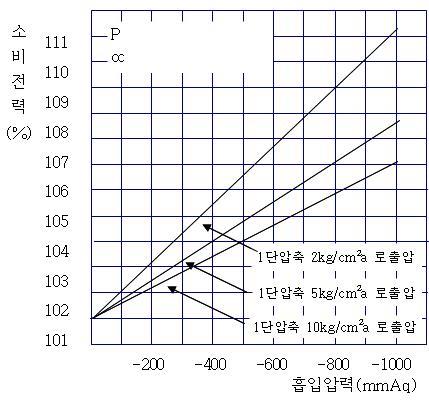

흡입압력과 소비전력 관계표
3) 흡입공기의 습도를 낮춰라. - 콤프레샤룸을 최대한 건조하게 유지하라.
4) 토출압력을 낮춰라. - 1Kg/㎠을 낮추면 8.36% 전기절감된다.
토출압력을 낮추는 방법
- 사용압력별로 분리해서 압력을 사용하라.
- 배관의 차압을 줄이게 배관하라.
- 인버터 콤프레샤로 사용압력을 일정하게 유지하라.

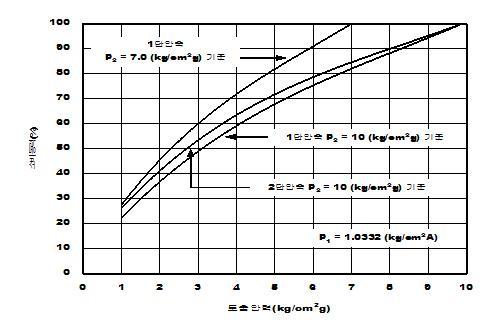

토출압력과 소비전력 관계표
5) 압축공기 누설을 잡아라. - 배관이나 각종 연결 피팅류의 누설을 잡아라.
6) 고효율 콤프레샤를 주로사용하고 저효율 콤프레샤를 부하조정용으로 사용하라.
- 가능한 고효율 장비를 주로 사요하고 저효율 장비는 예비로 사용하라. 장시간 사용한 장비는 수리하라.
이상에서 본것 같이 에어콤프레샤를 운전하면서 전기에너지를 절감할 수 있는 방법을 살펴보았다. 이중에서 가장 전기가 절감되는 것은 토출 압력을 낮추는 것이다. 토출 압력을 낮추는 방법으로 인버터콤프레샤 설치를 추천한다. 당사에서 인버터 콤프레샤와 일반 부하, 무부하운전하는 장비와 전력을 측정해 보았다. 같은 공장에 같은 운전조건에서 일반콤프레샤 운전과 인버터콤프레샤 운전에 전력을 측정하였다. 측정시간은 1시간씩 이었다.
1) 일반 콤프레샤 전력측정값
▣ 측정 장비 : 유진콤프레샤. Micos 75, 380V, 75Kw(100Hp)

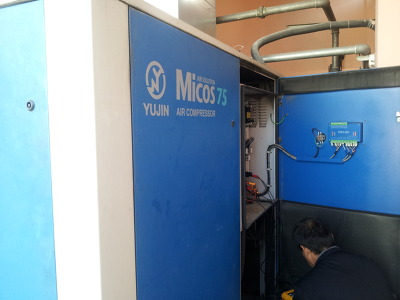

유진콤프레샤 Micos 75 콤프레샤 전력측정

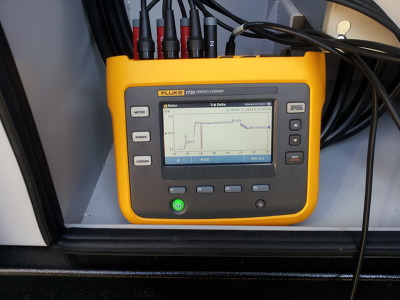

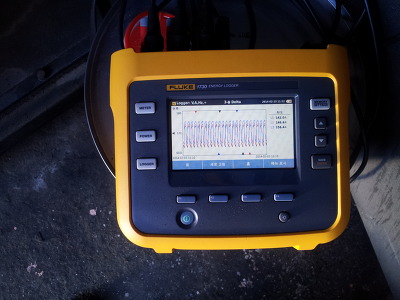

전력측정중인 전력계 (FLUKE 1730)
일반콤프레샤의 부하, 무부하 운전의 연속으로 토출압력 변동이 심함
Loading, Unloading의 연속으로 무부하 전력을 낭비하고 있다.

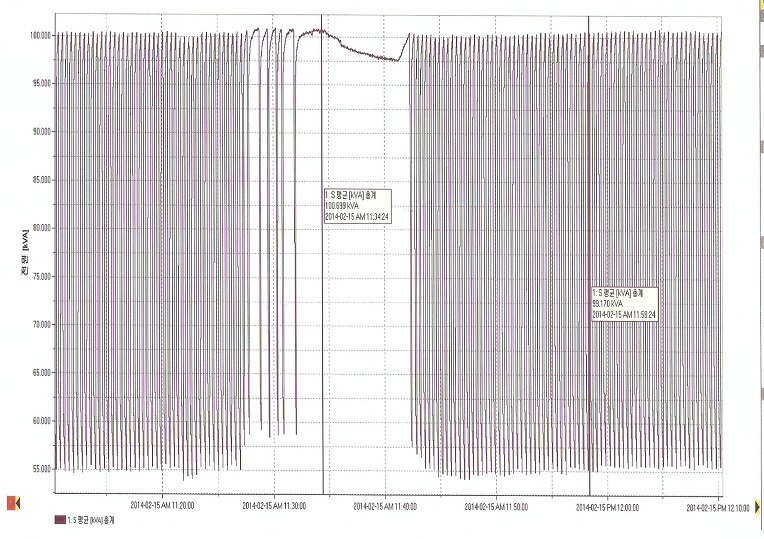

부하,무부하(Loading, Unloading)운전상태로 압력변동이 있는 경우의 전력 측정값.
평균 99.170KVA (약 75.5 Kw) (중간 압력변동이 없는 것은 압력을 낮추어 부하운전하는 경우)
2) 인버터 콤프레샤 전력측정값
▣ 측정 장비 : 유진콤프레샤, Micos 75V, 380V, 75Kw(100Hp)

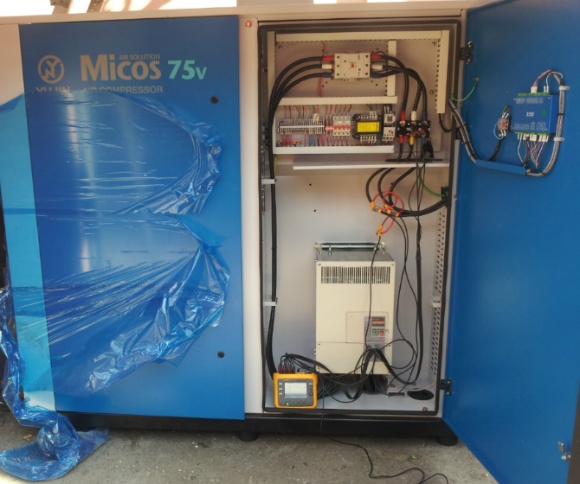

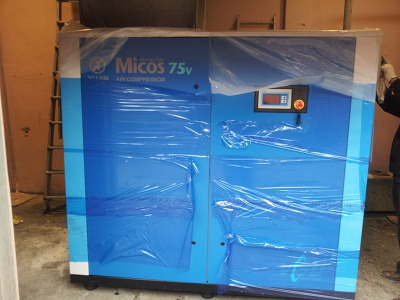

유진콤프레샤 인버터 콤프레샤 (Micos 75V) 전력측정

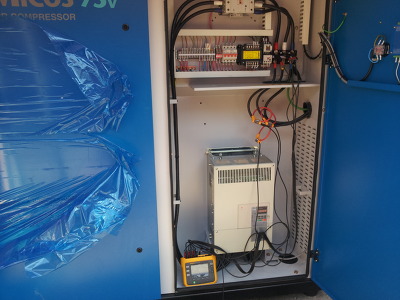

전력측정중인 전력계
일정압력으로 운전중인 인버터 콤프레샤
압력을 일정하게 유지하기 위해 모터의 회전수가 바뀌면서 전체적으로 전력을 절감하고 있다.

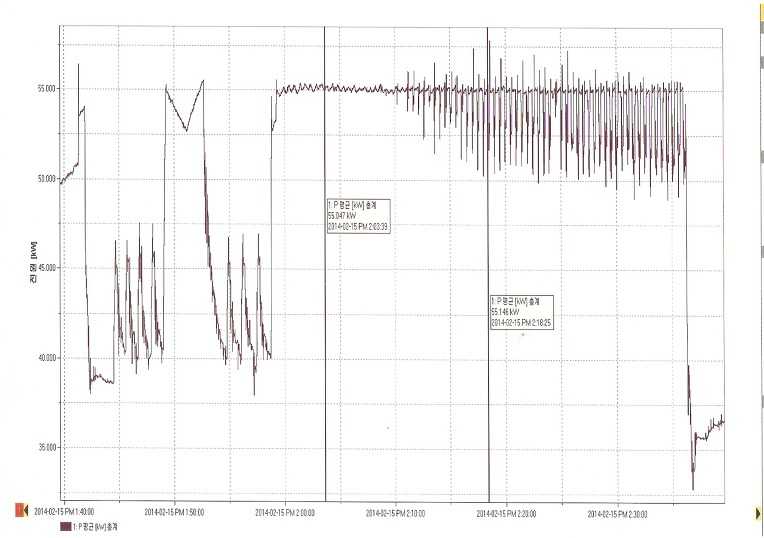

인버터 콤프레샤의 전력 측정값 일정압을 유지하면서 운전중인 전력평균값은 55.146 KW
앞쪽은 운전압력을 낮추어 사용한 경우
위의 2가지 일반콤프레샤와 인버터 콤프레샤의 전력측정으로 볼때 같은 조건에서 운전을 할 경우 인버터콤프레샤가 약 30%의 전기 절감효과가 있었다. 결국 압력변동으로 인한 무부하값을 일정한 압력유지로 전체적인 전기를 절감하는 효과가 있었다. 이런 전력값을 측정으로 인버터콤프레샤의 전기절감을 다시한번 확인 할 수 있었다.
이런 절감효과를 보기위해서 꼭 사용중인 일반장비를 인버터콤프레샤로 바꿀 필요는 없다. 바로 인버터외장형
스마트콤프레터를 설치하면 된다.
구, 대우콤프레샤 D-50 (50Hp, 440V) 인버터외장형 스마트콤프레터 설치전

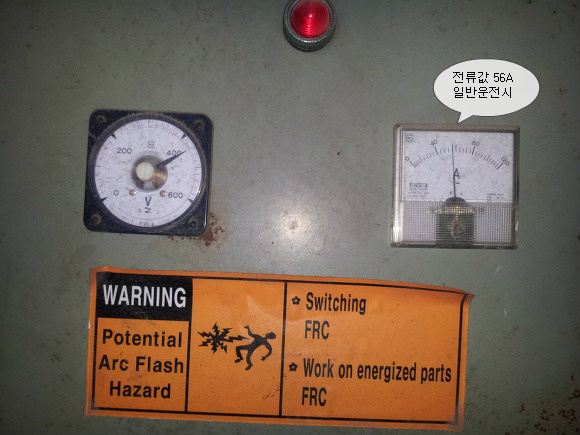

현재가동중인 대우콤프레샤의 메인배전판의 전류값 56A

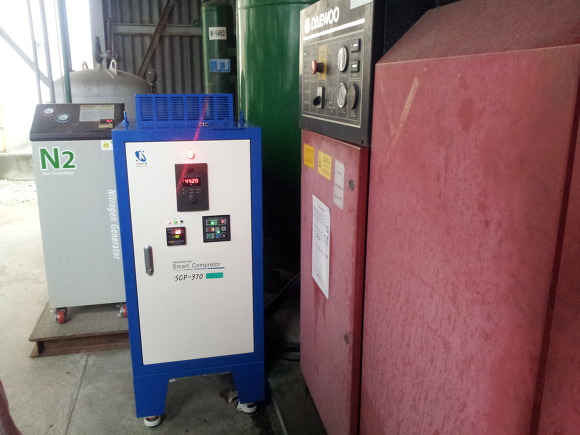

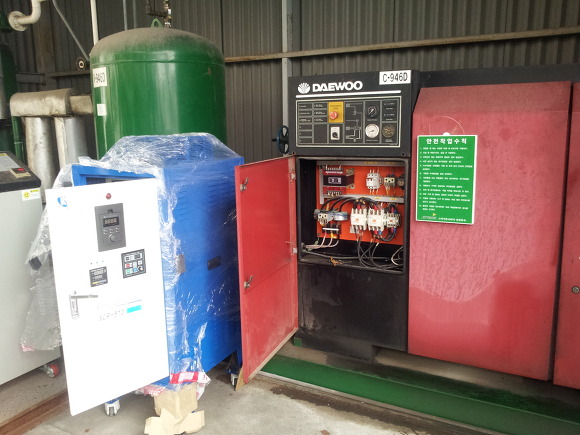

외장형 인버터 스마트콤프레터 설치후

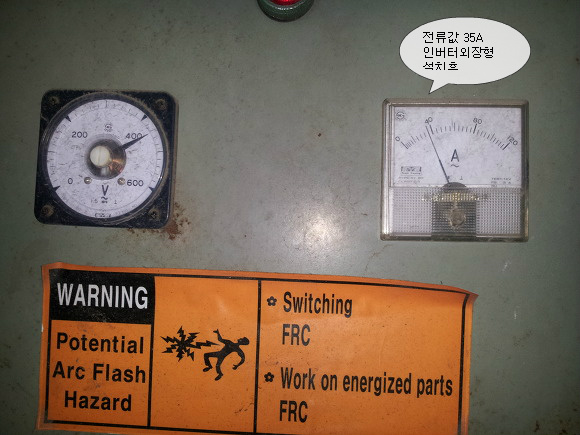

외장형 인버터 스마트콤프레터 설치후 전류값 35A
설치전후 대비 전력값 37%절약된 값이 나왔다.
콤프레샤의 인버터 설치 이제 검토해 봐야 할 시점인것 같다. 그렇다고 기존 잘 돌아가는 콤프레샤 새 인버토로 바꿀필요는 없다. 외장형 인버터를 설치하면 되니까. 전기절감도 명성에어플러스(주)가 해 내겠습니다.
