가짜 진공관 앰프 노브사운드 ms-10d mk2

[닥터 전]

저는 오디오 매니아는 아니지만, 오디오 시스템을 갖추고 음악 듣는것을 좋아합니다. 학창시절에는 비싼 스테레오 앰프를 살수 없어서 진공관과 트렌지스터로 앰프를 만들어 듣곤 했지요. 초보적인 수준이었지만.. 병원에서는 하루종일 음악을 틀어야하니 좀더 좋은 앰프로 바꾸고 싶어 인테넷에서 검색을 해보았더니 25W + 25W 급의 진공관 앰프를 C$100정도에 판매하는 광고를 보았습니다.이런 출력의 진공관 앰프를 이런 가격에 만들수 있나 하는 의구심이 들어, 그래서 한국의 사용후기를 보았더니 많은 분들이 호평을 하고 있고, 그래서 며칠을 생각하다가 하나 사서 들어보지 하고..  그래서 서양쪽의 사용후기는 어떤 가 검색해 보았더니, 웬걸 깜짝 놀랬습니다.  진공관은 장식으로 꽃아논 것이었고 출력 트랜스는 아예없고,  전원트랜스는 진공관 용이 아니었습니다. 진공관의 프레이트에 전원을 공급할려면 기본적으로 수백볼트의 트랜스가 필요한데, 전원트랜스 박스는 진공관용 트랜스 박스같이 만드어 장식같이 붙여논것이지요.

전문 지식이 없는 일반인을 상대로 이런 사기를.. 그것도 국제적인 사기를 ... 이러니 전체적인 중국제품의 이미지가 엉망이 되지요..

이 지구에는 아직도 영적으로 진화가 안된 인간들이 많습니다..

한국에서도 이걸 발견하신 분도 있네요..

아래 자료를 참고 하시기 바랍니다..

Exposure of fake Chinese tube amplifier Nobsound MS-10D MKII.

  (전체를 보시기원하시면 인터넷에서 검색 바랍니다.)

I disassembled a Nobsound MS-10D MKII and found it was an imitation of a tube amp. An empty box was attached on the top of the amp, that pretends to look like a real tube amp. In the box suppose to be three transformers. One is for power and two for each channel for matching tubes with speakers.
There is only one power transformer under the box, which delivers 17V to output transistors, 7V to microchips and 6.8V to tubes. As we see there is not the high voltage for the tubes. The transformer is not high-quality, noisy. I had to repair it.


The Amplifier without tubes or without at least one tube does not work.
I applied the variable signal 2B to the input of the amplifier and looked where it comes to  when the 6n1p and 6p15p lamps were removed. The signal goes to the grid 6n1p tube only!  I put the tubes back and then I found exactly the same signal after tubes got warm up on the grid and the cathode of the 6n1p tube and on the anode and cathode of the 6p15p tube. Where from the signal comes on the 6p15p tube it is not clear.

중국 노브사운드 진공관(?) 앰프, 글로벌 사기꾼들의 합작품

audioPUB2017-10-09 AUDIO NOTES12

글쓴이 : SOONDORI

*  중국인들의 짝퉁문화에 대한 글을 썼고 예시의 내용이 길어져서 독립된 글로 재정리한다. 보다 보다… 치밀어오르는 분노. 이 글이 노출되어 누군가에게 도움이 되기를…

독자설계라는 관점에서 분명히 짝퉁은 아닌데 사기인지 깜찍한 발상인지를 판단키 어려운 중국제 오디오들이 있다.

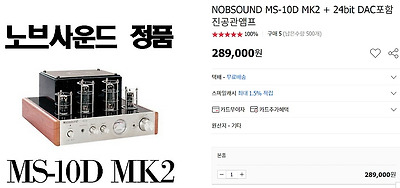

다음은 나름 유명세를 치르고 있는 중국제 Nobsound MS-10DMKII 진공관 앰프로 Aliexpress 판매가 80불 대이고 국내 수입상들이 인터넷에서 20~30만 원 내외로 판매하고 있다.

심각한 문제는 이것이 진공관 앰프가 아니라 트랜지스터 앰프라는 것. 진공관은 불만 들어온다. 회로에 전혀 개입하지 않는 진공관이니 하이브리드라는 단서조차 붙일 수 없다. 당연하게도 검은색 트랜스포머 하우징은 기분만 내는 구조. 속이 텅텅 비어 있다.

구매자들은 이게 싸구려 반도체 앰프인 것을 알고 사는 것일까?

“듣는다”는 것만으로는 80불도 비싼 이 앰프를 국내, 해외 인터넷 마켓에서는 ‘트랜지스터’ 언급없이 오로지 진공관’만 내세우며 소비자를 현혹하고 있다. 수입/판매상이 속내를 모르고 판매한다는 것은 말이 안되니 중국인들의 글로벌 사기극에 여러 나라 수입상들이 일조하는 사례로 볼 수밖에 없다.

여기에 내용을 알면서 의도적으로 그럴 듯한 리뷰기사를 쓴 자, 고의로 대륙의 실수니 뭐니 이야기한 자들도 도덕적으로는 문제가 있는 사람들이겠고… 그리하여 아무 생각없이 구매한 사람과 의도없이 좋다 나쁘다 후기를 쓴 사람 모두 완전히 바보가 되어 버렸다. (참조 글 : https://blogs.yahoo.co.jp/yyoshi5515/12200178.html)

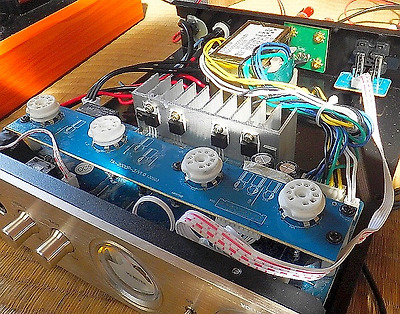

(진공관을 제거해도 소리가 난다는 10D. 출처 : https://www.auriculares-hifi.com/foro/index.php?topic=3735.15)

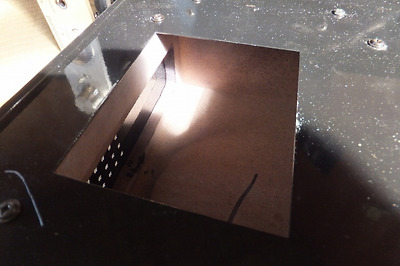

(10D. 텅빈 트랜스포머 공간)

혹자는 MK2 버전의 진공관을 뽑았더니 소리가 나지않았으므로 실제 작동되는 것이라고 주장하지만 별도 배압회로를 쓰지않는 이상 이 또한 매한가지. 이런 규격 트랜스포머의 전압으로 진공관을 제대로 구동할 수 없다. 한편, 수 백V DC 배압회로는 이런 오디오 기기에는 당치도 않은 이야기이며 무엇보다 싸구려 기기에 유의미한 비용이 추가되므로 완벽한 넌센스이다.

그러므로, 전작과 다름없이 이 MK2버전 역시 중국 사기꾼들의 100% Fake 제품 또는 어떤 큰 손 유통업자가 만들어낸 글로벌 사기극의 결과물일 수 밖에 없는 것.

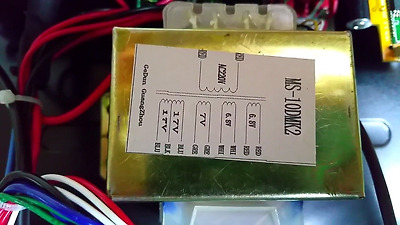

(MK2 버전의 트랜스포머)

더 적어보자면… 일종의 학습효과? 10D 버전에 대해 말이 많았던 모양인데 이제는 한 술 더 떠서… 진공관 히터-필라멘트와 신호경로를 가지고 조작질을 해 놓은 모양.

예를 들어 Line-In → 커패시터 → 히터/필라멘트 → 커패시터 → 앰프입력 순으로 경로를 살짝 우회시키면 진공관을 뺄 때 소리가 나지않을 것이다. 만일 진공관을 바꾸었더니 소리가 달라졌다면? 히터는 저항체로서 입력 임피던스가 달라지니까 미묘한 소리변화가 있을 수도 있다. 극간 정전용량(pF)을 Cut-Off, 바이패스-커패시터처럼 쓴다거나…

찬찬히 검토해본 결과 진공관 보드는 히터 점멸 그리고 전원 투입 시 몇 초간 Delay를 주기 위한 간단 회로가 구성되어 있는 정도라고 판단된다.(하단 Starved Triodes PDF의 글도 참고)

가짜계란을 만드는 기술에 비견될 만한 가짜 진공관 앰프 그리고 그것에 담겨 있는 제작자, 판매자들의 협잡행위… 돈벌이 욕심에 솔찍하게 Tube-like Lamp Audio라 말할 리는 없다손치더라도 이건 너무 과하다.

오디오세상이 어쩌다 이렇게까지 되었을까? 하기는 골드문트도 튜너, CDP ‘껍데기갈이’하다가 들켜 욕을 먹은 적이 있으니… 복마전 세상에서 알든 모르든 당하는 사람이 잘못이다.

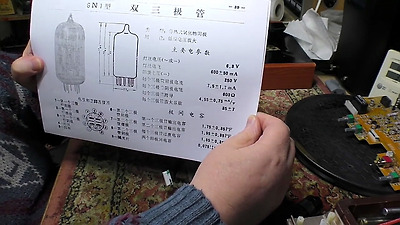

(내용추가 : Lamp나 다름없는 진공관들의 데이터시트는 굳이 왜? 이러니 더 더욱 중국인들이 작심하고 사기를 치고 있다는 생각이. 출처 및 분해 동영상 : Tube Valve HiFi Amp – The Autopsy: http://youtu.be/xS-DZIS19_k)

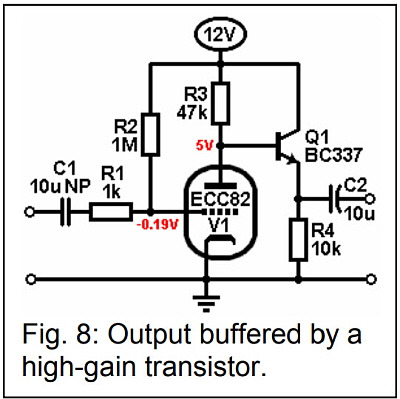

[ 참고자료 :Triodes at Low Voltages; Linear amplifiers under starved conditions. Merlin Blencowe ]

(10~12V와 같은 낮은 전압에서는 정상 동작특성을 확보할 수 없으므로 트랜지스터, OP.AMP 등 도움을 받아야 한다는 요지. 잘해야 Line Buffer 수준의 역할만 한다는 뜻이다. 회로적으로 큰 의미없다. 출처 및 글 : http://www.valvewizard.co.uk/Triodes_at_low_voltages_Blencowe.pdf)

* 비교의 글 : 논리적으로 타당한 하이브리드 진공관 키트

[백산]

사기 ㅡ당하지 않기^*^

[송진내음]

앰프 구매 전에 미리 확인이 되어 다행입니다.
이곳은 코로나 경계단계로 낮아졌습니다.
삼년여 만에 이렇게 되었습니다.
늘 즐거운 취미 생활 하시기 바랍니다.
씁쓸하지만 좋은 정보 감사합니다.
