유니트 쿨러 (중앙냉동기)

[DOE[채영우]]

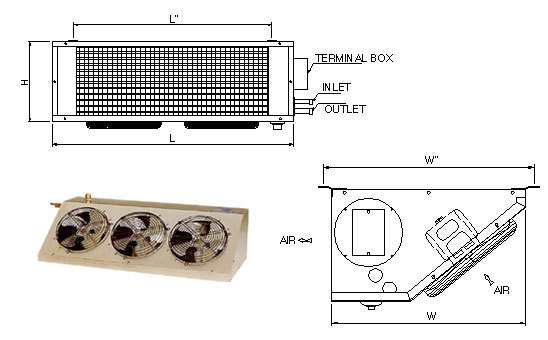

               유니트 쿨러 M - TYPE



모델＼사양	마력 (HP)	전열면적 (m2)	모타 (Kw×P)	휀 (Øm/m ×EA)	풍량 (CMM)	배관		외형치수
						IN	OUT	L	H	W	W"	L"
CUC-M075	1	2.6	16×1	250×1	12	12.7	15.88	570	270	450	500	435
CUC-M11	1.5	4.2	16×2	250×2	24	12.7	15.88	810	270	450	500	685
CUC-M15	2	5.0	16×3	250×3	36	12.7	15.88	940	270	450	500	820
CUC-M20	3	7.3	16×3	250×3	36	12.7	15.88	940	308	450	500	820

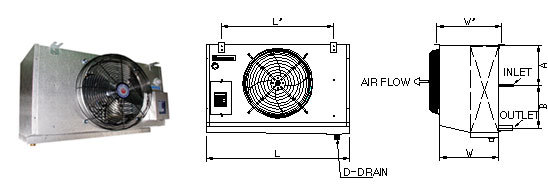

            유니트 쿨러 T - TYPE

사양 형식	마력 (HP)	L	H	W	L"	W"	A	B	배관
									in	out	드레인
CUC-T15	2	630	468	300	470	340	180	220	12.7	19.5	3/4
CUC-T22	3	855	535	350	675	400	320	145	12.7	19.5	3/4
CUC-T30	4	1000	535	350	800	400	320	145	12.7	19.5	3/4

사양 형식	마력 (HP)	FIN PITCH	냉동능력( Kcal/n)			전열 면적	모타 (Kw×P)	휀 (Ømm)	풍량 (CMM)	배관
		(mm)	TD5°C	TD7°C	TD10°C					본체	드레인	휀 가이드
CUC-T15	2	6mm	792	1142	2153	7.5	100W	350	36	0.5×4	0.7×4	60W
		10mm	478	735	1330	4.9
CUC-T22	3	6mm	1278	1852	3490	13	0.1×6P	400	48	0.7×4	0.9×1	63W
		10mm	837	1210	2263	8.5
CUC-T30	4	6mm	1476	2007	4012	17.6	0.1×6P	400	48	0.9×4	0.9×1	63W

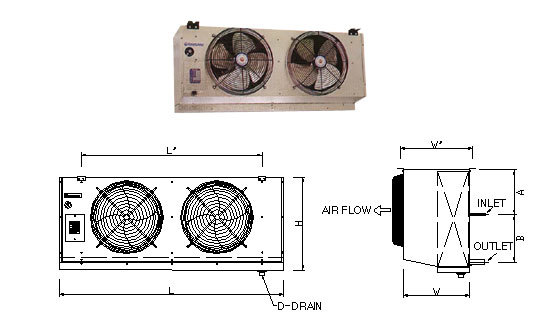

                   유니트 쿨러 T - TYPE  5HP 이상

사양 형식	마력 (HP)	L	H	W	L"	W"	A	B	배관
									in	out	드레인
CUC-T37	5	1.380	535	350	1,250	376	320	145	12.7	25	3/4
CUC-T55	7.5	1.500	600	425	1,310	466	330	170	15.88	28	1
CUC-T75	10	1.630	665	491	1,422	536	330	170	15.88	35	1 1/4
CUC-T89	12	1915	665	491	1,742	536	330	170	15.88	35	1 1/4
CUC-T100	15	1905	792	575	1,530	600	330	250	19.5	41	1 1/4
CUC-T150	20	2.300	727	570	2,022	620	335	300	22.22	41	1 1/4
CUC-T190	25	2.425	785	570	2,220	710	370	330	22.22	41	1 1/4
CUC-T220	30	2.450	910	585	2,230	640	370	330	22.22	41	1 1/4

사양 형식	마력 (HP)	FIN PITCH	냉동능력( Kcal/n)			전열 면적	모타 (Kw×P)	휀 (Øm/m ×EA)	풍량 (CMM)	배관
		(mm)	TD5°C	TD7°C	TD10°C					본체	드레인	휀 가이드
CUC-T37	5	6mm	2073	3709	6451	23.04	0.1×6P	400×2	96	1.0×4	1.1×1	63W×2
		10mm	1537	2204	4154	15
CUC-T55	7.5	6mm	3310	5560	9268	26.48	0.2×6P	450×2	152	1.2×5	1.2×1	58W×2
		10mm	2758	4634	7724	22.07
CUC-T75	10	6mm	5475	9198	15330	43.8	0.4×6P	500×2	260	1.3×8	1.4×1	76W×2
		10mm	4562	7665	12775	36.5
CUC-T87	12	6mm	7066	11777	18844	67.3	0.4×6P	500×2	260	1.3×8	1.4×1	76W×2
		10mm	5520	9202	15342	43.8
CUC-T100	15	6mm	8800	14784	24640	70.4	0.4×6P	550×2	390	1.0×20	2.0×1	70W×3
		10mm	7335	12322	20538	58.68
CUC-T150	20	6mm	12662	21273	35455	101.3	0.4×6P	550×3	444	1.0×22	1.4×2	82W×3
		10mm	8687	14595	24325	69.5
CUC-T190	25	6mm	15675	26334	43890	125.4	0.4×6P	550×3	444	1.0×22	2.0×2	82W×3
		10mm	10750	18060	30100	86
CUC-T220	30	6mm	17925	30114	50190	143.4	0.75×6P	600×3	510	1.0×24	2.0×2	82W×3

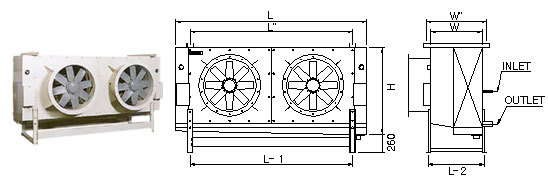

            유니트 쿨러 D - TYPE

형식＼         사양	마력 (HP)	L	H	W	L"	W"	L-1	L-2	배관
									I	O	D
									in(mm)	out(mm)	드레인(inch)
CUC-D075	10	1685	742	526	1434	654	1434	590	19.05	41.28	32A
CUC-D100	15	1905	792	526	1732	654	1540	590	19.05	41.28	50A
CUC-D150	20	2130	955	572	1810	676	1810	638	19.05	53.98	50A
CUC-D180	25	2100	782	635	1780	740	1780	706	19.05	53.98	50A
CUC-D200	30	2350	976	635	2030	740	2030	700	19.05	53.98	50A
CUC-D500	45	3435	1148	635	3030	740	3138	836	41.28	63.5	50A

형식＼    사양	마력 (HP)	FIN PITCH	냉동능력( Kcal/n)			전열 면적	모타 (Kw×P)	휀 (Øm/m ×EA)	풍량 (CMM)	배관
		(mm)	TD5°C	TD7°C	TD10°C					본체	드레인	휀 가이드
CUC-D075	10	6mm	7603	6735	16834	56.2	1.5×4	500×2	230	1.0×12	2.0×2	0.08×2
		10mm	9205	12918	18643	36.5
CUC-D100	15	6mm	7654	6787	16412	90.1	1.5×4	550×2	230	1.0×12	2.0×2	0.08×2
		10mm	9757	12960	18510	58.6
CUC-D150	20	6mm	12721	20021	26432	130.7	1.5×4	550×2	230	1.0×22	2.4×2	0.08×2
		10mm	14340	20070	28680	85.1
CUC-D180	25	6mm	13217	11272	28412	131.5	2.2×4	600×2	393	1.0×22	2.8×2	0.08×2
		10mm	15330	21460	30660	85.5
CUC-D200	30	6mm	19810	16861	39483	143.4	2.2×4	550×3	393	1.0×24	2.8×2	0.08×2
		10mm	21400	29960	42810	132
CUC-D250	35	6mm	24815	21873	44834	143.4	2.2×4	550×3	412	1.0×24	2.8×2	0.08×2
		8.5mm	25407	34934	47827	136
CUC-D300	45	8.5mm	27658	36965	55680	242.3	2.2×4	600×3	563	1.8×24	2.6×2	0.37×3
