[이론 관련]Bode plot(또는 cole-cole plot) 해석 좀 부탁드립니다.-고수님들 좀 봐주셈..ㅜ.ㅜ
작성자CeraLuminist작성시간09.10.30조회수1,730 목록 댓글 6

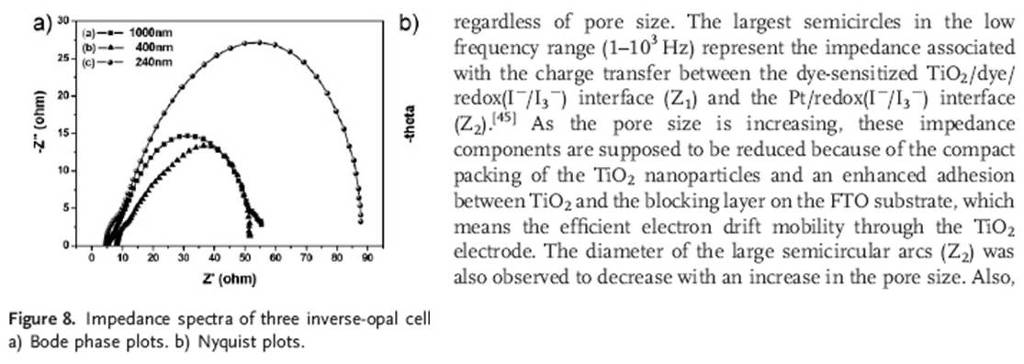

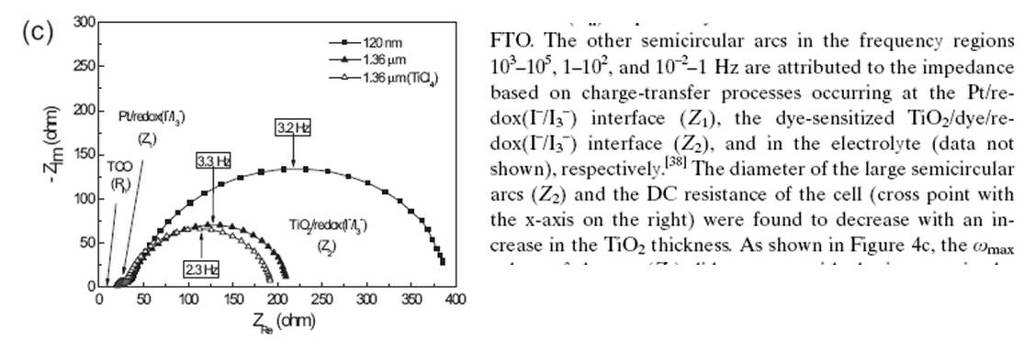

위의 두 그림은 다른 논문 두개에서 캡춰한 건데요...모양은 비슷한데 해석이 완전 반대라서...뭐가 맞는 건지 모르겠구요...
위 그래프는 어떻게 이해해야 하는 건가요?
1.임피던스 값을 실수부와 허수부로 나눠서 각각 x축과 y축으로 표현한 거라는 건 알겠는데
의미를 전혀 모르겠습니다.
2.임피던스의 실수부값이 커질수록 허수값은올라갔다 내려가는 건데요...뭔소리죠?
3.가장 높은 값이 가리키는 것은 무엇이고 주파수는 뭘 의미하는 거죠?
답변 부탁드립니다.
논문도 같이 올립니다
Compact Inverse-Opal Electrode Using Non-Aggregated TiO2 Na.pdf
Hollow TiO2 Hemispheres Obtained by Colloidal Templating fo.pdf
첨부파일첨부된 파일이 4개 있습니다.
다음검색
댓글
댓글 리스트-
작성자수수 작성시간 09.11.09 이공간에 임피던스에 대해 다 설명하기에는 너무 부족하고 어려운 분야 입니다. 그냥 간단히 답변을 드리면 저항을 실수부와 허수부로 나타내는 방식을 임피던스 분석법의 niquist plots라고 하며 위 그림 두개는 모두 niquist plots입니다. 그림에는 없지만 주파수변화에 따른 저항변화를 나타낸그래프가 bode plots라고 합니다. 둘다 임피던스의 표현 방식입니다. niquist plots은 주파수는 안나오지만 실수축(X축)과 만나는 점을 통해 저항을 바로 읽을수 있습니다. bode plots은 주파수가 어떻게 바뀌었느냐에 따라 저항이 어떻게 변하였는지 또는 사인파의 위상차가 어떻게 변했는지를 알수있습니다.
-
작성자수수 작성시간 09.11.09 실수부값이 커짐에 따라 허수부값이 올라갔다 내려가는건 물질의 계면 사이에 전기이중층캐패시터 성분이 있을때 나타나는 서클이에요... 캐패시터 성분이 없고 단지 저항성분만 있다면 niquist plots에사 그냥 한점근처에서 찍히죠....
-
작성자수수 작성시간 09.11.09 마지막으로 가장높은 값의 의미는 글쎄요.... 이건 셀구성에 따라 무슨성분인지 다르기 때문에 뭐라고 말씀드리기가 어렵고 원래 임피던스를 찍으면 전기적 회로에 피팅이라는 걸 통해서 각요소의 성분값을 밝혀내는게 목적인데... 각요소가 의미하는건 먼저 연구한 논문을 보면 R1은 계면의 저항., R2어디에서의 저항 등으로 각각 밝혀 노은것 참고하시면 될꺼에요...
-
작성자CeraLuminist 작성자 본인 여부 작성자 작성시간 09.11.09 자비로운 답변 정말 감사드립니다...^^ 공부 좀 더 하고 더 여쭤봐야 할 것 같네요ㅎㅎ
-
작성자유성 작성시간 09.11.10 미국 갔다오셔서 피곤하실텐데 답변 감사드립니다. 사실 좀 기다렸습니다^^...
