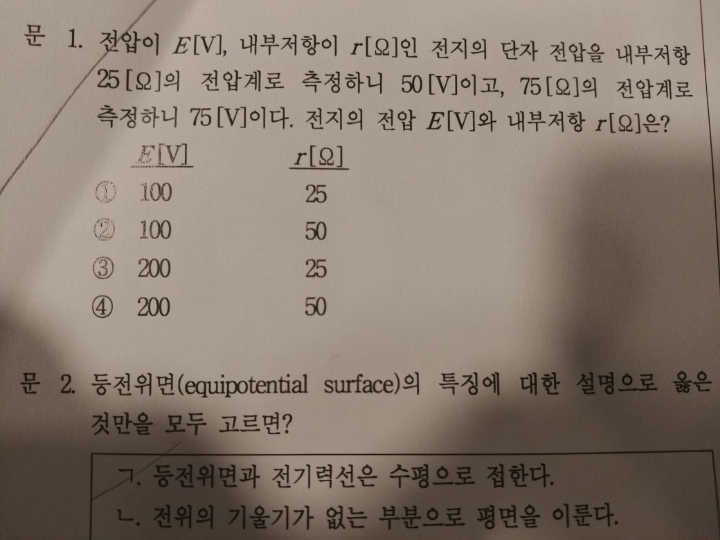

위에풀이는 1번문데 풀이고

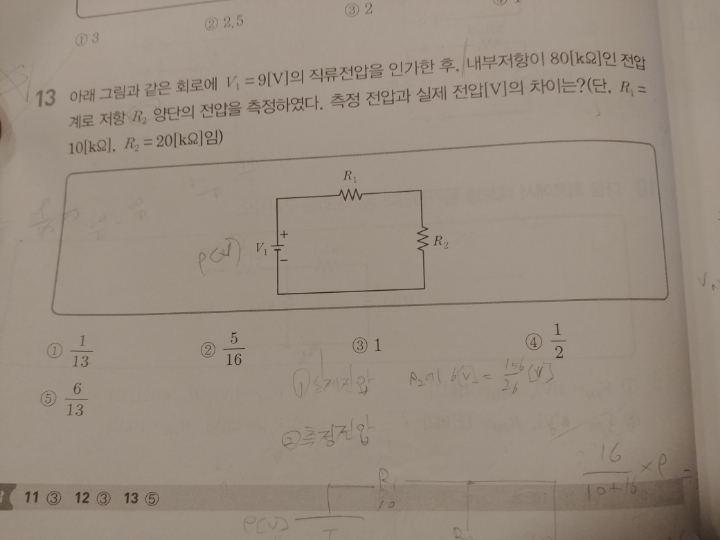

아래풀이는 13번문제 풀이입니다.
궁금한것은 전압계가 병렬로 연결해서 그 해당단자의 전압을 측정하는것으로 알고있습니다.
13번의 그 단자는 R2이구요.
1번도 13번처럼 똑같이 풀으러고했으나
도저히 외부저항 R을 못구해서 못풀었구요.

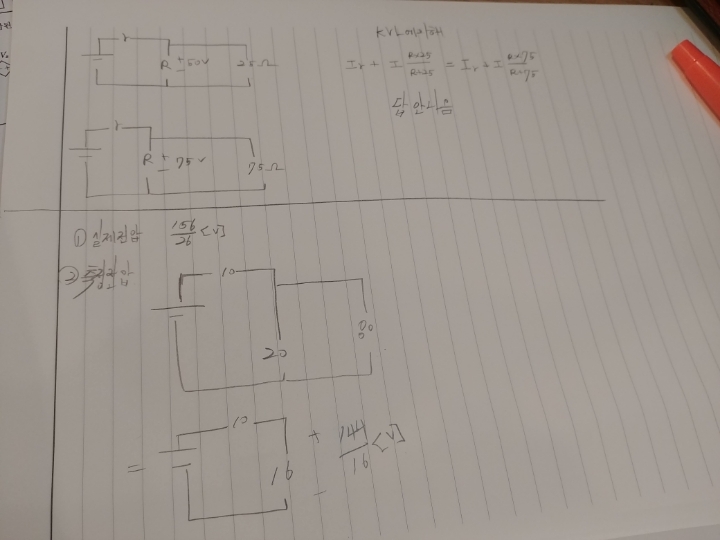

풀이보면 그냥 전압계자체저항인 25옴이나 75옴을 그대로 외부저항으로 넣어서 계산했더라구요.
1번과 13번의 차이가 무엇이며
원래 외부저항은 13번 처럼 따로 값이 주어지지않으면 전압계 자체저항과도 같나요?
답은 1번과 5번입니다
다음검색
댓글
댓글 리스트-
답댓글 작성자승승장구해 작성자 본인 여부 작성자 작성시간 20.01.13 그러로 전압계는 병렬연결로아는데 왜 1번은 회로와 직렬로 연결로된걸까요?
-
답댓글 작성자Shinchip 작성시간 20.01.13 안녕하세요. 메슬로님.
13번 문제 엄밀히 말하자면 9v가 실제 전압 아닌지요? -
작성자매슬로 작성시간 20.01.13 댓글에 문제랑 1번이랑은 회로형태는 동일합니다. 똑같이 내부저항을 묻고 있고 조건만 다를 뿐 입니다. 1번 공급전원 값을 주어지지 않았고 대신 전압계 저항을 달리하여 걸리는 전압을 알려줘서 공급전압을 찾아서 내부저항을 구한거고 댓글문제는 공급전압, 전압계에 걸리는 전압을 알려주고 내부저항을 구하는 문제입니다. 전압계를 단순히 병렬로 연결하면 거기에 걸리는 전압 구해지겠죠 그런데 위 문제와같은 전압계 조건은 아닐겁니다.
-
답댓글 작성자승승장구해 작성자 본인 여부 작성자 작성시간 20.01.13 감사합니다
