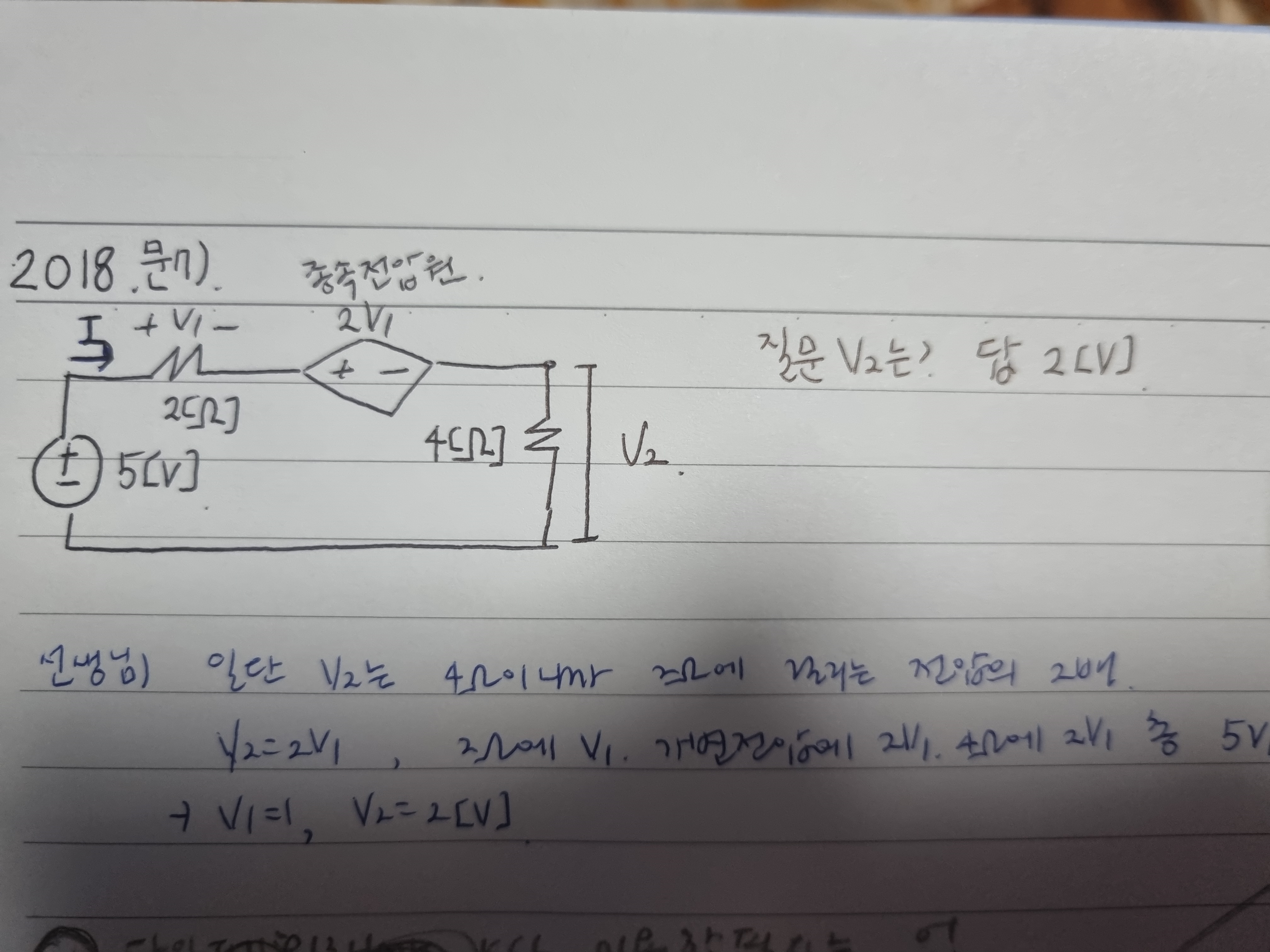

2018 서울시 전기이론 기출문제중 종속전압원이 있는 회로문제입니다.
선생님이 풀이해주신 방법이 이해갑니다만... 제가 푼 방법은 왜 답이 안나오는지 궁금해서 질문드립니다.
저는 일단 첫번째 방법으로 전체 전압을 5-2v1 으로 전체 저항을 4+2 = 6 으로 해서 전체 전류가 5-2v1/6 으로 구했습니다.
직렬이고 폐회로이기 때문에 전체전류가 각각의 저항에 걸리는 전류와 같다라고 두고
첫번째 저항 2옴에 걸리는 전류와 전체 전류는 같다 식을 세웠는데 그렇게 하면 답이 안나옵니다...
즉, 5-2v1/6 = 5-v1/2(2옴에 흐르는 전류) 이렇게 세웠는데 이러면 답이 이상하게 나옵니다.
두번째 방법으로는 2옴에 걸리는 전압이 v1이라고 문제에서 주어졌고 이게 5-2v1 이라고도 생각해서 v1=5-2v1 이 식도 세워볼수 있는거 아닌가요... 그럼 물론 답이 안나옵니다...ㅎ
오른쪽에 4옴에 있어서 이렇게 생각하면 왠지 안될거 같긴 한데 확실하게 왜 안되는 건지 아시는 분 알려주세요~:)
다른방법으로 풀면 풀리는데 이 방법이 뭐가 틀린건지 알고싶어요.
답변 부탁드려요.
감사합니다.
