변압기의 단락비와 %Z에 대해

[카르페디엠]

동기발전기와 변압기
모두 마찬가지로
Ks=100/%Z가 성립하는데 이해가 안되는 부분이 있습니다
동기발전기에서
%Z는 (ZsIn/En)*100이고
변압기에서
%Z는 2차측 기준으로( I2nZ21/V2n)*100인데
동기발전기 %Z식에서는 분모가 전압강하를 거치지 않은 전압이고
변압기 %Z싣에서는 분모가 전압강하를 거쳐서 내려간 전압인데요.
그러면 변압기에서 Ks=100/%Z가 어떻게 성립할 수 있는 것인가요?
사실 문제풀 때 그냥 공식대입해서 풀면 되긴 하는데
근본을 알고 접근하는 게 좋다고 생각해서
왜 저 식이 성립하는지 잘 이해가 안되서 질문 드립니다.

[전기쟁이00]

발전기 전류 출력은 부하단의 필요량에 따라 원동기(엔진, 터빈)을 가감속을 하며 조절합니다. 전류 증감에 따라, 발전기 단자전압의 증감이 있을 수 있으며, 정격전압을 기준으로 일정범위 내에서 전압이 유지되도록 발전을 합니다.

또한, 정격전압을 유지하기 위해, 계자전류를 조절합니다.

질문에 있었던 발전기 전압은 이와같은 정격단자전압입니다.

또한, 발전기/변압기의 정격전류는 부하에 따라 바뀌는게 아니라 일정값을 가지며 회로이론이 아닌 전력공학 교재를 한번 보는 걸 추천합니다.

[카르페디엠]

넵 그런데 %Z식에서 분모측이 동기발전기는
발전기 정격전압에 해당하고
변압기는 분모가 부하측의 전압에 해당하니까
%Z식과 Ks식과의 관계가 이해가 되지 않아서 질문 드렸습니다ㅜㅜ

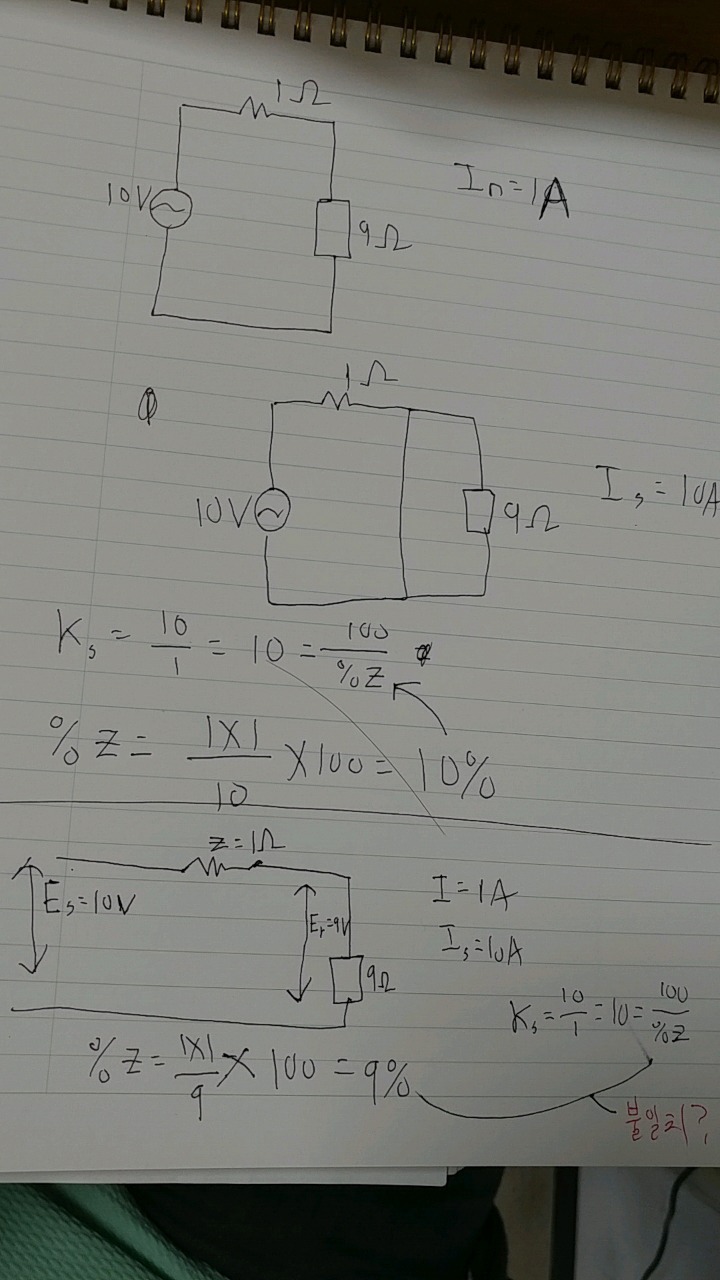

사진에서 나온 것처럼
Ks=100/%Z식을 회로도를 이용해서 입증하려고 하니까 맞지가 않는 거 같아서요

[전기쟁이00]

카르페디엠 변압기는 1차측에서 본 2차측 임피던스와 2차측에서 본 1차측 임피던스가 다릅니다. 그래서 변압기가 연결된 회로는 계산하기기 상당히 까다롭습니다.
이를 단순화한 계산 방식이 PU(혹은 %)법이며 PU로 변환 후에는 1차측, 2차측 구분 없이 사용합니다.

[전기쟁이00]

전기쟁이00 사진에서 초기 가정에 오류가 있습니다. 변압기 자체 리액턴스가 너무 큽니다.

[카르페디엠]

전기쟁이00 네~ 감사합니다
