Y결선과 Y-Y결선 관련해서 궁금합니다

[이찬양]

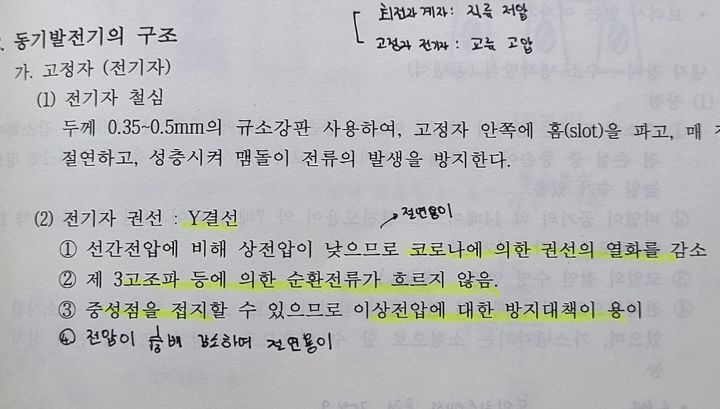

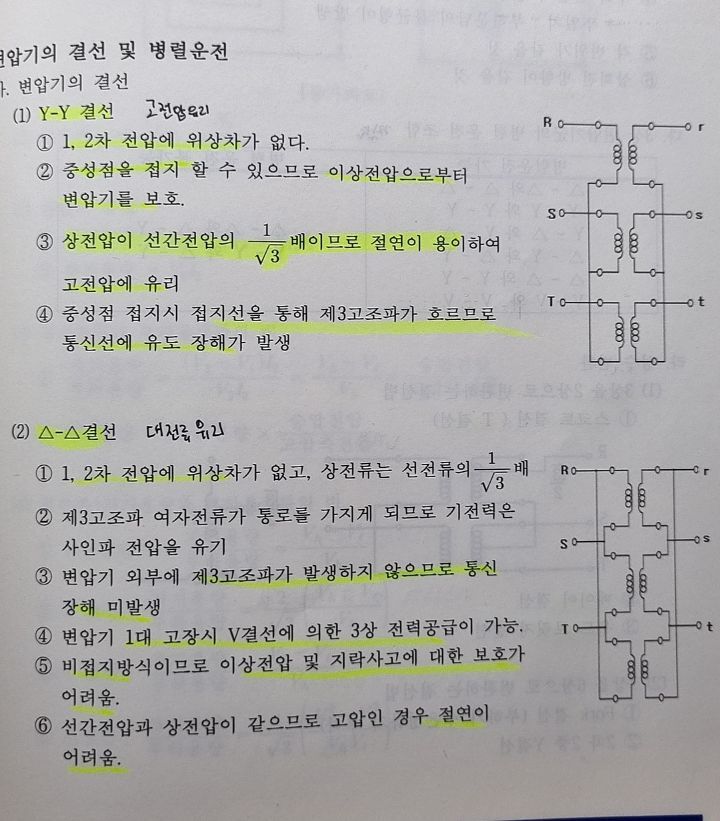

Y-Y결선에서는 3고조파가 흐르고 Y결선에는 3고조파가 흐르지 않는건가요?? 아니면 이게 결선의 차이가 아니라 기기의 차이인건가요???

[한번에만간다]

Y결선에서는 '순환'전류가 흐르지 않는 거 아닌가요?
고조파 자체는 있는 걸로 알고 있습니다
그래서 y결선으로 송전하면 고조파가 포함될겁니다
한편 델타결선은 3고조파가 델타부분에서 돌면서 갖히기(?)때문에 송전하더라도 고조파 성분이 없다고 했던 것으로 기억합니다

[시나브로]

1.델타결선내는 3고조파가 순환하여 델타결선내 변압기 권선을 가열하게 됩니다. 하지만 선로에는 3고조파가 나타나지 않습니다.
2.와이결선에서는 발생한 3고조파 전류가 선전류에 포함합니다.

Y결선이나 Y-Y 결선이나 같은 결선을 의미합니다.
