질문있습니다!

[전기초보]

2011년 기출문제입니다.

앞서서 2011년 9번/2014년 7번 문제를 다른분이 질문했는데 여전히 의문점이 있어서 고민끝에 질문합니다.

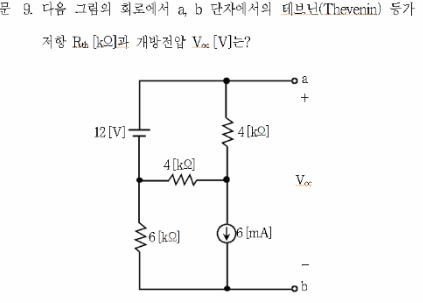

문제는 이렇습니다

등가저항값은 설명을 정말 잘해주셔서 완벽히 이해됐는데 등가전압구하는게 헷갈립니다

제가 2014년 7번문제 구하시던 식으로 2011년 9번문제를 구해봤습니다

왜 두문제 등가전압을 다르게 구하는지 궁금합니다.

[시나브로]

안녕하세요 시나브로 입니다.

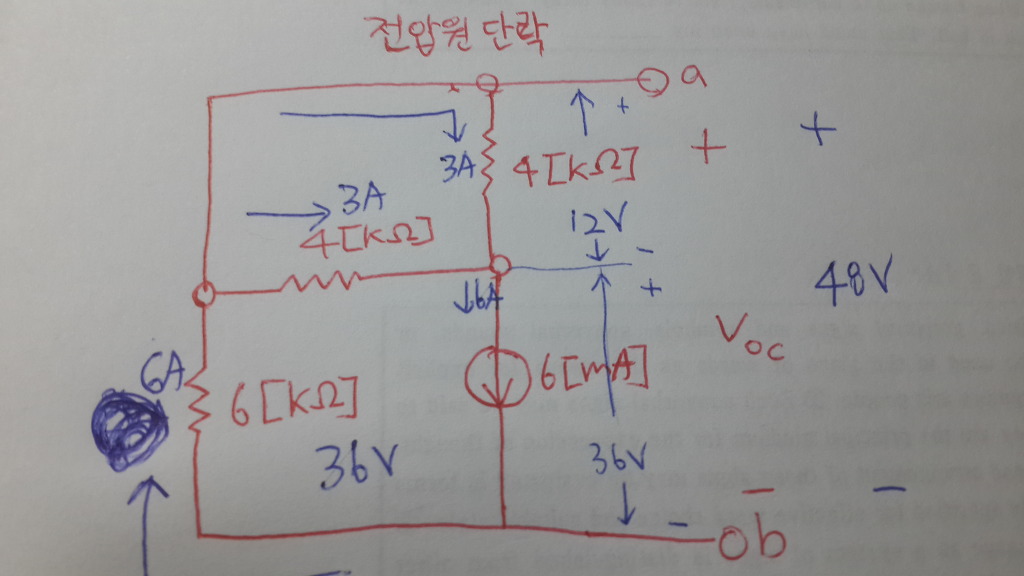

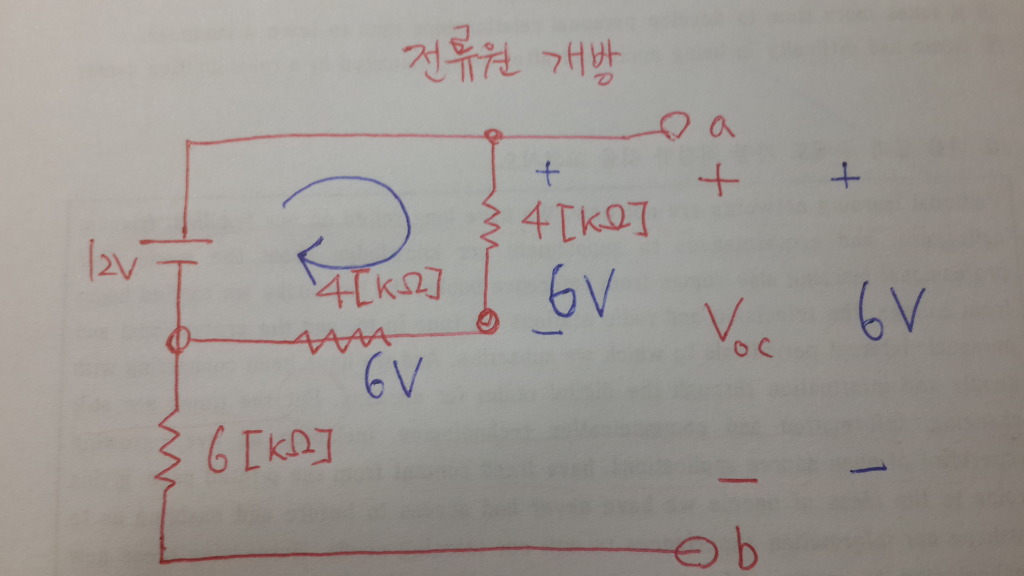

전압원 단락, 전류원 개방시의 등가회로의 변형을 잘 하셔야 합니다.
있는 그대로 보게 되면 해석하시는데 오류가 있을 수 있으므로 가정 간단한 형태로 그리셔야 합니다.
관련된 회로도를 올려드리오니 공부하시는데 참고하시기 바랍니다.

[전기초보]

그림으로보니 이해잘갑니다!
감사합니다^^
