오랫만의 아두이노 프로젝트, 아두이노와 CNC 쉴드를 활용한 아두이노 CNC 플로터

[민한식]

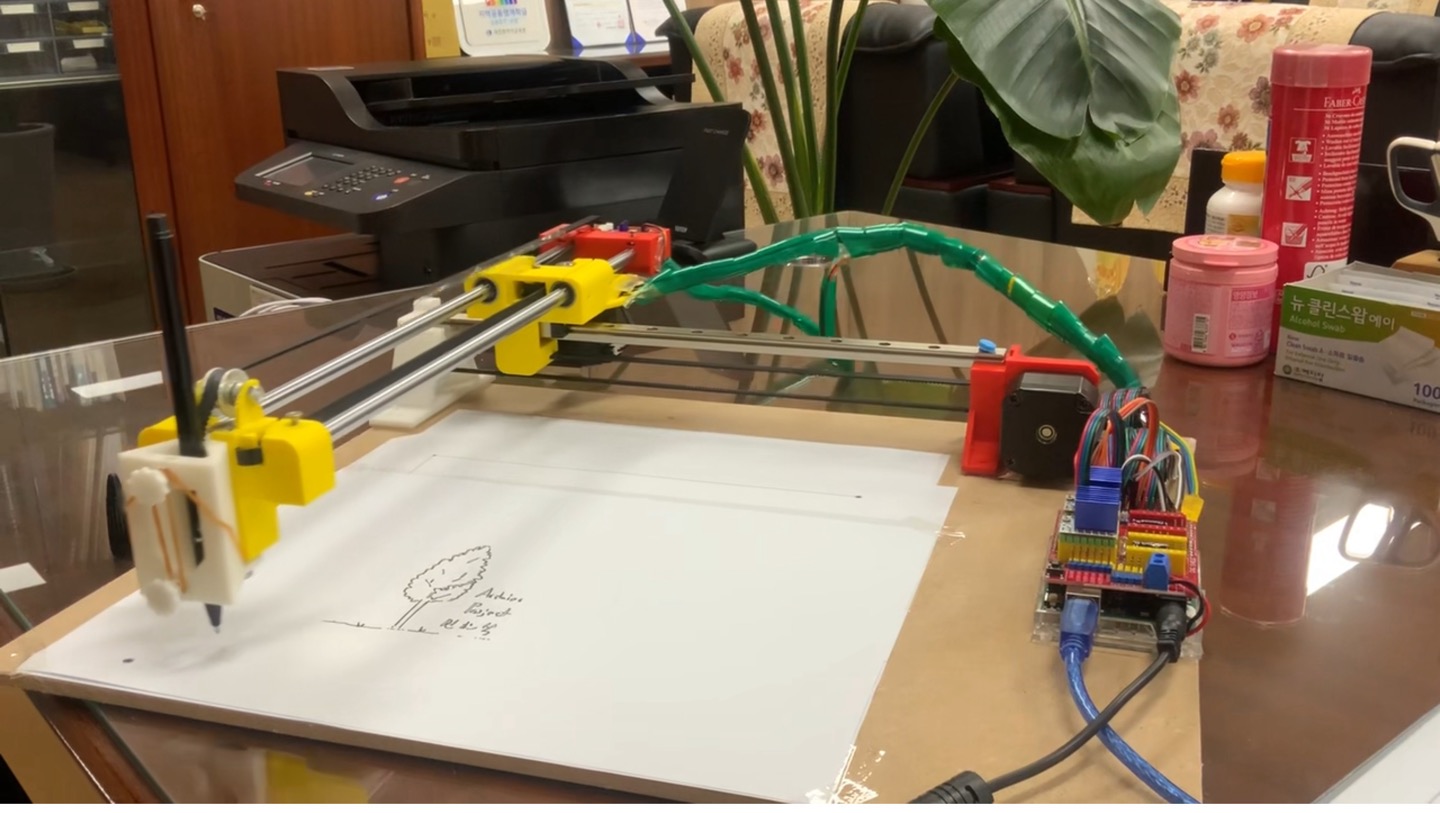

아두이노와 CNC 쉴드를 활용한 아두이노 CNC 플로터

오랫만에 나만의 방학숙제를 해보았습니다

유튜브를 보다 공개프로젝트를 따라해 보았습니다

전에 경험하고 우리학교에 만드는 미래직업교육센터 교육과정과도 연관이 있어

아두이노로 제어하는 G Code 공부도 할겸^

우리 선생님들이 이런 프로젝트 과제를 아이들과 해보기를 바라는 마음으로 먼저 해보았습니다

전체 프로젝트 참조링크
https://youtu.be/XYqx5wg4oLU

공개 3D 출력파일
https://www.thingiverse.com/thing:4537916

Easy 3D Printable CNC Drawing Machine - Draw on Cakes, Phones, Paper, Shirts | Arduino GRBL Plotter by DIY_Machines

주요부품 (쿠팡과 알리에서 구매)

필요부품

■ 8 x15 x 45mm Linear Bearing (x2): https://geni.us/LinearBearing45mm

■ 8 x 15 x 25mm Linear Bearing (x1): https://geni.us/LinearBearing25mm

■ 12v Nema 17 stepper motors (x2): https://geni.us/StepperMotor

■ GT2 Timing belt and pulleys: https://geni.us/TimingBelt5m

■ Micro servo (x1): https://geni.us/MicroServo

■ Elegoo Arduino Uno (x1): https://geni.us/ArduinoUno

■ Nuts, bolts and screws (See list below): https://geni.us/NutsAndBolts

■ Stepper drivers - TMC2208 (x2): https://geni.us/TMC2208

■ Contact switch (x2): https://geni.us/ContactSwitch

■ Arduino CNC Shield (x1): https://geni.us/ArduinoCNCShield

■ 30mm 5V Fan (x1): https://geni.us/30mm5vFan

■ 8mm Chromed Steel Rod (35cm x2 & 5.5cm x1): https://geni.us/8mmChromedSteelRod

■ 30cm long linear rail with block (x1): https://geni.us/LinearRail300mm

■ Electrical wire: https://geni.us/22AWGWire

■ 12v power supply - 2A or greater (x1): https://geni.us/12VPowerSupply2A

■ 6mm Idler Wheel - 3mm Bore (1): https://geni.us/6mmIdlerWheel3mmBore

■ Wooden panel to mount project at least 36x42cm (I used an Ikea ‘LÄMPLIG’ chopping board)

Nuts, bolts and screws needed:

■ M5 x 25mm (x2)

■ M3 x 18 (x3)

■ M3 x 12 (x2)

■ M3 x10 (x3)

■ M3 x 6 (X14)

■ M3 nuts (x9)

■ M5 nut (x1)

■ Short wood screws (x8)
