잘~ 기획하시고
잘~ 설계하신대로
마음에 흡족한 멋진 건축을 기원합니다.
일단은 전달해 주신 캐드 도면 그대로 옮겨보았습니다.
다음 모델링 즐감하세요~

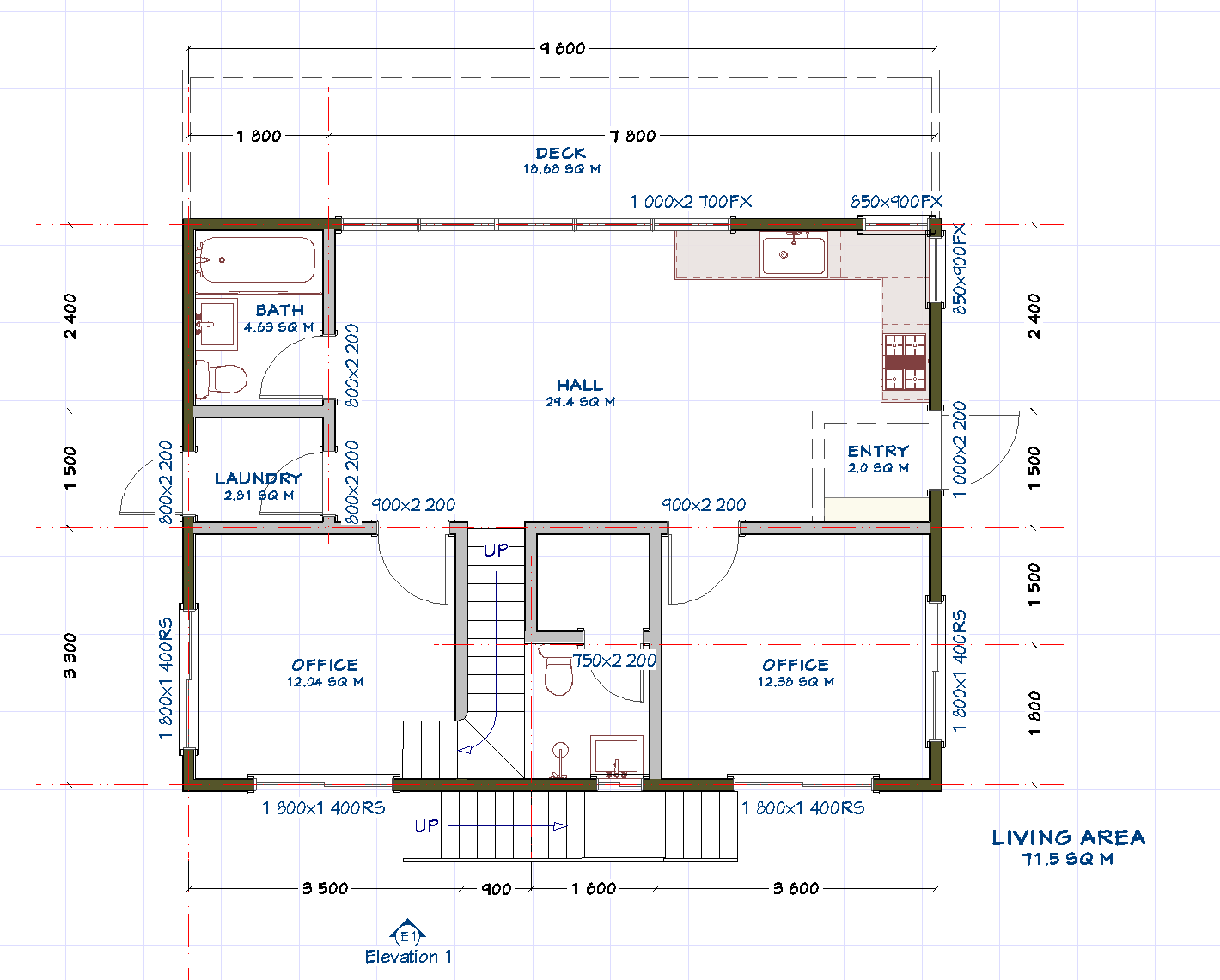

1층 평면도

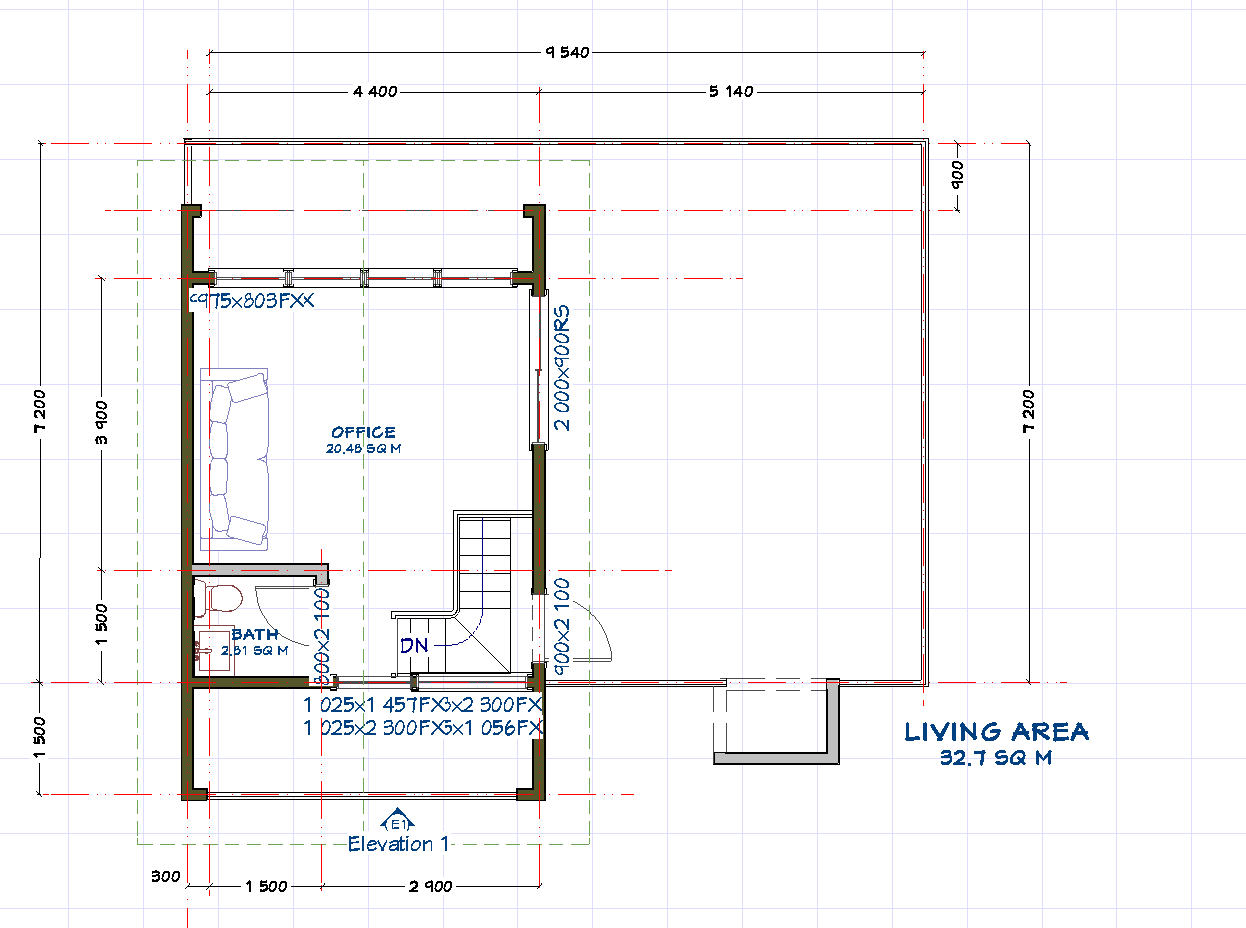

2층 평면도
어? 그런데 계단들을 어떻게 하지요?
2층으로 올라가는 내부 계단이 화장실 벽 뿐만 아니라 좌편 사무실 벽을 뚫으면서 올라가네요
2층에 올라가서도 외부 발코니로 들어오고 나가는 출입문과 겹치는데 어떻게하지요?
외부 계단도 화장실 창문을 가로질러 올라가니 부득불 계단 참을 만들어 보았습니다만
문제는 올라오면서 1층 외벽보다 1500mm 돌출된 2층 바닥에 머리가 닿을 수 밖에 없는 상황입니다.
다음 투상도 입체도면을 살펴보세요

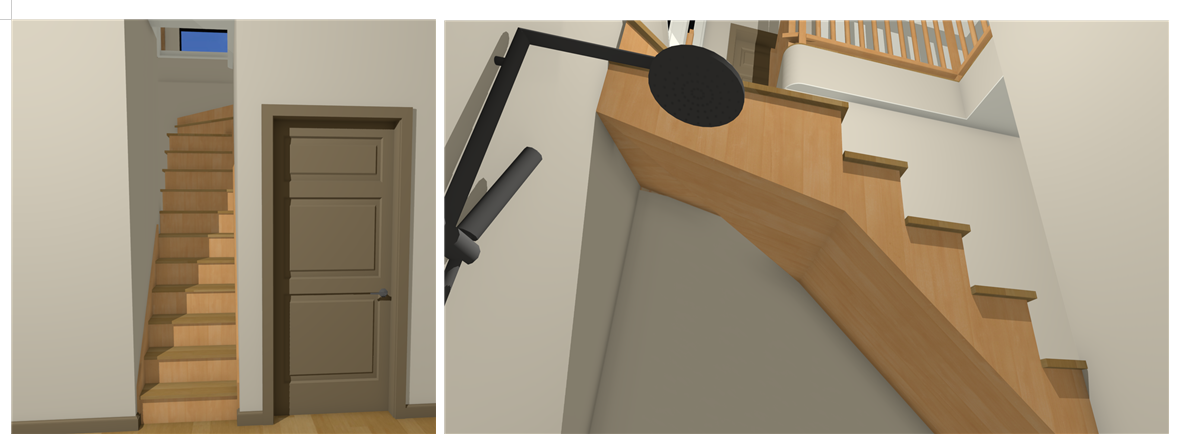

1층 거실에서 계단으로 올라가는데 화장실 벽을 뚫고 2층으로 오를 수 밖에 없네요.

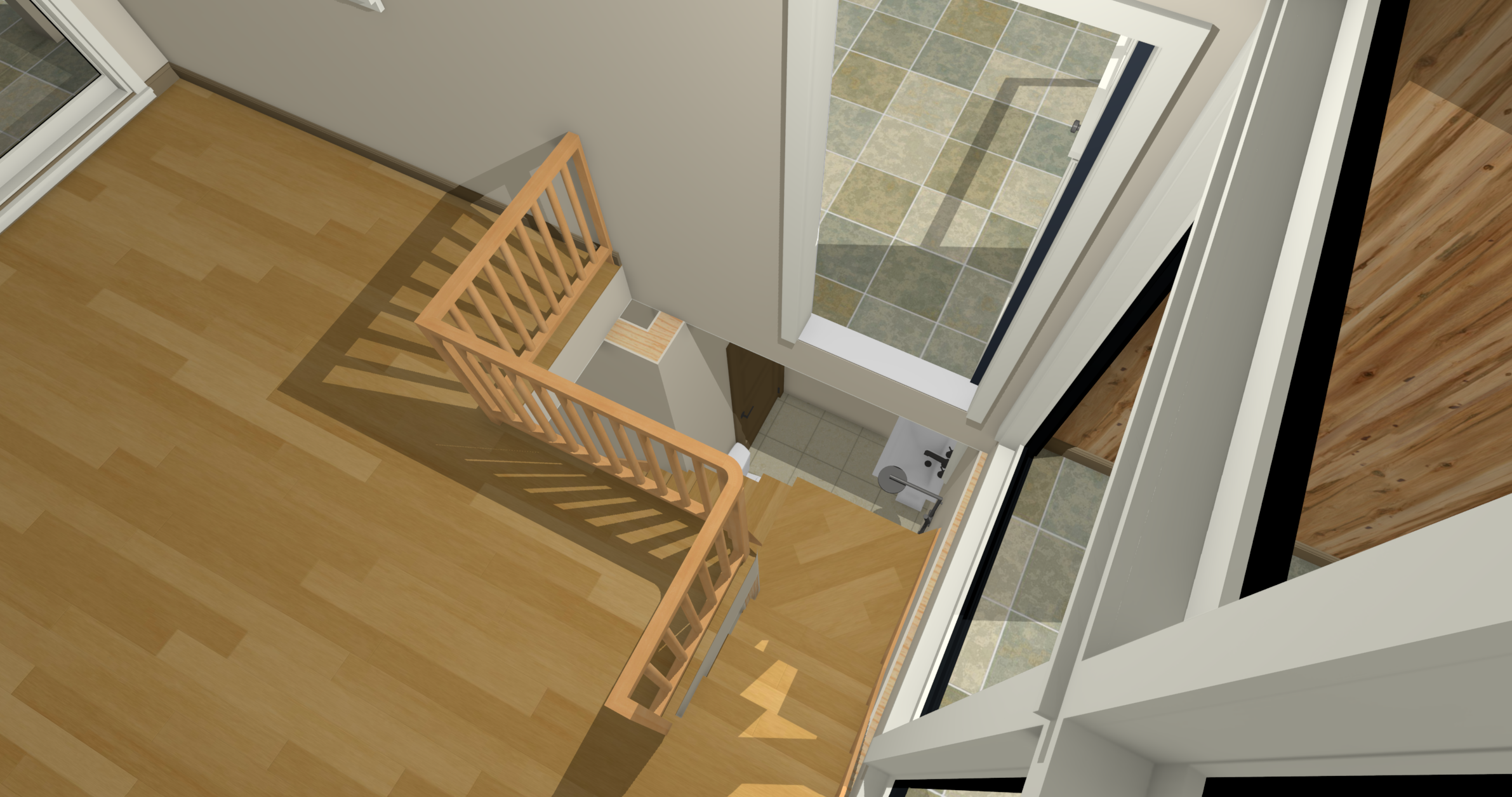

2층에서도 보겠는데요 발코니로 나가는 출입문은 어떻게하지요?

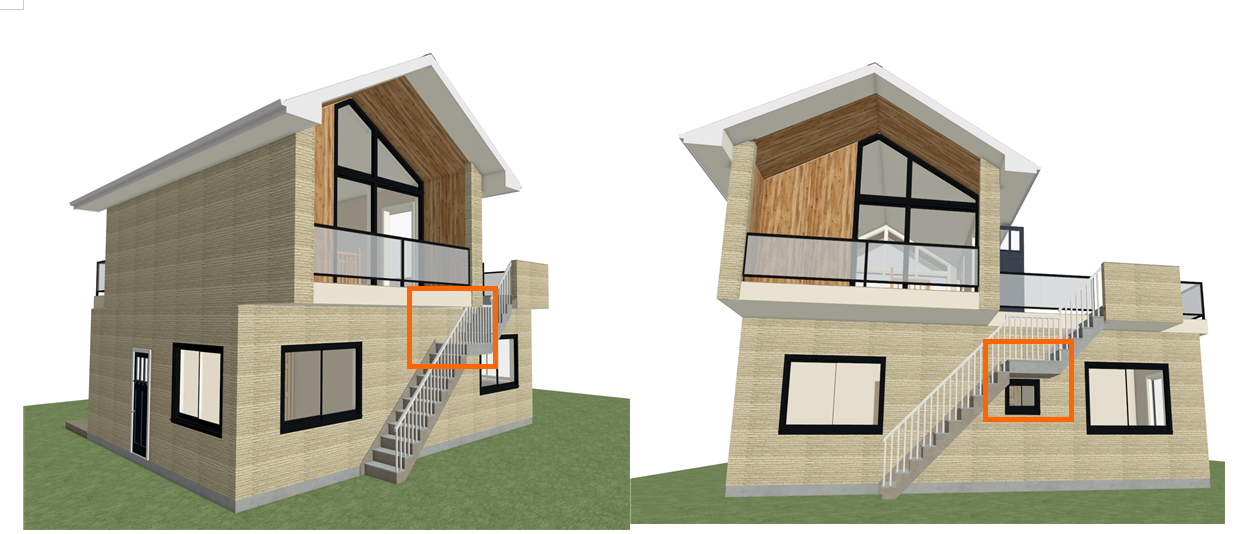

외부 계단도 살펴보시면 계단을 오르다가 머리를 쿵~ 찢게될텐데 어떡하지요?
화장실 창문이 없으면 환기가 안되서 불편하시겠고 그렇다고 우편으로 옮기면 사무실 창이 가려지고 ㅜㅜ

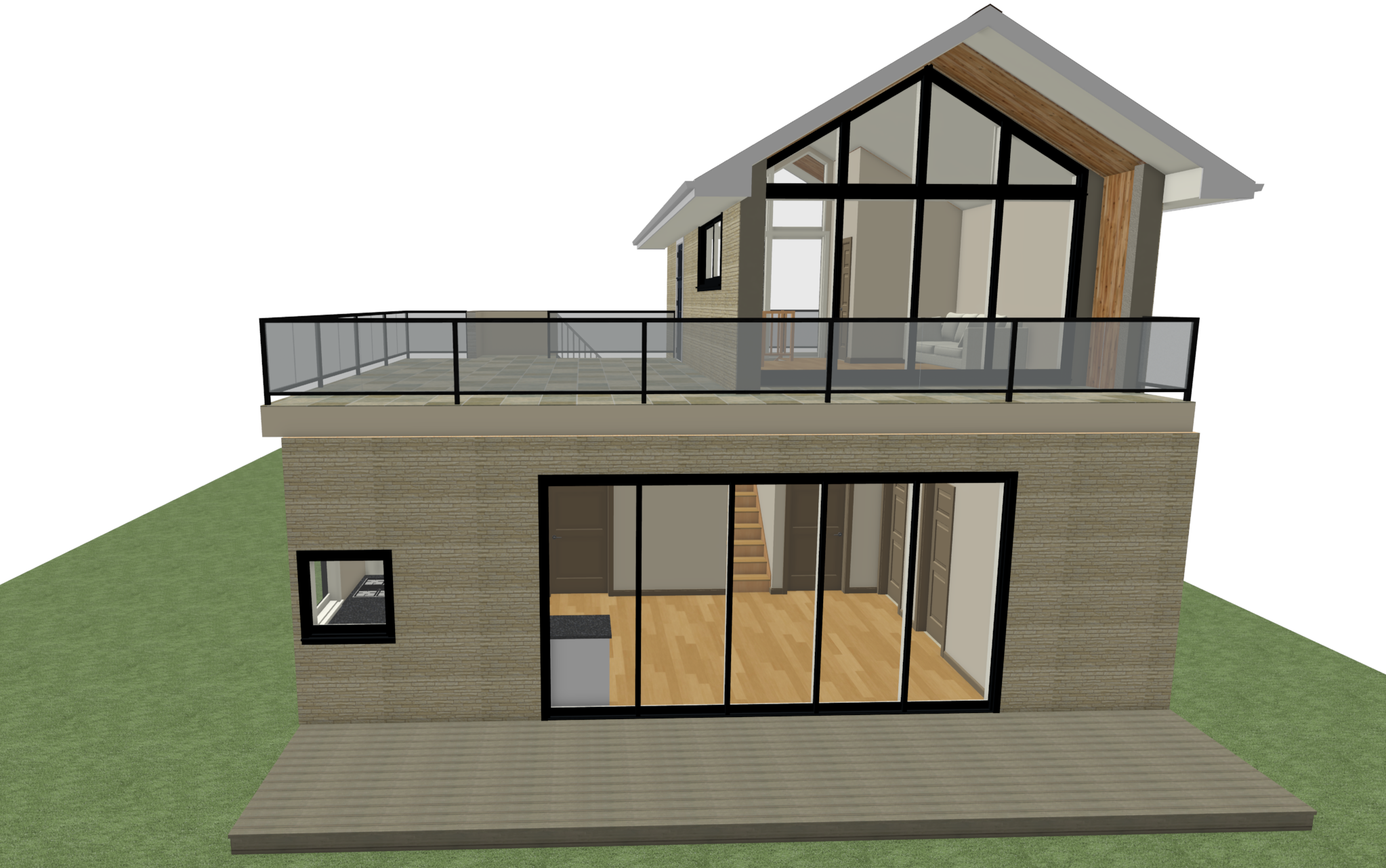

입체 도면

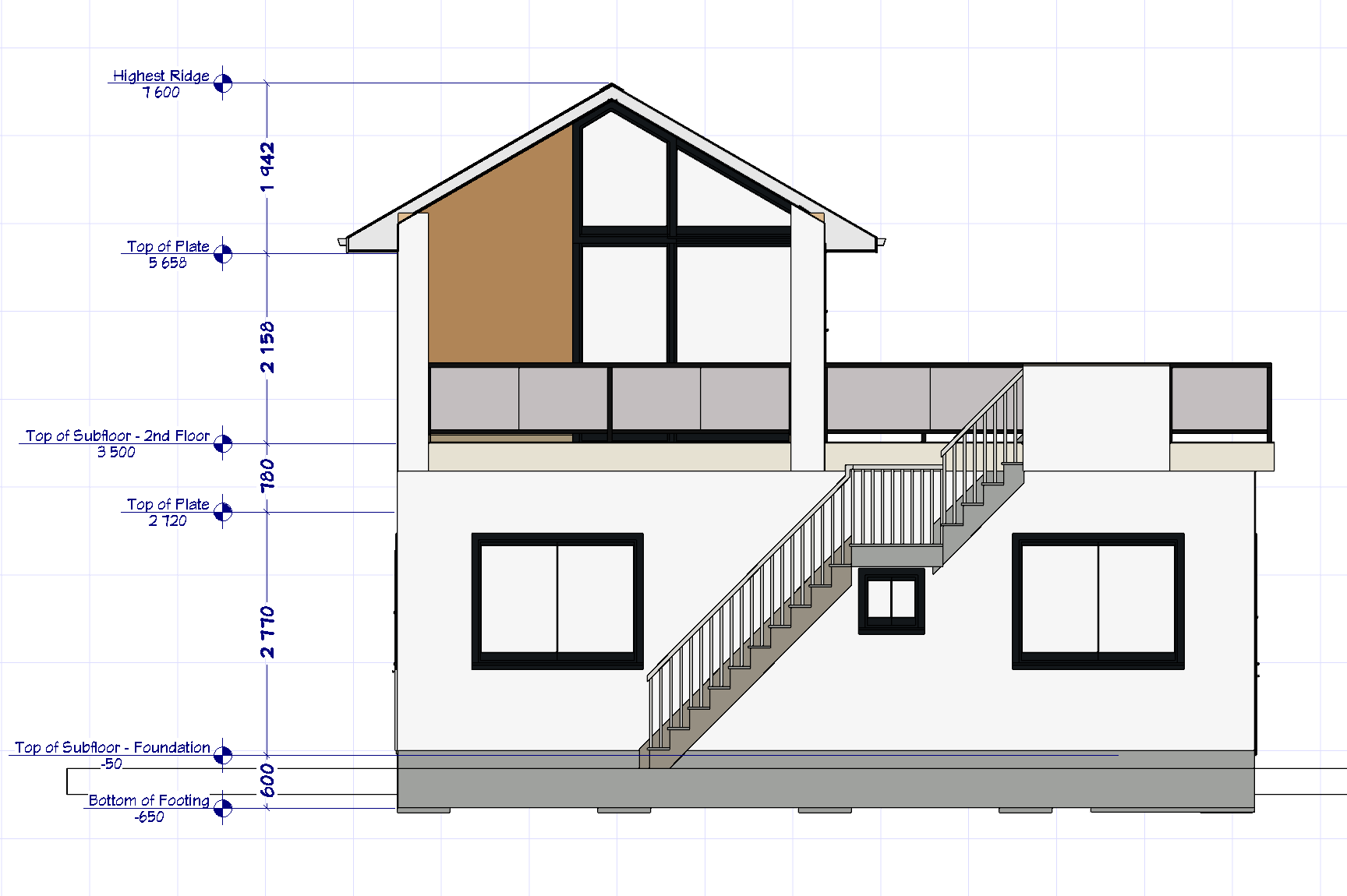

단면도
이상 살펴보시고 댓글 주세요 2차 3차 ~ 얼마든지 원하시는 대로 변경할 수 있겠습니다.
