흡기 및 배기시스템 / 흡기매니폴드
 개요 | |
 흡기매니폴드(intake manifold)는 흡입행정 시 공기와 연료의 혼합기를 실린더 안으로 유입될 수 있게 유도하는 통로이며, 균일한 혼합기의 양을 각 실린더로 분배하여야 한다. 각 실린더로 유입되는 혼합기의 양이 불균일하게 공급되면 엔진부조 및 출력에 영향을 준다. 그러므로 흡기매니폴드는 통기저항이 작고, 내면이 매끄럽게 되어 있는 것이 바람직하다. 또한 흡기매니폴드 내에 발생되는 진공은 브레이크의 배력장치에 이용된다.일부에는 흡기매니폴드는 내부에 가변흡기장치를 설치하여 엔진 부하에 따른 흡입효율을 극대화하여 엔진출력을 향상 하였다. 흡기매니폴드의 재질은 일반적으로 주철 또는 알루미늄 합금으로 제작한다. | |
|
구성 | |

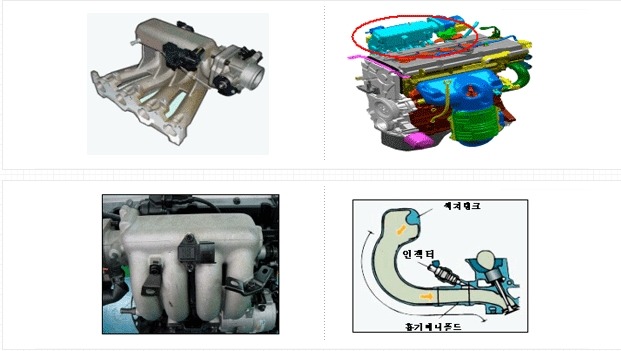

| 흡기메니폴드는 흡입효율의 향상을 위해 공기저항을 적게하고, 흡입관성을 이용하여 출력을 향상하는 구조로 되어야 한다. | |
|
| |
