전자제어서스펜션(ECS) / 프론트차고센서
 개요 | |
 앞 차고 센서 | |
| 보디와 앞 차축의 상대위치를 검출하여 차량 앞쪽의 바운싱, 노스다운 등의 차고 레벨을 검지하는 센서이다. | |
|
뒤 차고 센서 | |
| 보디와 뒤 차축의 상대 위치를 검출하는 일을 하는 것으로 차량 뒤쪽의 상태, 즉 바운싱 피칭 등의 차고 레벨을 검지하는 센서이다. | |
|
구성 | |

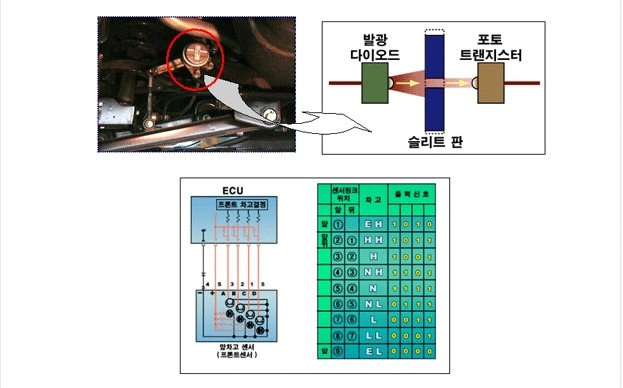

| 내부에 발광 다이오드와 포토 트랜지스터 그리고 슬리트 판으로 구성되어 있다. | |
|
| |
|
원리 | |
|
앞 차고 센서 | |
| 차고 변화에 대응하여 회전하는 디스크 플레이트가 4쌍의 발광다이오드와 포토트랜지스터 간을 회전하고 디스크 플레이트에 설치된 슬리트가 빛을 ON/OFF시키면 앞쪽의 차고 높이 변화를 9단계로 검출한다. | |
|
뒤 차고 센서 | |
| 디스크 플레이트에 설치된 슬리트가 빛을 ON/OFF시키면 앞쪽의 차고 높이 변화를 7단계로 검출한다. | |
 | |
| 자동차의 차고가 변하면 가운데 슬리트 판이 회전하고 발광다이오드에서 내보낸 빛이 포토 트랜지스터에 가해지면서 센서 출력값이 변하도록 하여 차고를 검출하게 되어 있다. | |
|
에쿠스 차량의 차고 센서 | |
 에쿠스의 경우 차고 센서가 가변 저항 타입이다. TPS 원리와 같이 차고에 따라 저항값이 변하여 출력값이 틀려지게 되어 있다. 센서 보디와 레버로 구성되어 있다. 앞 차고센서 1개 뒤 차고센서 1개가 장착되어 있다. 차고에 따라 저항값이 변하면서 9번과 10번으로 출력되는 저항값이 변하게 되고 그 값을 읽어서 차고의 변화를 알게 된다. |
