중형구조공작차[00소방서] 참고사항
1. 차량소속 : 00소방서 119구조대

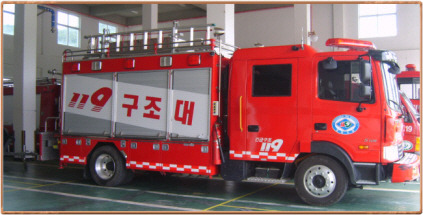

2. 차 명 : 0000호[중형구조차]
3. 차 종 : 현대 5t메가트럭[`09년 10월식 화이어택제작]
- 제 원 : 높이 3300mm , 길이 7715mm
너비 2320mm, 배기량 5899cc
크레인 최대 인출길이 6180mm

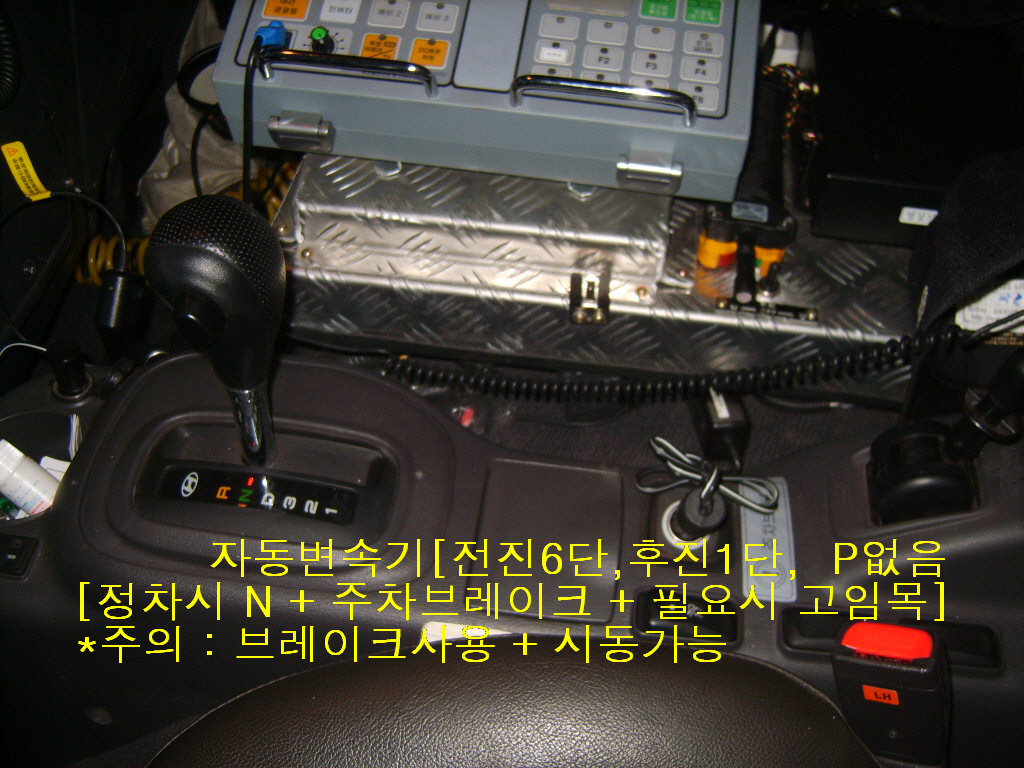

자동변속기 장착, 연비 8km, 기통수 6기통

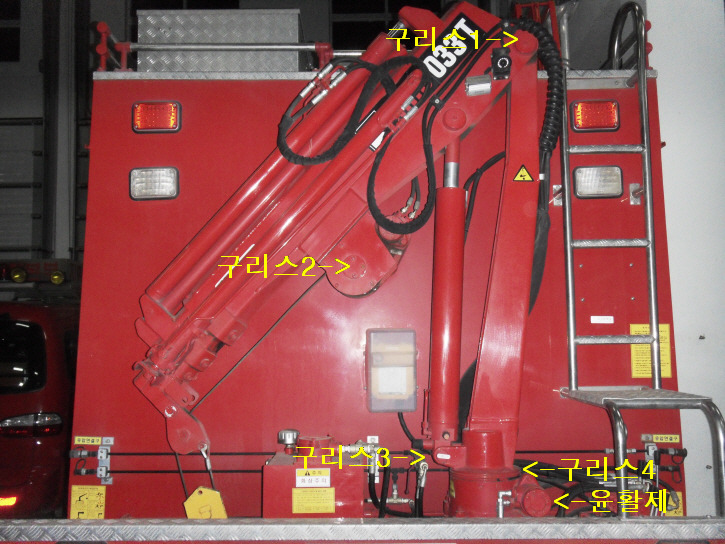

[점검1] 구리스 주입

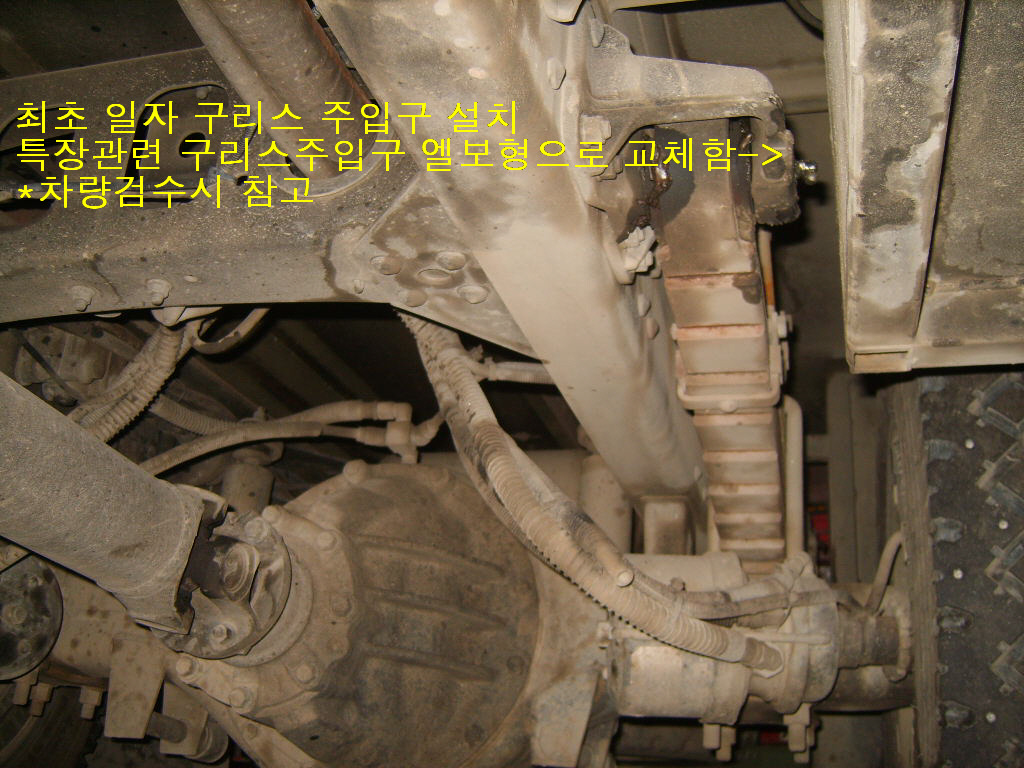

1) 차량하부 및 동력 인출 연결 조인트
2) 크레인 구리스 주입부 및 기타

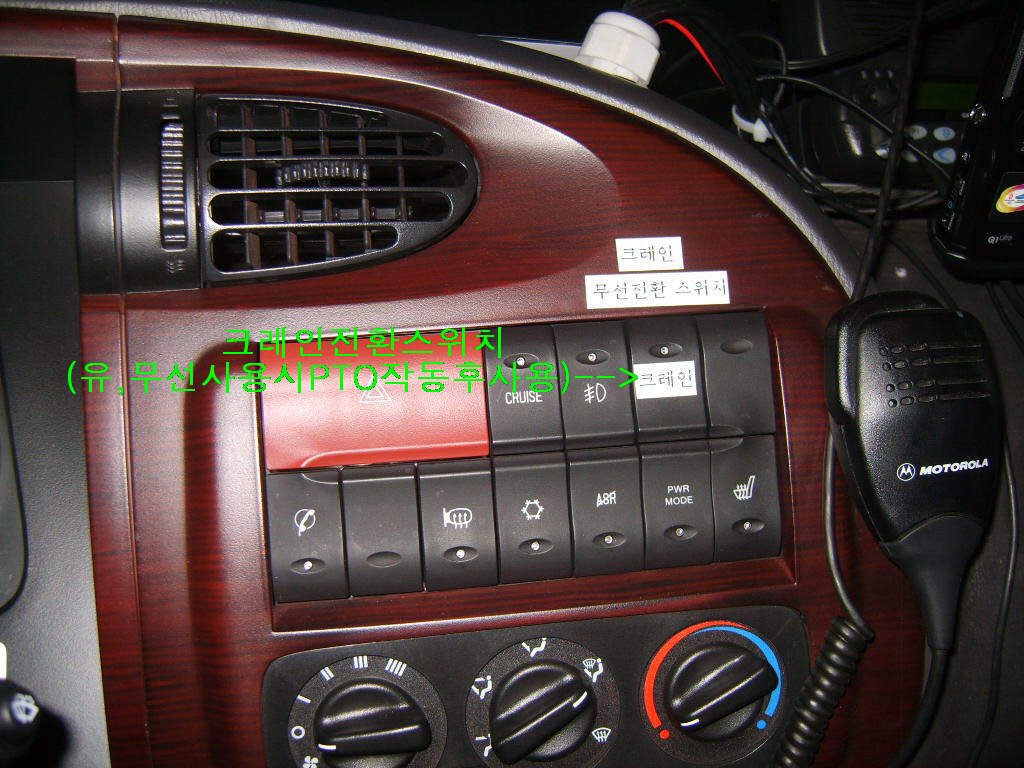

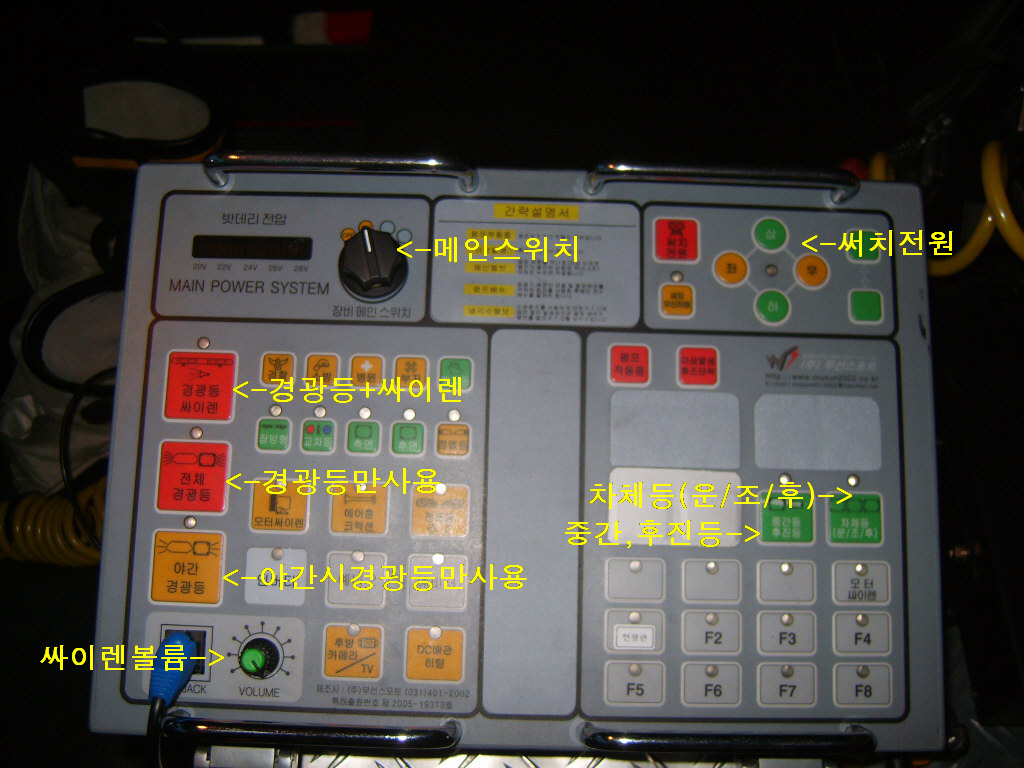

[점검2] FTC-DF시스템 메뉴얼(운전석조작판넬)
1) 경광등/싸이렌 SW : 싸이렌 및 경광등 사용 시
2) 전체 경광등 SW : 싸이렌 소리 없이 경광드 사용 시
3) 야간 경광등 SW : 경광등 속도가 느리고 밝기가 흐리다

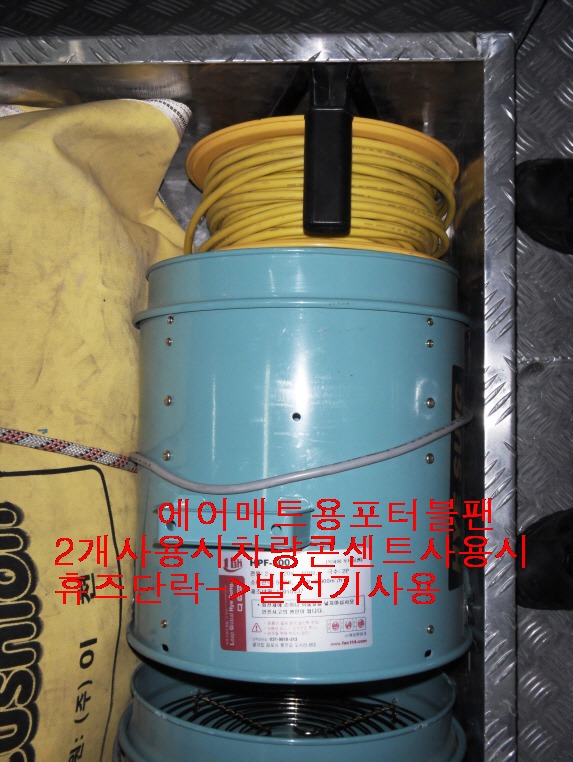

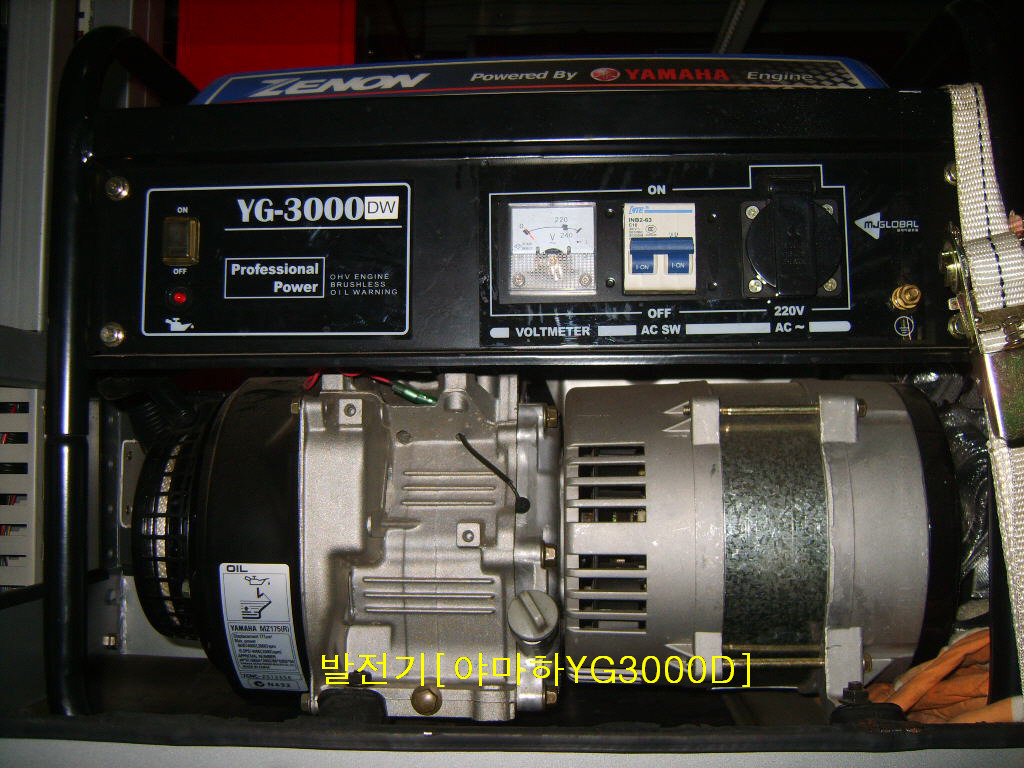

[점검3] 발전기 점검(야마하YG3000D)
1) 정지 시 1분간 공회전(무부하)운전 실시
2) 엔진off후 연료밸브차단
3) 엔진오일(가솔린 엔진오일 사용)
- 하절기 10W~30 / 동절기 5~30(-10도이하) SC급사용
- 오일교환 : 8시간 사용후 첫번째 교환, 이후 50시간마다 교환
- 기타소모품 : 매100시간마다 교환
[점검4]나이트 스캔

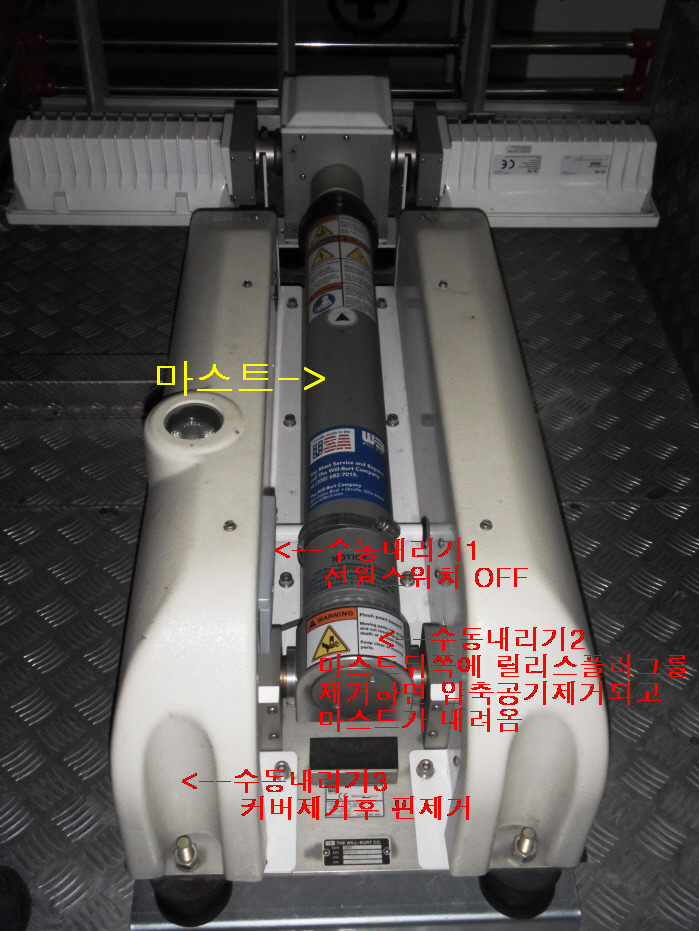

* 수동 나이트스캔 치프 내리기
- 접기 전 전원차단

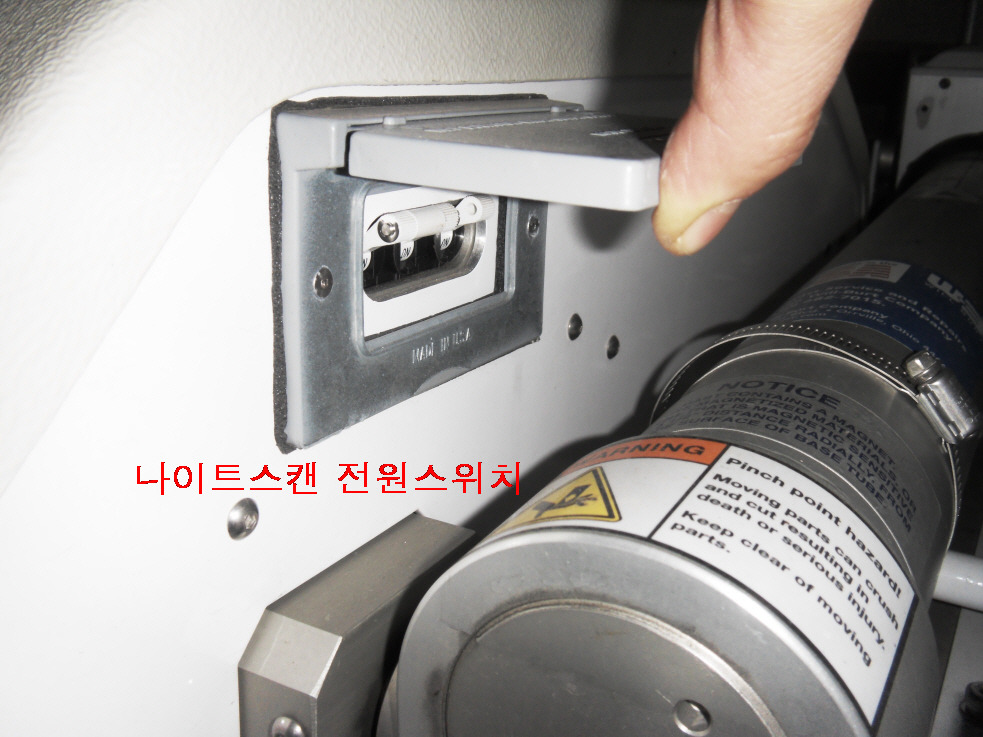

- 마스트 뒤쪽에 있는 RELEASE PLUG(릴리스 플러그) 제거=>압축공기가 빠져옴
- 이때 A 커버 보호덮개 제거후 코터핀과 클레비스 핀 제거

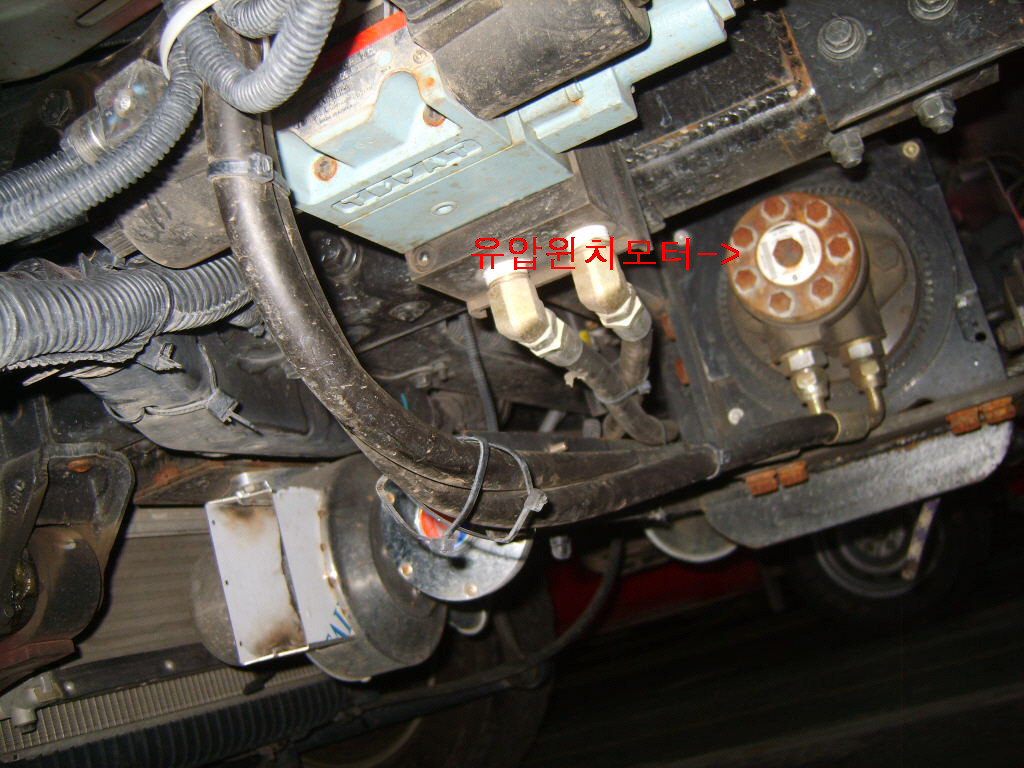

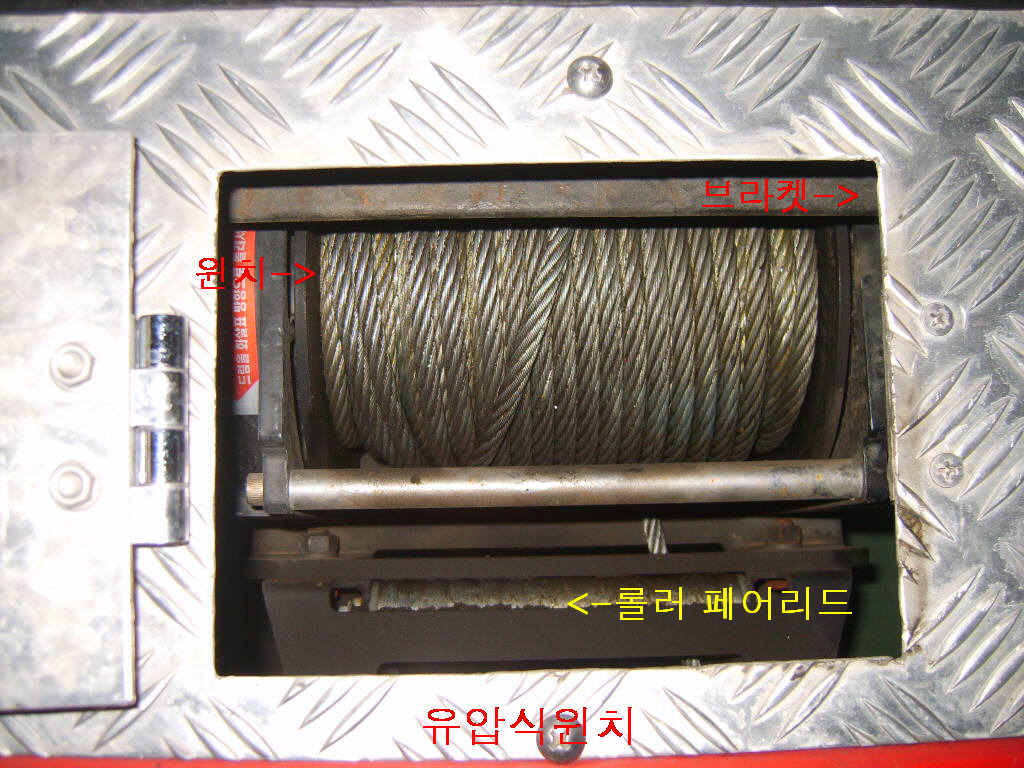

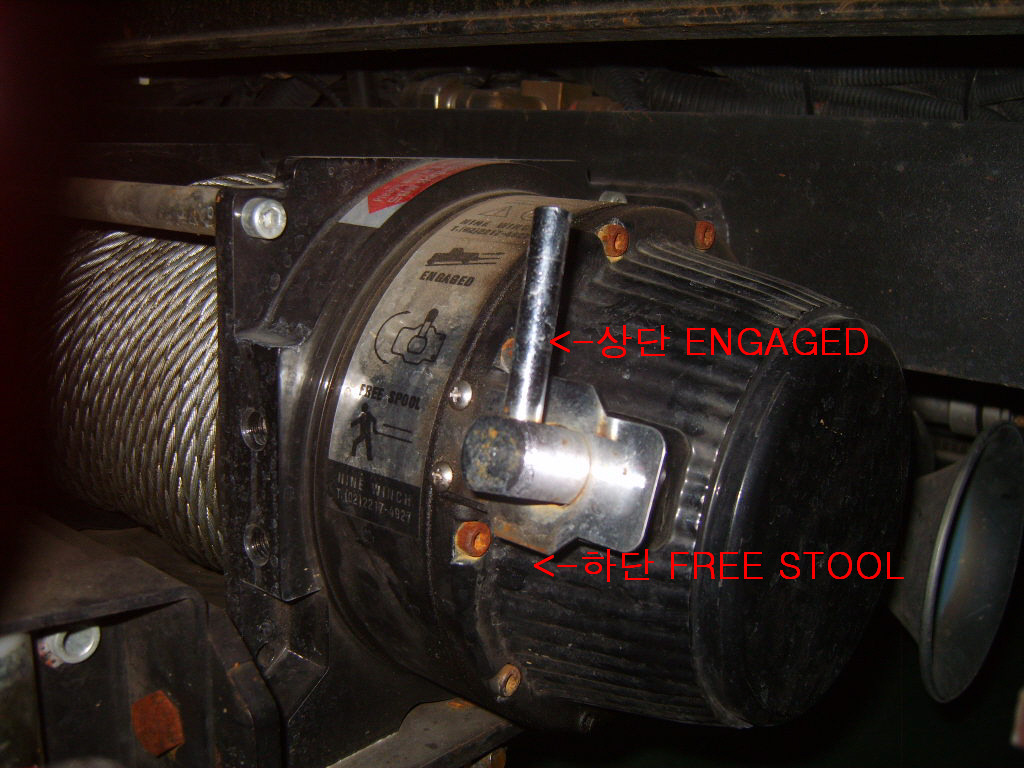

[점검5]유압식 윈치
- 최대 견인력 : 5400kg, 최대 견인속도 :10m/min, 와이어 : 10mm/ 길이 50M
- 유선 4M/ 무선 50M 조작가능
[점검6] 유압유 점검 및 교환
1) 유압량 : 최소점과 최대점 사이(중간적정)
2) 유압유교환 : 1년 2회 이상 교환(처음 1개월 혹은 100시간 작동후 교환)
3) 필터교환 : 최초 1개월 또는 50시간 작동 후 필터인서트 교환
(이후 500시간, 1년 2회 교환)
4) 교환요령 - 윗부분 볼트 3개 풀어준 후 필터 커버 들어냄
- 윙터트 풀고 필터인서트 제거한다
- 자석봉을 청소한 후 새 필터인서트를 끼운다
[점검7] 크레인

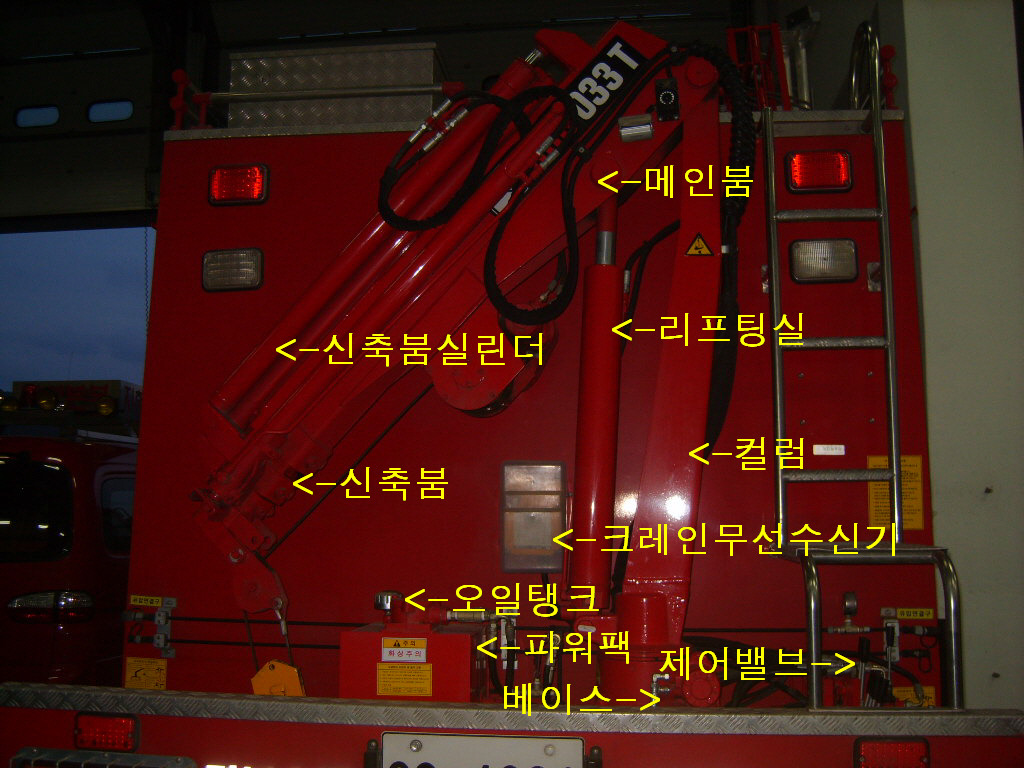

1) 주요구성품

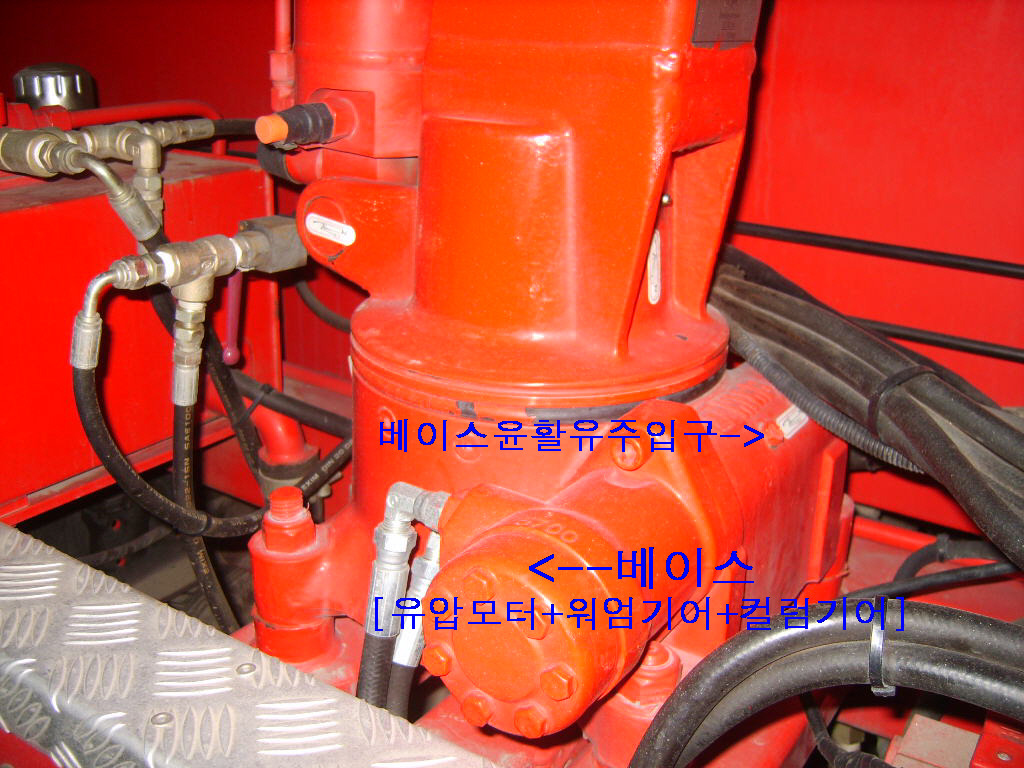

- 베 이 스 : 크레인을 차량에 고정시키는 장치
- 컬 럼 : 베이스 위에 설치 붐시스템 지지(메인붐과 리프팅 실린터에 연결)
- 붐시스템 : 메인붐, 신축붐 및 신축붐 실린더로 구성

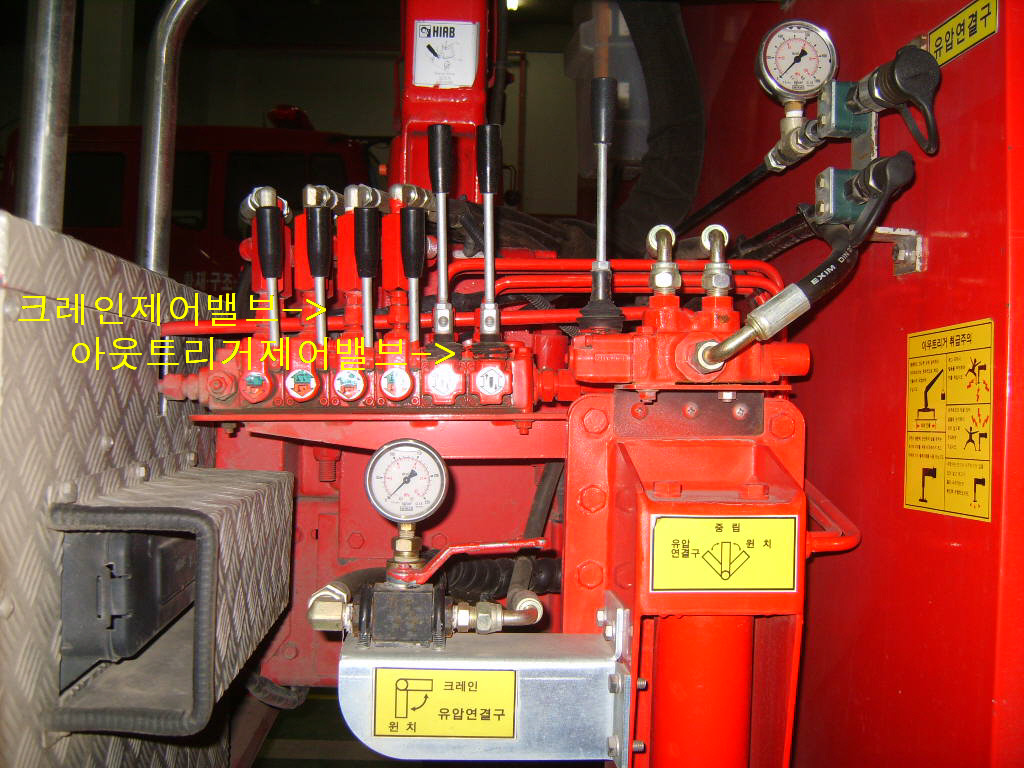

- 제어밸브 : 5가지 기능이 가능함
- 아우트리거 : 빔과 레그(원형)로 구성

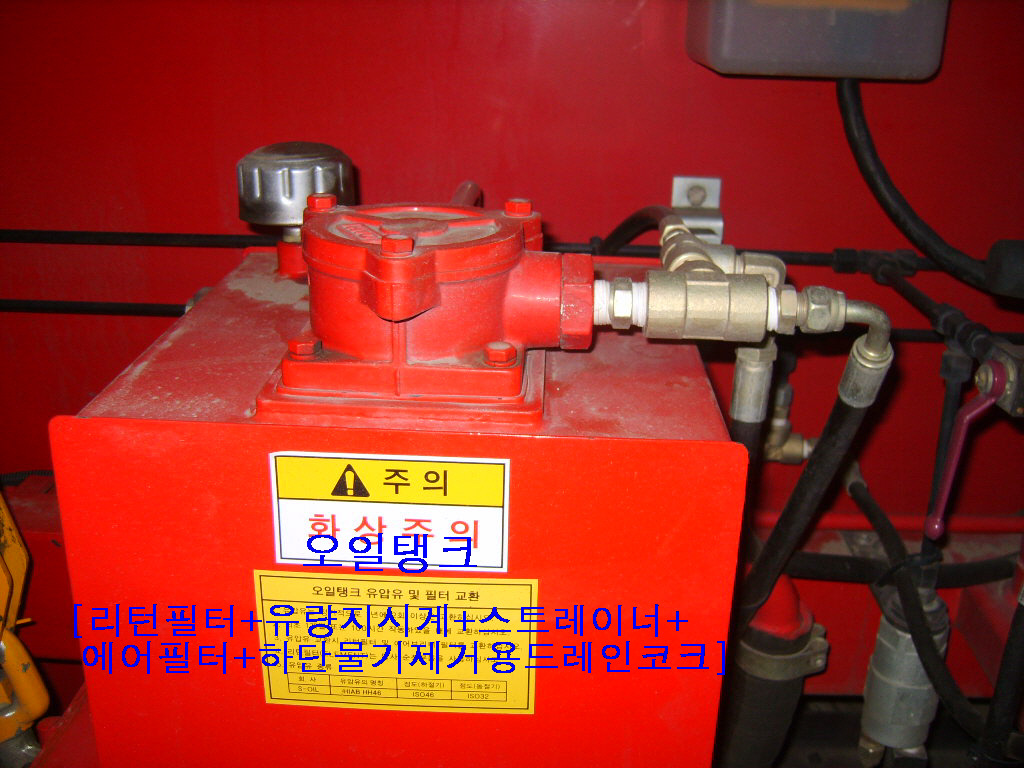

- 오일탱크 : 리턴필터, 유량지시계, 스트레이너, 에어 필터주유구,
드레인코크(물기 제거)로 구성
- PTO(동력인출장치) 및 유압펌프
2) 선회 웜기어 유격 검사
- 붐 수평 후 차량시동 정지
- 볼트 3개 제거 후 커버 제거
- 웜기어 샤프트가 축방향 움직임 있으면 안전볼트를 풀고 너트를 조여 움직임 차단.
* 붐 끝단 좌우로 흔들어 웜기어 샤프트가 축방향으로 움직임이 없는지 확인한다
*크레인 경사도가 있게 접힌 관계로 신축붐 실린더가 서서히 빠짐=>와이어에 피로를 주고 있음
[점검8] 영상기록장치
*구성품
- 영상기록박스 : 차량 내

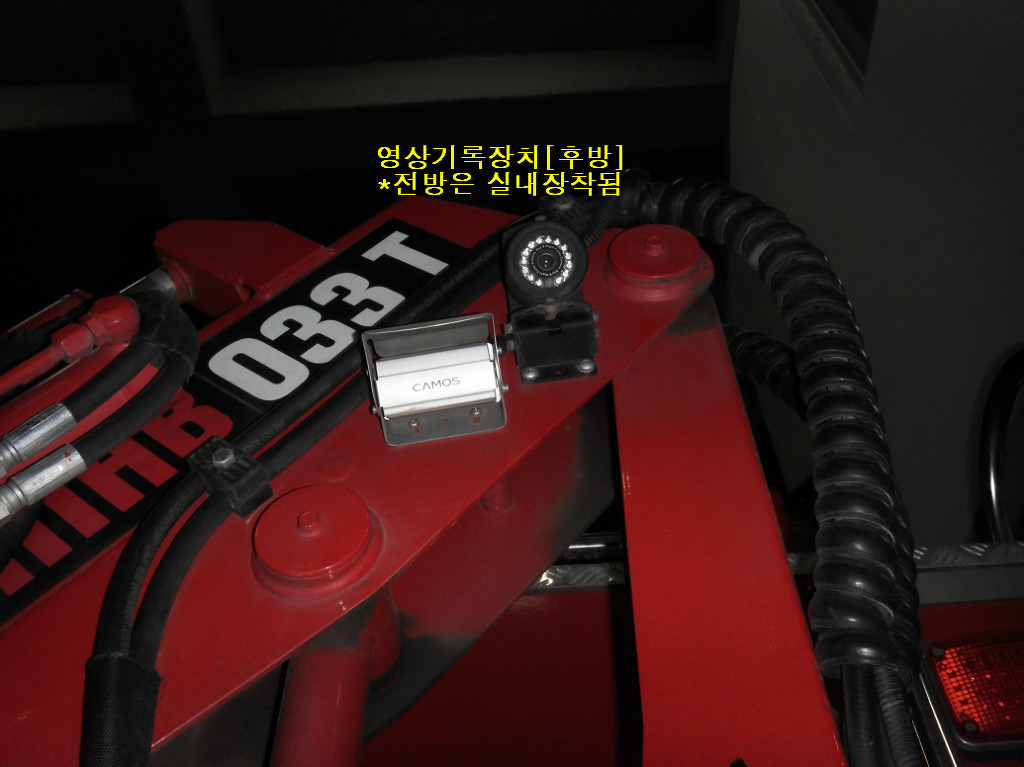

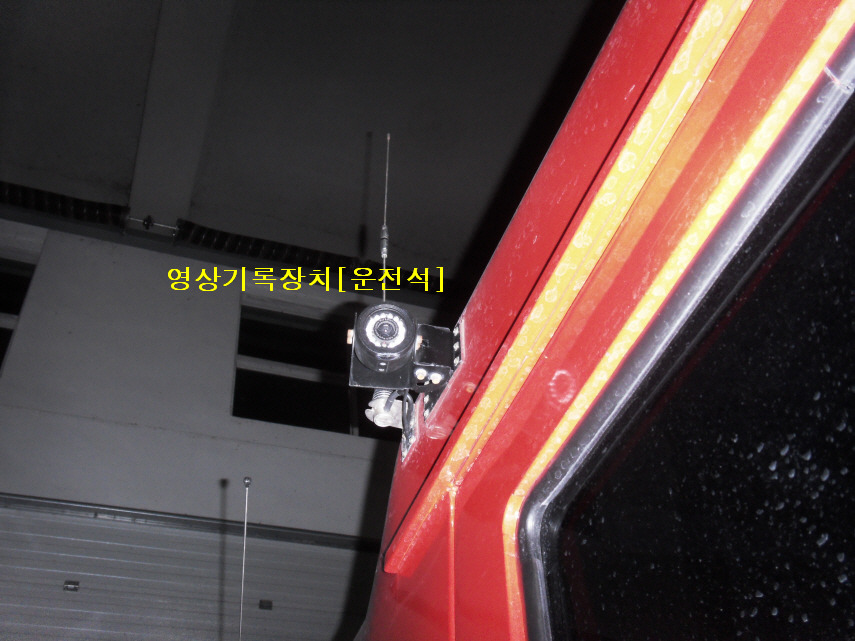

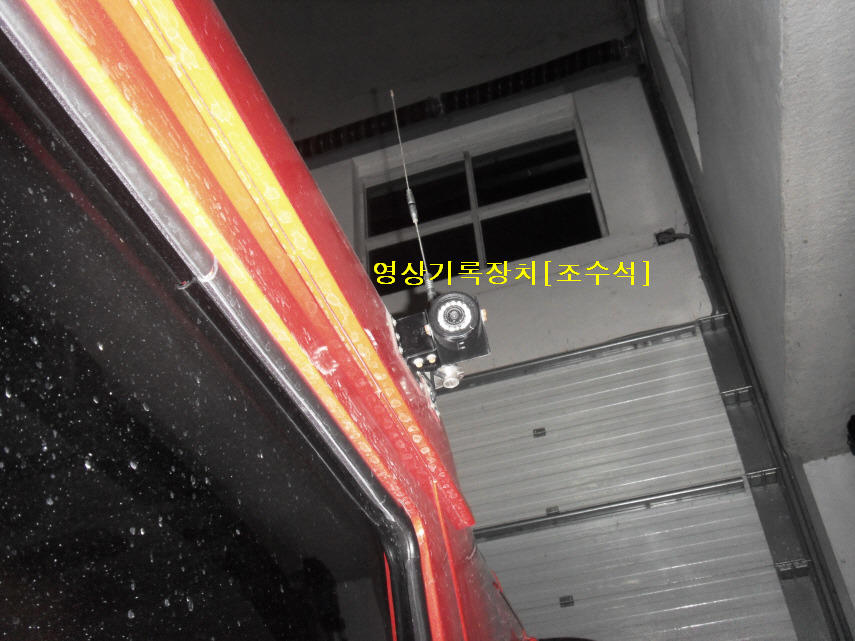

- 카메라 : 운전석 1, 좌, 우, 뒤 각 1개

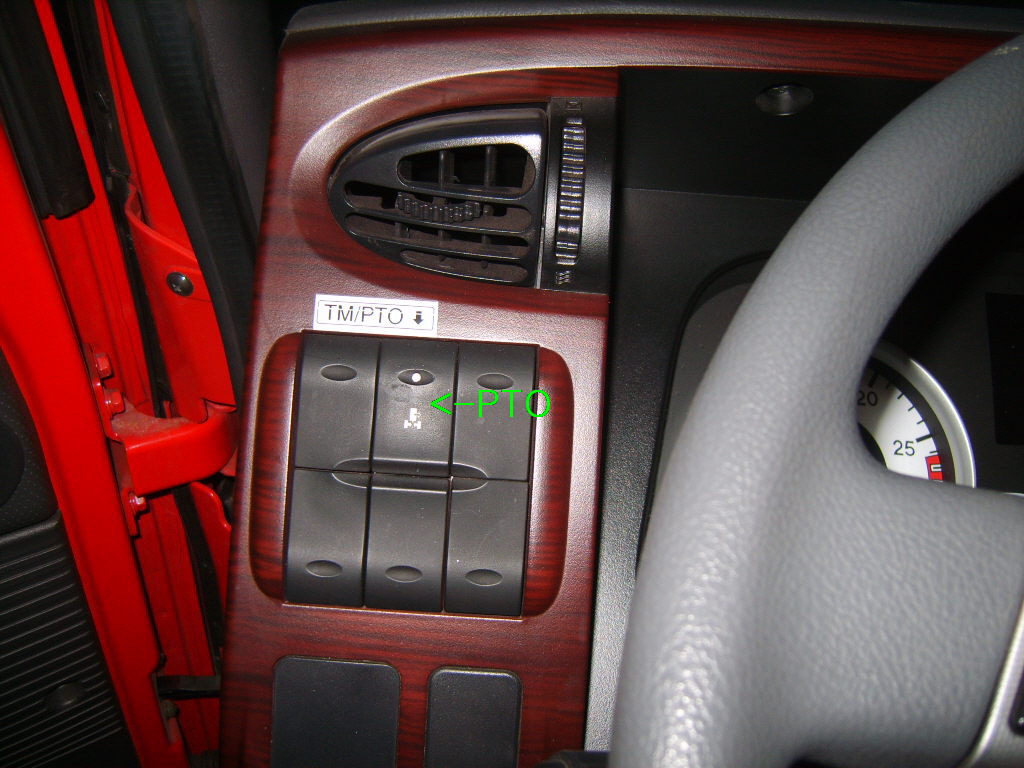

[점검9] 운전석 차량 조작관련
[점검10] 기타 참고사항

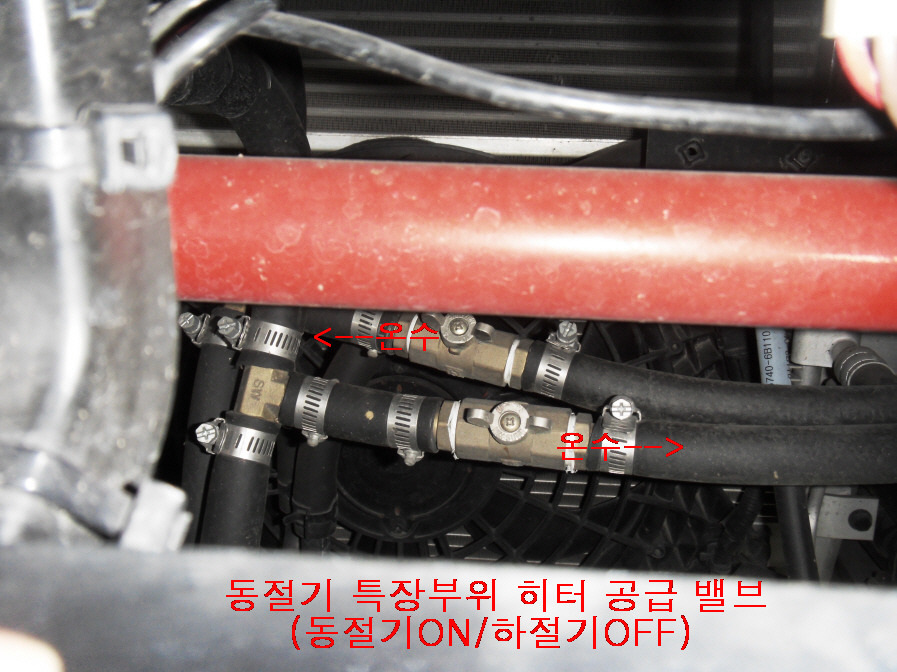

*프론트 정비패널 오픈하면 보임
