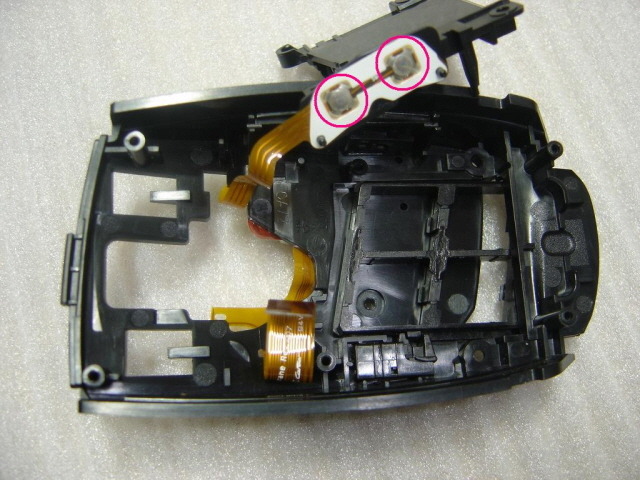

분홍색 원안의 저 스위치가 G9 / G9x의 앞으로/뒤로가기 기능버튼에 연동되어 작동하는 스위치입니다.
SMD(표면실장형) 형태의 스위치이고 필름 위에 부착되어 있습니다.
납땜으로 부착된 것은 아니고 테이프를 이용해서 부착한 상태입니다.
볼록한 형태를 취하고 있는데 버튼을 누르면 볼록한 가운데 부분이 오목해지면서 회로를 접점시키는 방식으로 작동합니다.
좀 더 쉽게 설명하면..

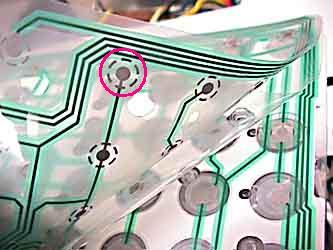

위의 사진은 맴브레인 키보드의 필름에 해당되는 부분인데 분홍색 원안의 저 부분을 실리콘 재질의 맴브레인이 누르면 접점이 이뤄져 해당 키의 글이 쳐지는 방식인데 이러한 작동방식이 G9 / G9x의 기능키에 그대로 적용되어 있습니다.
맴브레인은 실리콘 재질이라 거의 영구적인 반면 SMD 형태의 스위치는 그 부분이 얇은 철판으로 이루어져있어 오랜 기간 사용하게 되면 스트레스를 받게되어 내구성이 떨어지게 됩니다.
제대로 작동하지 않은 경우 분해해서 세척액으로 청소까지 해드린 경우는 있는데 교체를 시도한 경우는 없습니다.
부품은 해외에서 구매해 올 수 있는데 규격이나 제원이 공개되어 있는 상황이 아니라 적용시켰을 때 어떠할지 장담을 못하겠네요.
옴차에서 옴재로 스위치를 바꾸었을 때 클릭 감이 달라지듯이 이 스위치도 바꾸게 되면 클릭 감과 소음이 달라질 것 같습니다.
부품을 공수해오는 기간은 4~6일 정도 소요됩니다.
결론: 수리는 가능한데 수리 기간과 수리에 따른 클릭 감이 달라질 수 있습니다.
