[[PC용 소프트웨어]]Global Mapper 에서 수치지도와 좌표계 이용방법

[雲水]

===============================================================================

그전에 이곳 [기타자료실] 188번에 있는 화일들을 다운 받아 적당한 폴더를 만들어 저장하세요.

저의 경우는 [좌표계]란 폴더를 제컴에 만들고 그곳에 저장해 두었습니다.

===============================================================================

예) 관악산 수치지도 (Tokyo TM)를 불러 들인다고 가정하고 차례대로 진행 해보겠습니다.

GM(글로벌맵퍼 약칭)을 실행한뒤 해당 dxf 화일 (376122.dxf - 1:25,000)을 불러 들입니다.

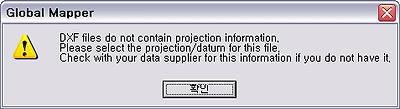

불러들이자 마자, 이 데이터의 좌표와 측지를 묻는 창이 아래와 같이 뜹니다.

좌표계화 측지계가 뭐냐고 묻는겁니다.

[확인]을 누르면.....

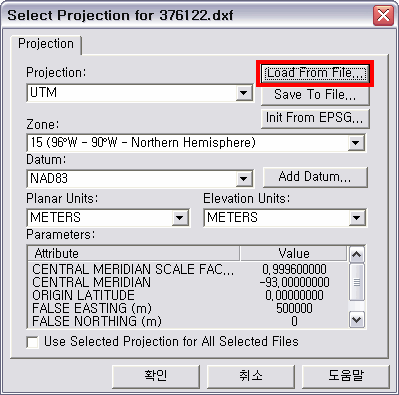

하기 창이 나타납니다.

표시된 곳을 클릭 합니다.

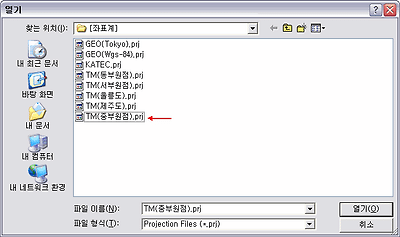

[기타자료실 188번]에서 다운 받아 저장했던 폴더를 지정하고, 그곳에서 [TM(중부원점).prj]를 선택하고 [열기]를 클릭 합니다.

  ** 관악산은 중부원점 입니다.

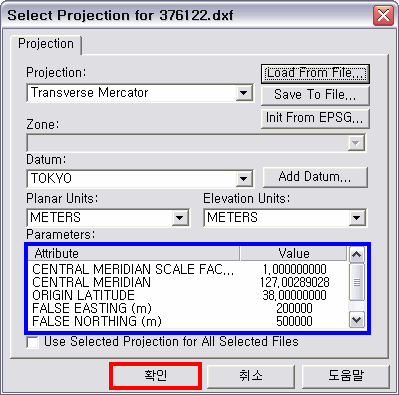

위에 보시다시피 자동으로 중부원점에 관한 내용이 표시 됩니다. 그냥 [확인]클릭

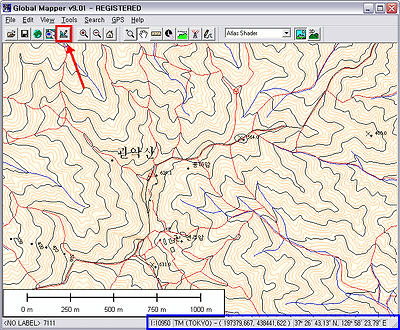

하기 파란 네모칸의 정보처럼 수치지도가 원본대로 TM/Tokyo로 잘 열렸습니다.

그런데 주로 사용하는 좌표/측지계가 Geo/wgs-84 니까 이것을 다시 전환 하여 사용하려면 상단에 빨간네모로 표시한 아이콘을 클릭하면.....

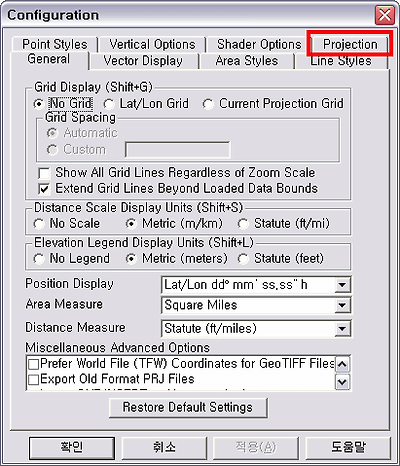

[Configuration] 창이 나타나고 빨간표시한 [Projection]을 클릭하면....

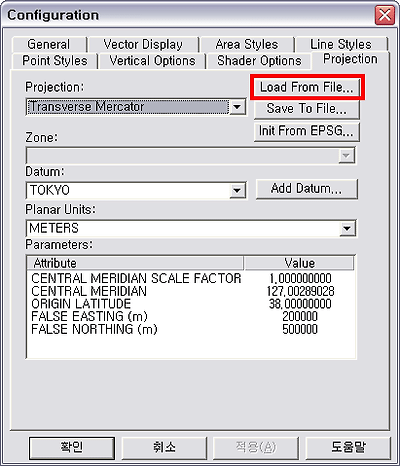

위에 설명에서 눈에 익었던 Projection 창이 다시 나타납니다.

위에 표시된 버튼을 클릭하여, 새로운 Projection 화일을 저장해둔 곳 으로 부터 다시 불러 와야겠죠...

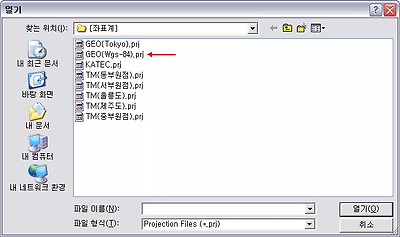

지리(경위도)좌표계와 wgs-84 측지계인 [GEO(Wgs-84).Prj]선택후 열기를 클릭합니다.

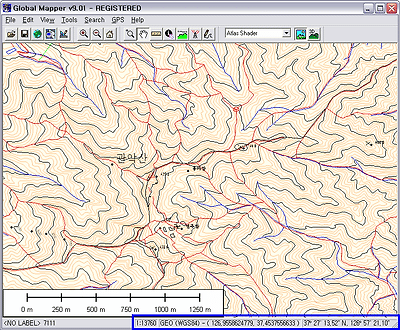

표시한 파란칸에서 볼 수 있듯이 제대로 변환 되었습니다.

=====================================================================================

경위도(GEO)좌표를 직각평면(TM)으로 변환하여 사용하는 반대의 경우도 쉽게 추리 하실 수 있겠죠.

또한 [질문과 답변   4874번]의 꼬릿글 내용처럼, CAD의 DWG, DXF 화일 등을 이 방법을 사용하여 손쉽게 수신기에 전송하여 사용 할 수도 있겠습니다.

** 그전에 활용팁730번 꼬리글로 간략 설명 하였었는데, 기회가 되어 좀더 자세히 작성 하였습니다.
