[[지도]]스캔된 종이지도에 1 x 1 cm 격자 긋기 (포토샵 이용) - for 유저그리드

[雲水]

=====================================================================================

우선 [기타자료실 311번]에 올려 놓은 [1cm-GRID (100px).pat] 화일을 적당한 폴더에 저장합니다.

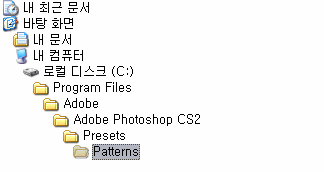

이 화일은 포토샵에서 사용될 제가 만든 패턴 화일로서, 포토샵에서는 patterns란 폴더에 저장 됩니다.

이왕 이면 이 patterns 폴더에 넣어두면 좋겠죠.

=======================================================================================

예)  국토지리원 1:25000 종이 지도에 1x1 cm 격자를 그어보기.

       예제지도 - [기타자료실 167번 / 아다곤님] 하동(도엽번호:357163)

포토샵을 실행 합니다  (포토샵 9.0 한글 기준)

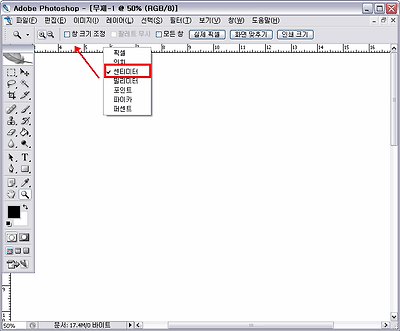

표시된 눈금자 위에 마우스 우클릭 한뒤 단위를 cm로 설정합니다.

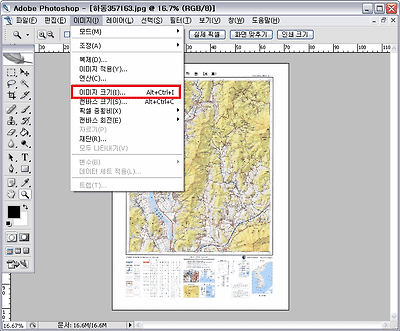

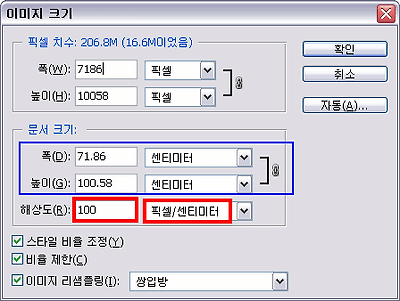

지도를 불러 들인뒤 [이미지 크기]를 클릭....

빨간칸 처럼 반드시 100 픽셀/cm로 맞춥니다.

         * (제가 패턴을 만들때 100 픽셀로 만들었기 때문입니다)

참고로 지도의 크기가 파란칸에서 보이듯이 대략 72 x 101 cm 입니다.

나중에 프린터 할때를 생각하여 알맞은 크기로 마음대로 조정 하시면 됩니다.

         * (원본대로 할려면 그냥 두시면 되고, 아니면 원하는 크기로 폭 길이만 고치면 높이 길이는 비례하여 자동으로 채워집니다)

         * 예로 A4 사이즈가 21 x 29 cm 정도 인가 그럴겁니다.   가로폭으로 A4 두장 정도 크기로 할려면 40 cm 전후로 정하면 될것이고, A4 한장으로 할려면 20 cm 전후로 설정하면 되겠죠.

            하지만 반드시 100픽셀/센티는 변경 하지 않으셔야 됩니다. (참고로 모든 단위들이 인치로 되어 있을텐데 윗 그림과 같이 모두 센티 단위로 변경하십시오.)

100 픽셀/센키로 변경하면 원래 열렸던 지도 크기보다 많이 커져 화면에 꽉 찰텐데 축소하여 보기좋게 작게 보실려면 키보드에서 Z 키를 누르면 됩니다 (그런뒤 alt 키를 누르면 축소와 확대가 번갈이 됩니다)

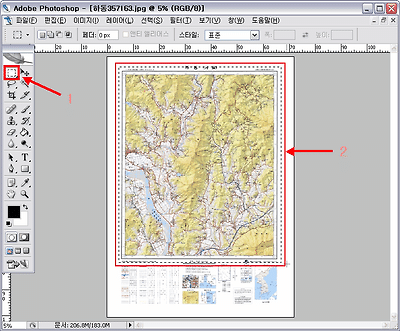

표시한 1번 [사각선택도구]를 클릭한뒤,  2번 처럼 격자가 그어질 원하는 크기만큼 마우스를 드래그하여 영역을 설정 합니다.

    (지도 전체를 다 그을려면 이 과정은 생략하셔도 됩니다)

    (1번 사각선택도구가 보이지 않으면, 그 위치에 있는 다른 아이콘을 마우스로 클릭한채 있으면 사각도구가 나타납니다)

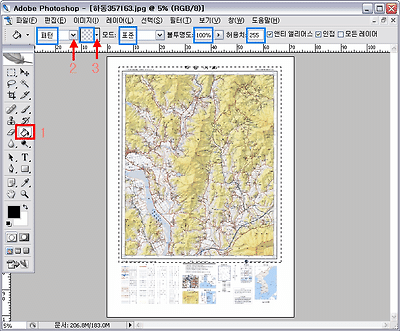

 1번 [페인트통]을 클릭한뒤,   2번을 클릭하여 [패턴]으로 변경 ,   3번을 클릭한뒤 (방법은 아래참고) 처음 폴더에 저장하였던 [1cm-GRID (100px).pat] 패턴을 불러 들인후 더블 클릭하면 윗 그림 3번 처럼 바둑판 모양이 보이는 패턴으로 활성화 됩니다.

나머지도 파란칸 처럼 수치를 변경 설정 합니다.

   (이때 마우스의 커서 모양이 화살표에서 페인트 통 모양으로 바뀌어져 있을 겁니다)

 *** 3번 패턴 변경법 ***

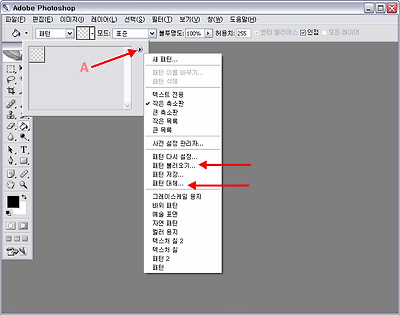

전 그림의 3번을 클릭한뒤, 나타나는 창에서 윗 그림처럼 A를 클릭한후 [패턴 대체(추천함)]나 [불러오기] 하여 미리 폴더에 저장했던  [1cm-GRID (100px).pat]를 불러오면 됩니다.

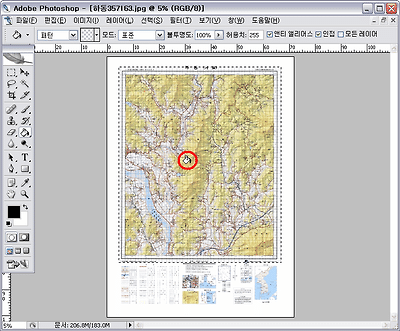

페인트통으로 변해있는 마우스커서를 위에서 선택한 영역(반짝거리는 사각 점선)위에 놓고 한번 클릭을 한뒤 잠깐 기다리면 선택한 영역 전체가 격자로 채워집니다.

    (격자가 그어진뒤 반짝거리는 선택영역 사각형을 없앨려면 [ctrl + D] 키를 함께 누르시면 됩니다)

                                                                                         =====  끝  ====

[결과물]

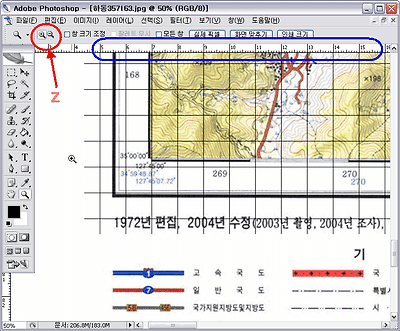

표시한 파란칸에서 볼 수 있듯이 cm 눈금자와 격자가 1 cm 크기로 꼭 맞게 되었습니다.

 (지도 보기 축소/확대는 키보드 [Z]키를 누른뒤 상단처럼 + 나 - 를 선택해도 되고 alt 키를 이용해도 됩니다.)

이제 완성된 지도를 프린터 하여 사용하면 됩니다.

이 방법을 이용하면 지도 크기에 관계 없이 항상 일정한 1x1 cm 크기의 격자를 그을 수가 있고, 또 필요에 따라 원하는 패턴을 작성하면 다른 어떤 크기의 격자도 만들어 그을 수가 있습니다.
