[[스샷]]순간정전방지 파워 서플라이 개조

작성자[스모모]|작성시간12.01.18|조회수703 목록 댓글 3

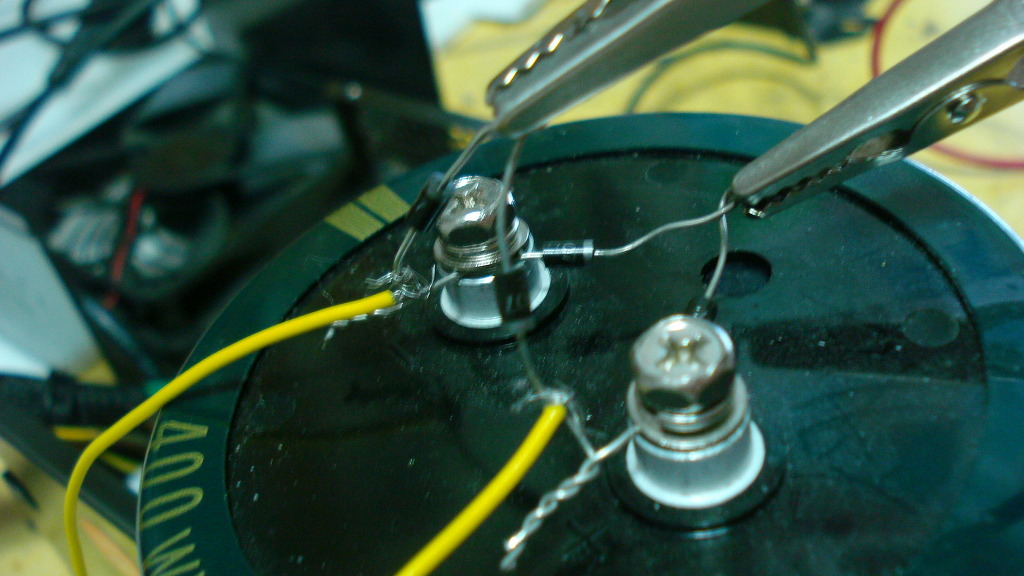

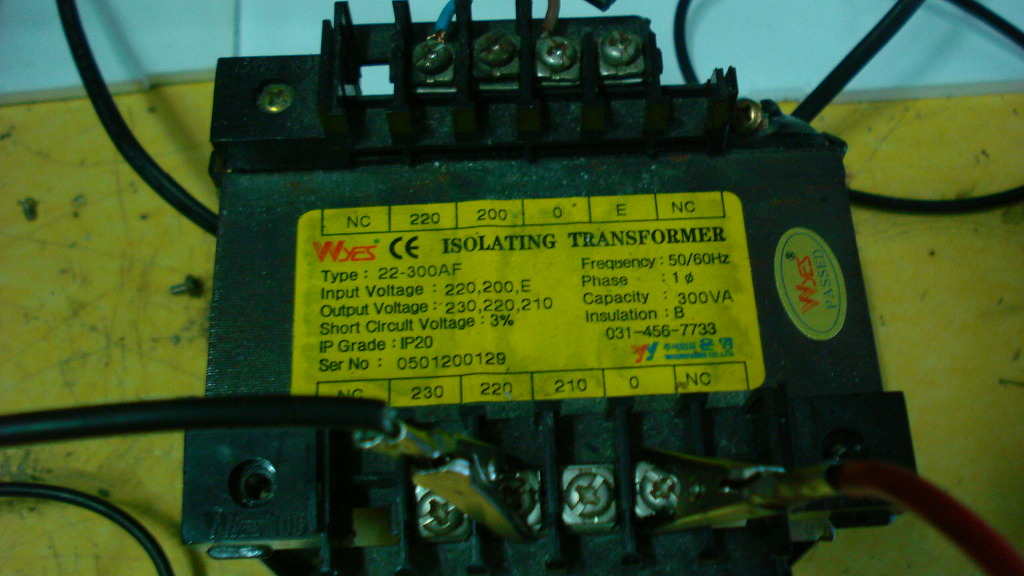

콘덴서로가는 전류를 제한해주기위한 트랜스.

그냥 파워기판에 직접 콘덴서를 연결하니 퓨즈와 여러 부품이 폭발해버려서 파워1개 버렷습니다..

촛점+손떨림 망.

컴파워등의 smps구조상 교류 220v 정류후 콘덴서로 전기를 저장하게 되는데

보통파워는 콘덴서가 아주 작아 잠깐 0.1초만 정전되도 바로 셧다운되게 됩니다..

그 전기 저장부인 콘덴서 용량을 대폭 늘려 대략 1초 정도의 순간정전을 막을수 잇게 됩니다.

원래  파워의 콘덴서 용량은 200v560uF 직렬로 400v 280uF입니다.

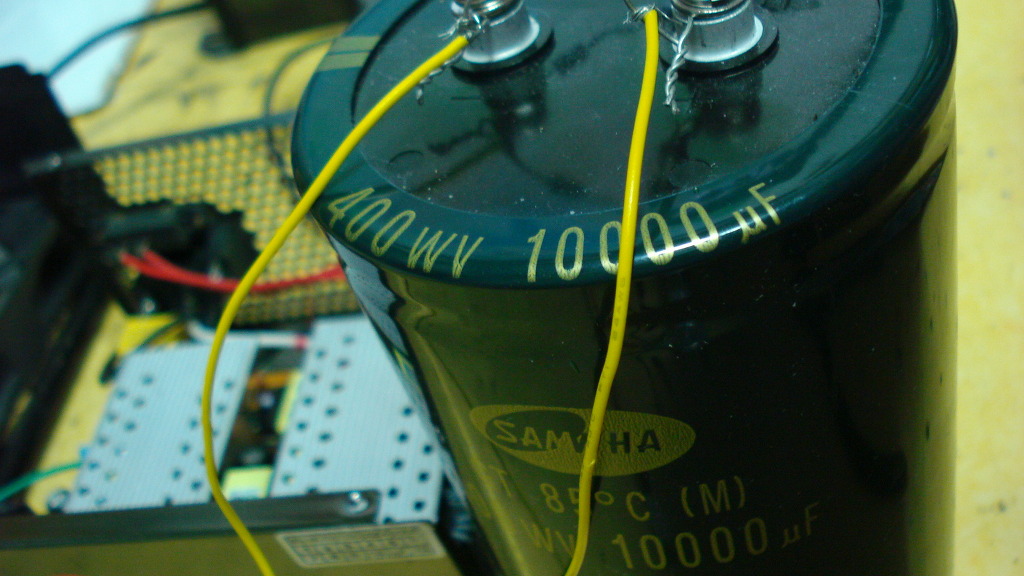

35배용량인 10000uF으로 늘려서 실험하엿습니다.

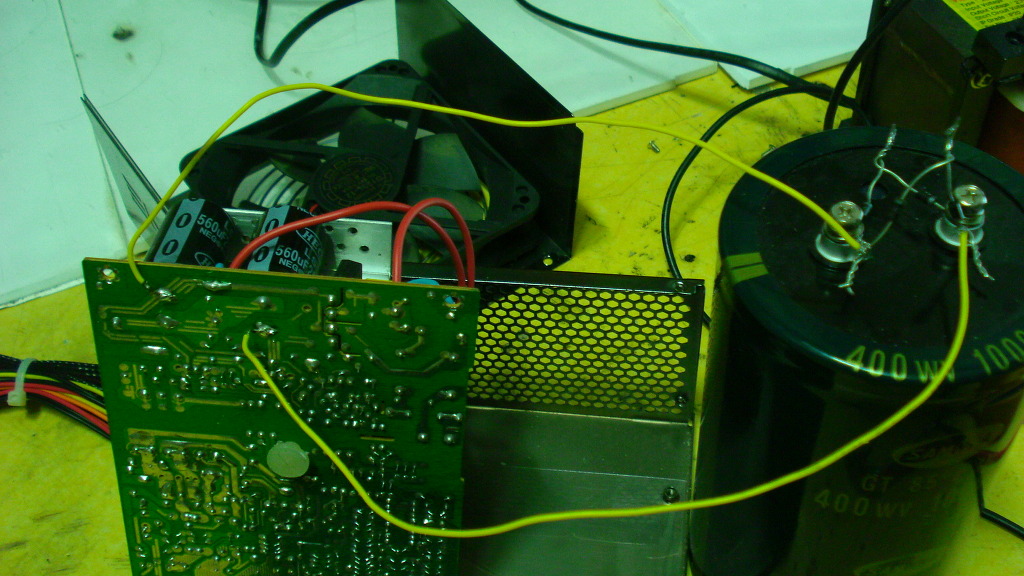

콘덴서에서 파워 기판으로 연결

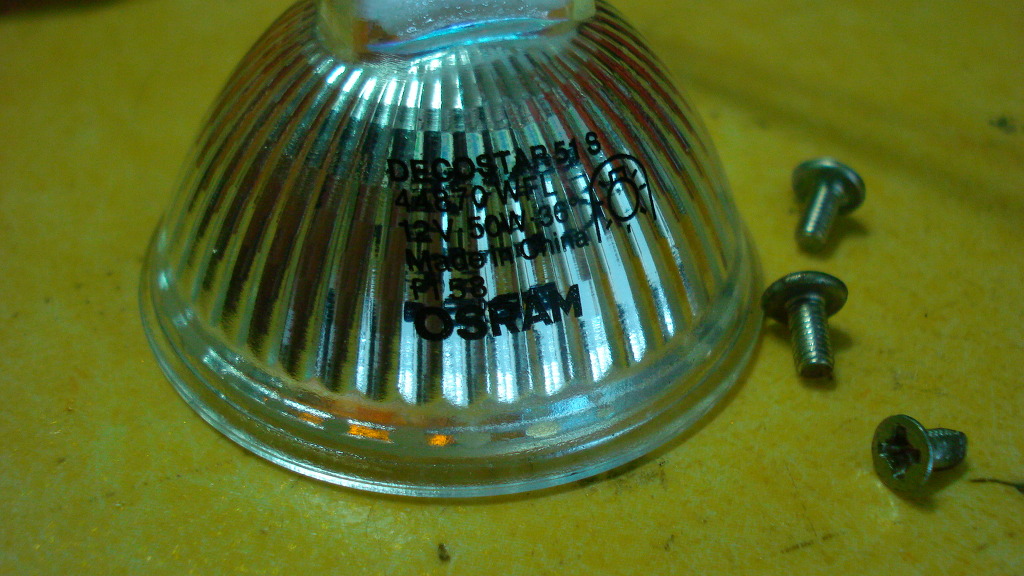

실험에서 더미 부하로 쓰인 50w할로겐등입니다. 2개를 사용하여 100w정도의 부하가 됩니다.

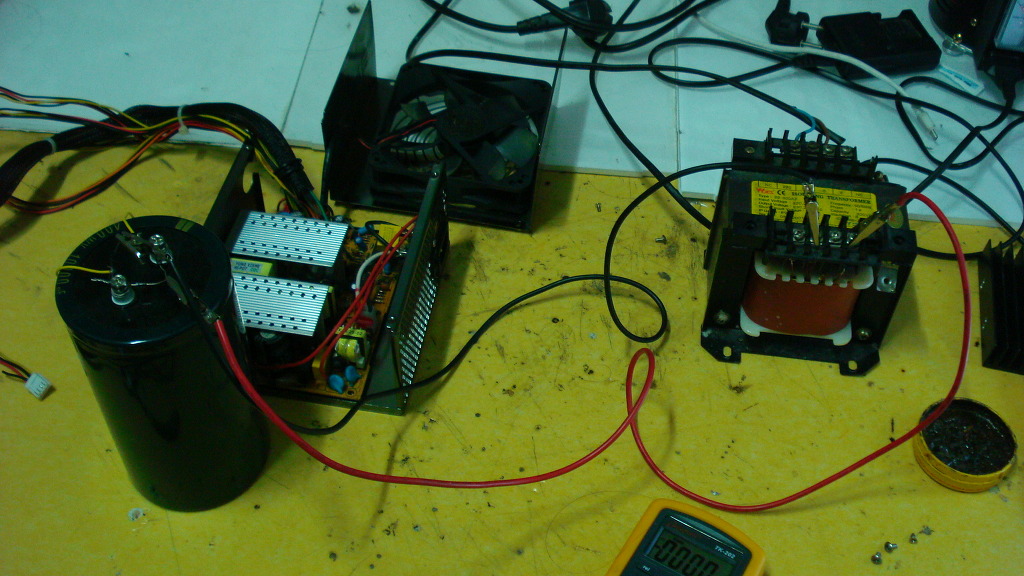

220v전원라인을 끊은 후 대략 2초정도는 버티는것을 확인할수 잇습니다.
