까페 회원분들이라면 왠만해선 다 하실줄 아시지만
이제 막 가입한 회원분들과 앞으로 다이를 하기위해 가입 하시는 회원분들을 위해서
EVO 앞카울 분해 사진 찍어 올릴게요
공지에 있는 글이 설명이 잘되어 있는데 구형 보이져카울이다 보니
똑같은데 헷갈려 하시는 분들이 계셔서
저도 비슷한 방식으로 EVO 버젼으로 올립니다.
사진으로 설명
녹색으로 동그라미 친 부분은 육각렌치 로 풀어야 합니다.
적색으로 동그라미 친 부분은 +자 드라이버로 풀어야 합니다.
하늘색으로 동그라미 친 부분은 10mm 복스로 풀어야 합니다.

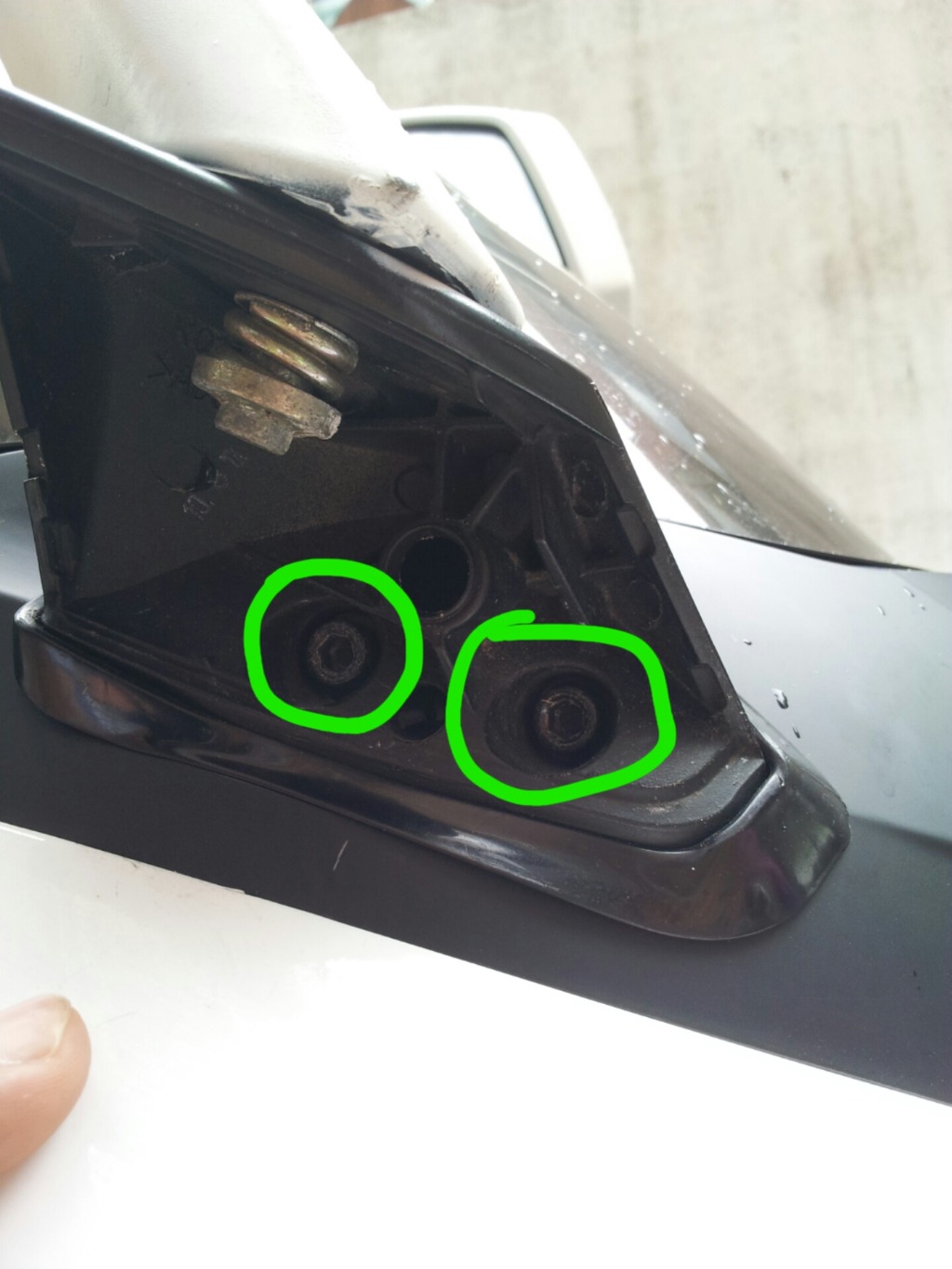

먼저 백미러 커버를 빼 주시고 양쪽 백미러 안에있는 육각볼트를 렌치를 이용해서 빼주고
백미러를 뺍니다.

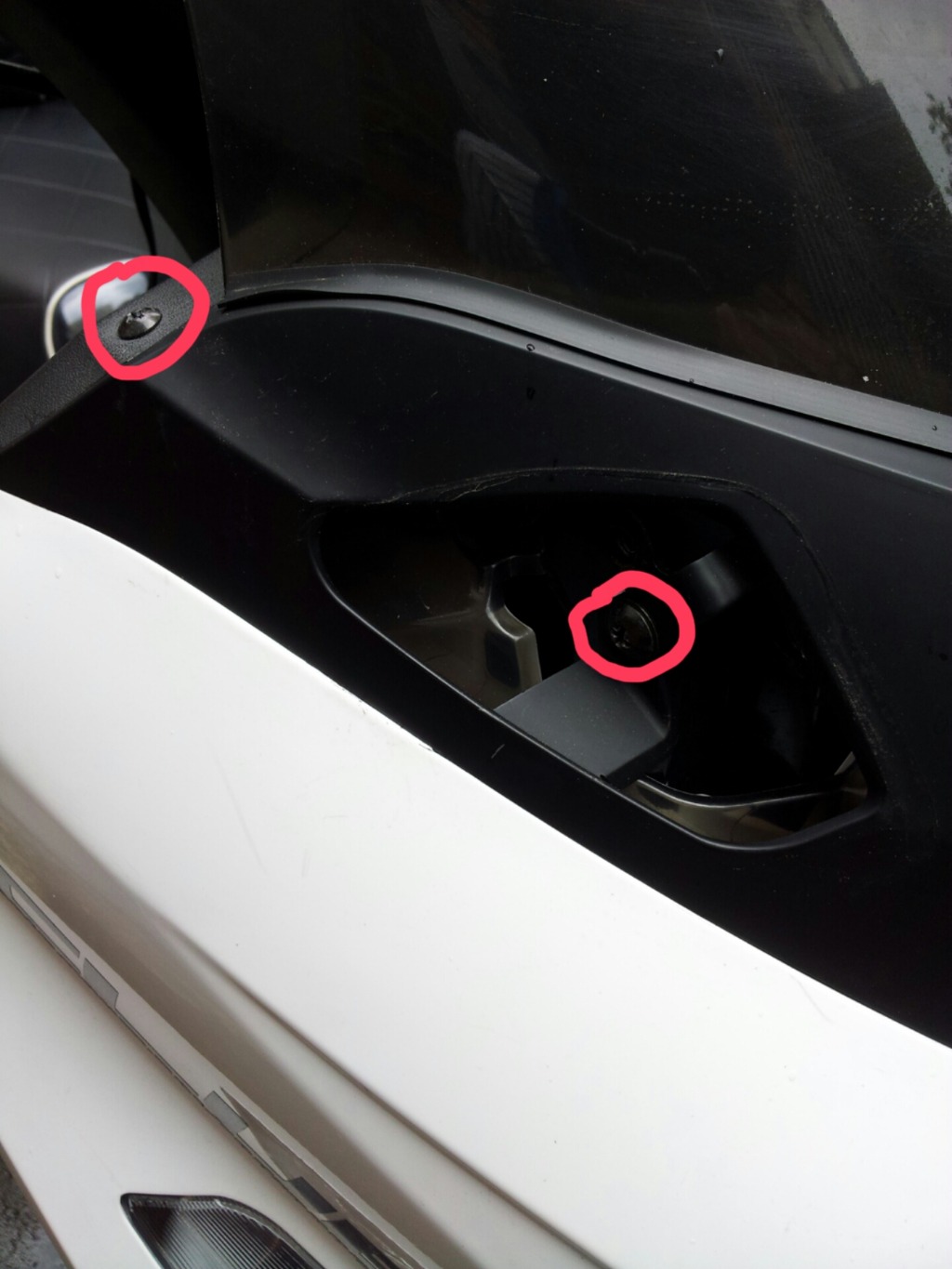

백미러 안쪽에 있는 나사와 윈드스크린 옆에 있는 나사를 +자 드라이버로 양쪽다 빼주고
가니쉬 밑쪽에 손을넣어 위로 올려 빼줍니다.

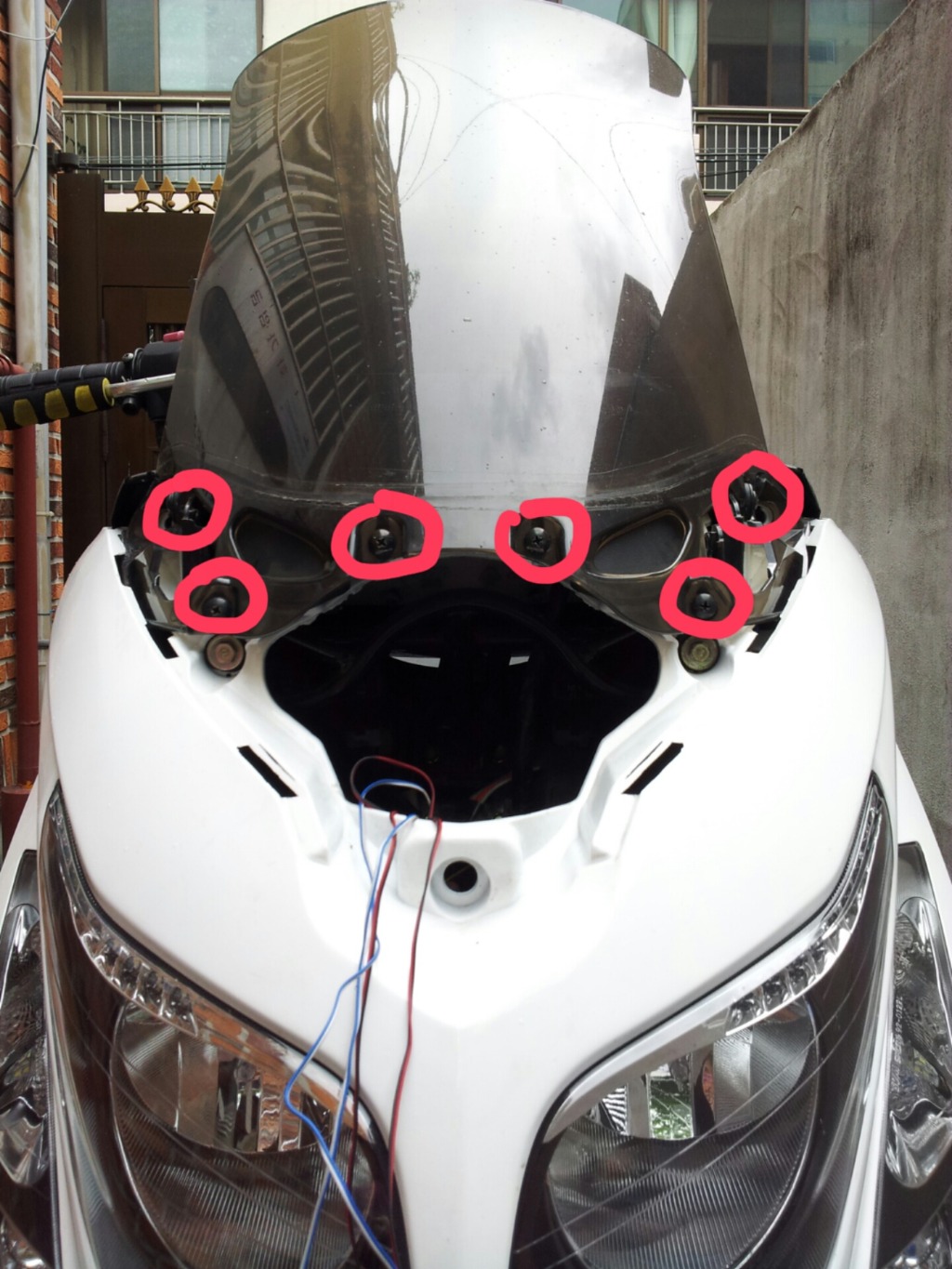

+자 드라이버를 이용해서 6개의 나사를 푼뒤 윈드스크린을 앞으로 살살 재끼며 올려서 빼줍니다

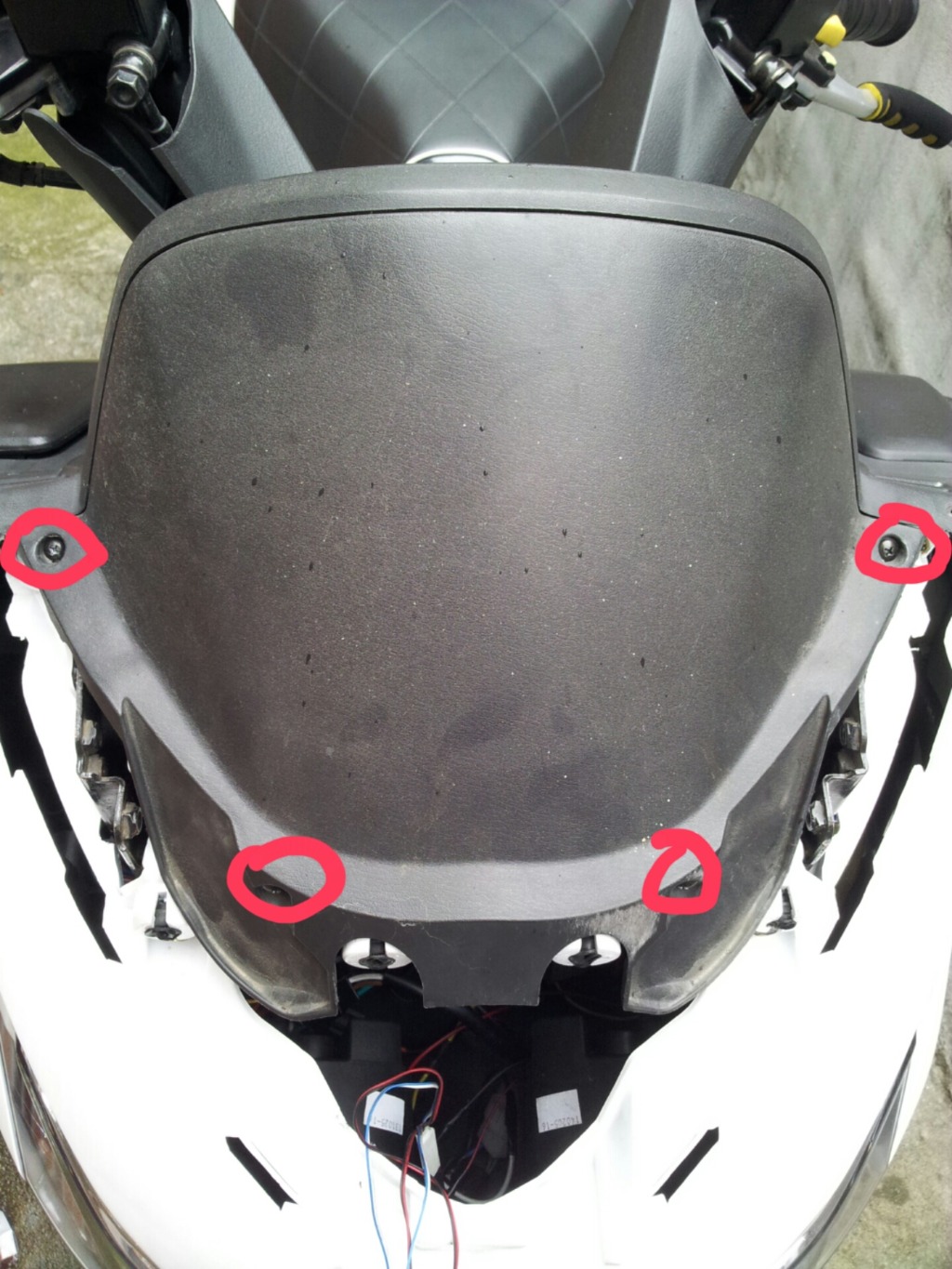

+자 드라이버를 이용해서 나사를 풀어준뒤 윈드스크린 뒷커버를 빼줍니다.

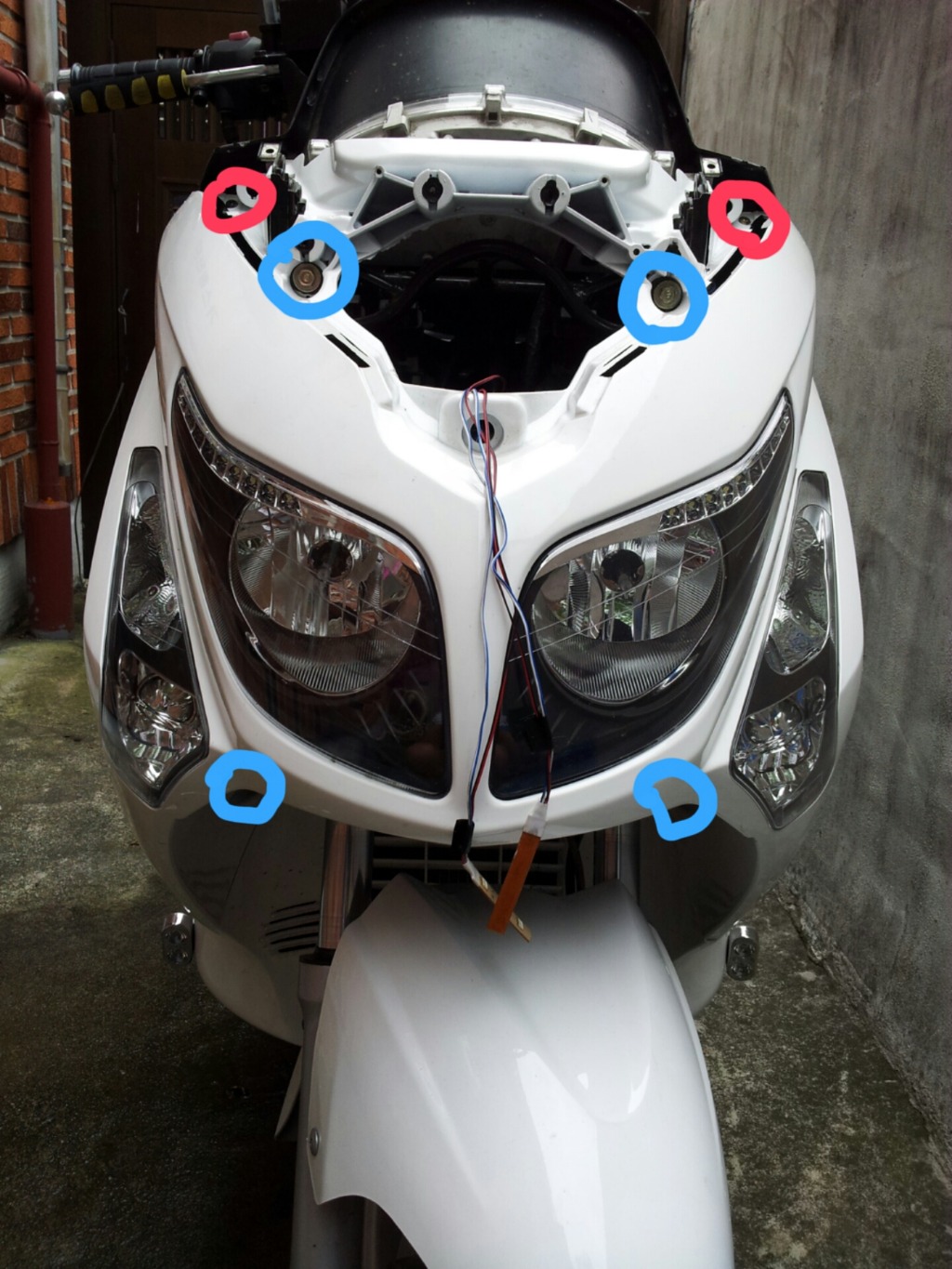

10mm 복스를 이용해서 4곳의 나사를 풀어줍니다.(롱복스렌치가 있으면 언더쪽 나사풀기가 편합니다)
그리고 안쪽에 나사 2개를 +자 드라이버를 이용해 풀어줍니다.

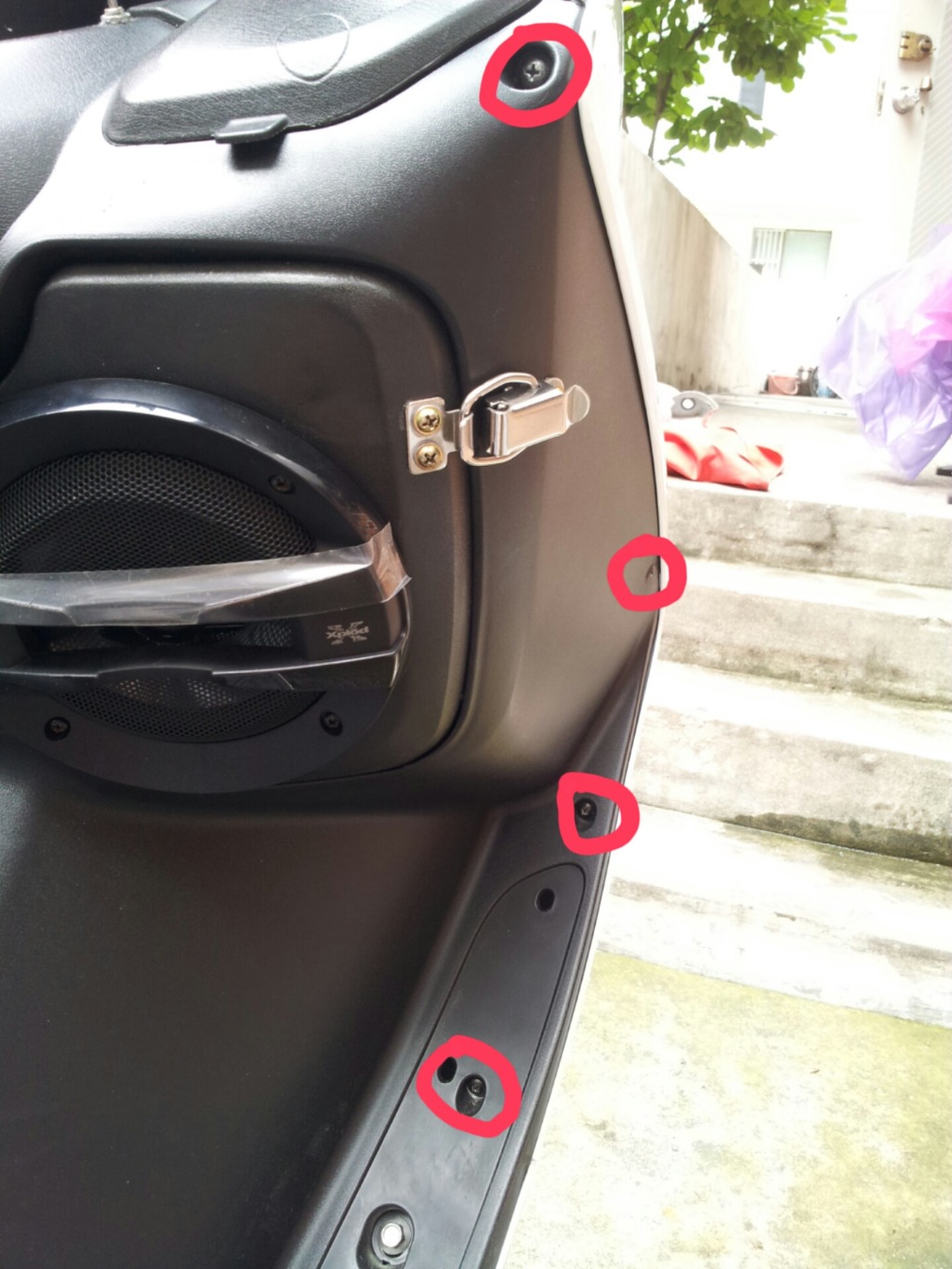

발판에 있는 고무커버를 벗겨낸뒤 +자 드라이버를 이용해서 양쪽다 풀어줍니다.
이렇게 하면 앞카울 분해에 필요한 나사는 다풀었습니다.
카울을 들어내기 위해서 휀다와 언더 스포일러 사이 고무패킹을 빼주어야 하는데
손을 깊숙히 넣어 고무패킹 양쪽 맨끝에 걸려있는 쇠를 펴서 고무를 앞으로 재껴 준 후
앞카울을 위로 살짝 들면서 앞으로 빼줍니다.
어느정도 빠졋다 싶으면 휀다쪽에 살짝 걸친 후 연결된 선들을 해제 한 후 카울을 빼시고
원하시는 작업을 하시면 됩니다.
태풍12호 나크리로 인한 휴가철 비소식이 많은데 다들 안운 즐라 하시길 바라며...^^

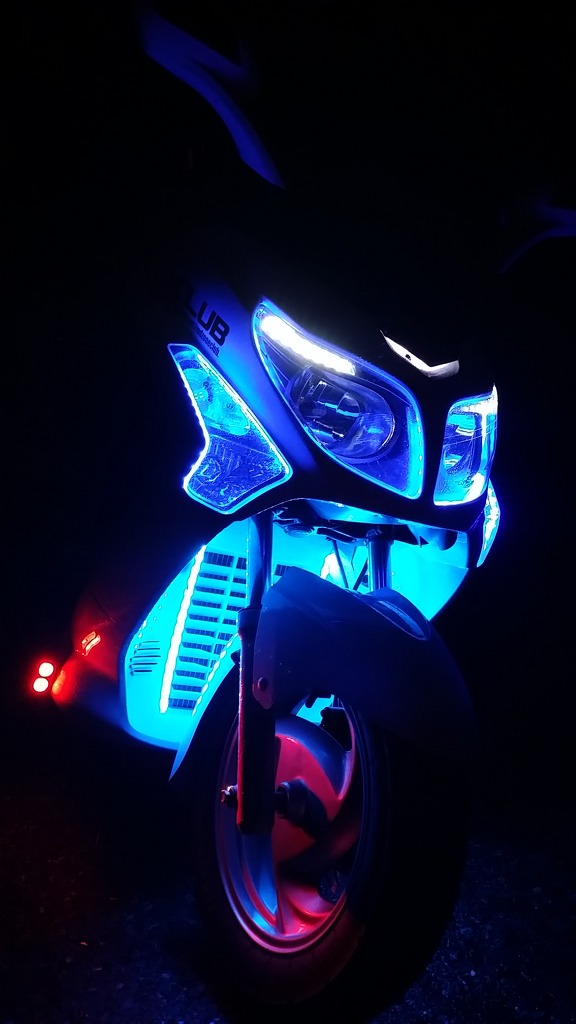

뽀나스로 이번에 탈거하여 작업한 언더쪽 LED 작업과 안개등쪽 아이라인 작업 인증샷 ㅋㅋㅋㅋㅋ
