1:1 스케일 도면 게시판에 있는 1:1 도면으로 가공이 끝난 후의 조립 설명입니다..
이 설명이 이해 하기 쉽지만
도면 게시판에 있는 평면 조립도는 프린트해서
부품을 올려놓고 정확한 위치를 잡는데 꼭 필요하니
모든 조립은 평면 조립도에
부품을 맞추어 가면서 조립하시기 바랍니다..

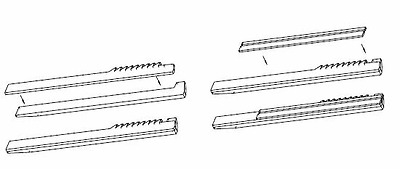

몸체를 만드는과정입니다. 한쪽에만 4개의 부품이 들어갑니다..
주의 할점은 하드 스탁사이의 간격은 2미리 정도 간격을 띄워야 합니다.
끝선에 맞추어 순간 접착제나 목공풀로 접착..

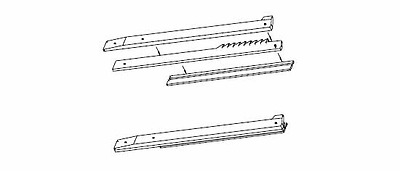

반대편 역시 4개의 부품을 접착합니다..

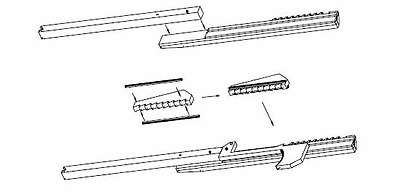

앞쪽에 하드스틱 레일을 붙이고 남은 자리에 총신을 접착합니다..
.
발사장치는 이쑤시개를 길이에 맞게 절단,접착 해서 하드 스틱 레일에 끼웁니다.
끼워야지 접착하면 안되겠죠
순서가 바꼈네요.. 별상관은 없습니다..

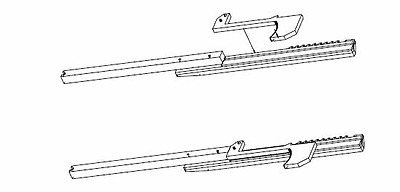

방아쇠의 위에 보이는 구멍은 나중에 고무줄을 끼우는 구멍이고
아래쪽의돌출부는 미리 구멍을 뚫은 후 이쑤시개를 1.5미리 정도
앞뒤로 튀어나오게 접착하고 레일에 끼웁니다..
방아쇠를 당기면 앞뒤로 레일을 타고 이동하면서 위아래로도 작동이 되므로
절대 접착 하면 안됩니다..
기관부가 완성되면 나머지 조립은 쉬어요..

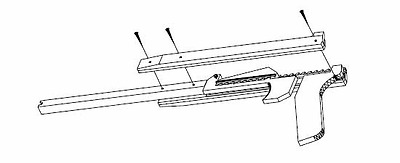

몸체와 그립을 연결해주는 부품을 튼튼하게 접착하고
미리 만들어놓은 반대편 몸체를 나사로 조입니다..

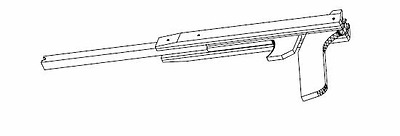

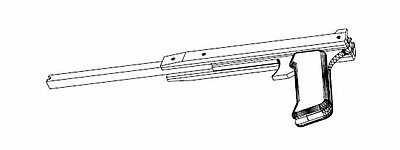

이런 모양이 되겠죠?

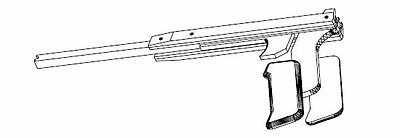

그립을 좌우 대칭이 되게 접착합니다..
방아쇠 부품위에 있는 구멍에 고무줄을 앞쪽으로
감아서 방아쇠 원위치까지 된다면 완성입니다...
아래에 부품 조립되는 모습을 pdf 파일로 입체적인 조립도를 올립니다..
아크로뱃 리더가 필요하다는건 다들 아시겠죠?
다른 작품들도 조립 설명서를 만들어서 하나씩 채워 나가야 할텐데
3d 작업은 저에겐 만만한 작업이 아니군요..^^;
