차량에 가장 많이 쓰이는 T10 전구, LED로 개조 및 장착

[작전통제 [대전]]

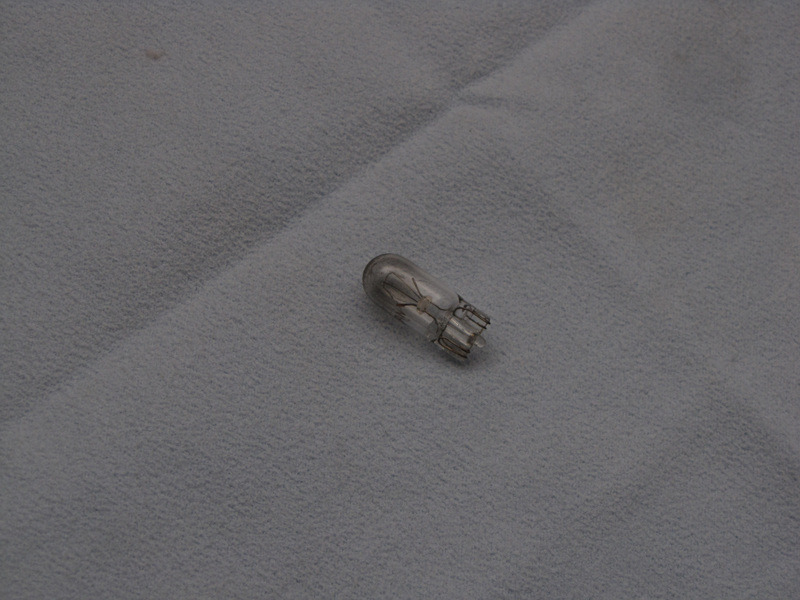

자동차에 가장 많이 흔하게 사용되는 전구가 T10 전구입니다..

흔히 " 콩다마 " , " 번데기 전구 " , " 미등전구 " 등으로 통합니다..   정확한 명칭은 " T10 " 입니다.

사용되는 위치는, 계기판을 필두로, 차폭등, 헤드라이트 미등, 깜빡이등, 번호판등, 글로브박스 내부등 등...

자동차에서 가장 많은 비중을 차지하는 전구입니다.

T10 전구는 용도에 따라 3W ~ 10W 까지 있습니다.   W 수가 높을수록 밝기는 많이 밝아지지만 발열 또한 높아집니다.

일반적으로 사용되는 3W ~ 5W의 T10 전구로 모양은 같습니다. 다만 W에 따라서 밝기가 달라집니다.

10W는 머리부분이 엄지손가락처럼 커지는 모양으로 바뀝니다.   밝기는 정말 밝지만 발열량도 엄청납니다.

기존의 T10 전구를 LED로 만들어 보았습니다.

어느 블로그에 보니 T10 전구의 W 수 별 밝기와 LED의 밝기를 비교한 글을 보았습니다.

간단하게 알려드리면....

밝기 측정기와 전구의 간격을 25cm 로 놓고, 전구를 점등했을때 밝기 측정기에 측정되는  " Lux " 값을 확인한거였습니다.

동일 조건으로 3W ~ 10W 의 T10 전구와 위 사진과 비슷한 형태의 LED를 측정한 결과 값입니다.

3 W -------- 15 lux
5 W -------- 30 lux
10 W ------- 67 lux

LED 1 W --- 157 lux    의 결과 같이 나왔습니다.   발열량과 소비전력이 월등히 떨어지는 밝기는 훨씬 밝아지는게 LED입니다.

제가 만든 위 LED의 경우 정확한 명칭은 LED가 아닌 SMD라는 칩LED입니다. 일반 LED보다 몇배 더 밝습니다.

소켓과 LED 사이에 검고 동그란게 보이실겁니다.

이 부분이 바로 " 브릿지 다이오드 " 라는 전자부품입니다.

LED 특성이 T10 전구와는 다르게 " + " , " - "  극성을 따집니다. 일반  T10 전구는 극성이 없지만 LED는 극성이 있습니다.

브릿지 다이오는 이런 LED의 극성을 없게해주는 전자부품입니다.

요즘 판매되는 LED 제품중에는 극성없이 사용가능한 제품들이 많습니다... 단... 조금 더 비싸다는거...

브릿지 다이오드를 사용하면 극성이 없어져서 사용하기는 편한데,

한가지 문제점이 발생하더군요... 바로 정전압입니다... 12.5V 이하로 전압이 내려가면 밝기가 현저히 낮아집니다.

일반적으로 ACC 전원만 넣으면 12V 아래로 차량의 전압이 떨어지므로 이때는 밝기가 낮다는 얘기입니다.

단, 시동을 걸면 보통의 차량이 13.5V 이상이 나오기때문에 아주 아주 밝아집니다...

위 사진에서 보여드렸던 자작 LED를 친구의 차인 옵티마 미등으로 장착한 사진입니다.

노란빛을 내는건, 차폭 및 깜박이 등인 더블전구, 그리고 그 바로 옆의 불빛이 T10 전구 대신 장착한 자작 LED입니다.

위 사진은 일할때 막타기 위해 구입한 제 세컨카 뉴그랜져입니다.

친구 차량과 마찬가지로 누런빛은 더블전구, 그 옆이 T10 전구 대신 장착한 자작 LED입니다.

두 차량 모두 시동은 걸려있는 상태이구요, 지하주차장에서 찍은 사진입니다.. 낮에는 이보다는 잘 표현되지 않더군요..

노출을 수동으로 조절해서 찍은 옵티마 사진입니다.

역시 노출 수동으로 조절해서 찍은 뉴그랜져입니다.

두 차량 모두 밑에 안개등을 켜 놓은 상태인데, 미등의 밝기가 차폭등이나 안개등과 견주어 밀리지가 않습니다..

이 사진은 제가 LED 제작 작업할때 쓰는 부품통중 하나입니다.

주로 T10 전구 만들때 많이 사용하구요, 사진에 보시는 바와 같이 더블전구, 싱글전구, 휴즈형 전구 만들때도 사용합니다.

마지막으로 여러가지 형태로 만들어본 T10 형 LED입니다.

맨 왼쪽 2번째부터 5번째까지의 T10 LED 전구는 소켓에 꽂히는 부분의 색깔이 LED의 색상입니다.

처음 LED등 만들었을때는 정말 정말 아무것도 모르고 허접에 허접을 더한 결과물이 나왔는데,

많이 만들다보니 이제는 조금~~ 아주 조금~~ 요령과 방법이 생기네요....

전력소모 적고, 발열량 적고, 밝기는 더 밝은 LED 작업...

시간과 금전적 여유되신다면 한번 진행해보세요~~~~~

[오렌지 세상]

평택에 있는데 위에 있는 t10 두개만 구입하면 좋겠네요

[스카펠]

저도여~! , 이거 갈아 끼우기가 만만치 않아서여~~;

[김현수[서울성동구]]

사용하신 것이 SMD 5050 인가요? 아니면 어떤 칩을 쓰셨는지요?

[작전통제 [대전]]

SMD 5050 이구요, 1칩입니다.
1칩보다는 3칩이 더 밝습니다.

[김현수[서울성동구]]

작전통제 [대전] 감사합니다.
