[[발언]]HDMI 2.1, 이것만은 알자

[이군배]

최근 4K 프리미엄TV 또는 8K TV에 HDMI 2.1을 기본으로 적용하면서 호환성 문제와 성능 미달에 대한 지적이 잇따르고 있다. 이런 현상이 발생한 원인은, HDMI 2.1의 표준(기준)이 복잡 다양하기 때문이다.

우선 HDMI 2.1 기본만 해도, 40Gbps(10Gbps FRL)와 48Gbps(12Gbps FRL)가 있고, 또한 아직 상용화는 되지 않고 있는, 8K/120fps 전송(구현)을 위한 DSC(압축 전송)까지 있기 때문에, HDMI 2.1의 기준(표준)은 다양하고 복잡할 수밖에 없다. 그렇지만 아래 사항만이라도 상식으로 알면, HDMI 2.1을 이해하는데 도움이 될 것 같아, 정리를 해 보았다.

▶HDMI 2.1 상용화 현황 및 전송(지원) 수준
HDMI 2.1		40Gbps (10Gbps FRL) 10bit에 최적화	48Gbps (12Gbps FRL)  12bit에 최적화	상용화
4K	기본	40.095Gbps	48.114Gbps	4K TV 4K 모니터
		4K/120Hz, 10bit/4:4:4	4K/120Hz, 12bit/4:4:4 4K/144Hz, 10bit/4:4:4
8K		8K/60Hz, 10bit/4:2:0	8K/60Hz, 12bit/4:2:0	8K TV AV리시버
	기본+ DSCx2	80.19Gbps	96.228Gbps	- (?)
		8K/120Hz, 10bit/4:2:0	8K/120Hz, 12bit/4:2:0
	기본+ DSCx2.7	108.256Gbps	129.908Gbps	상용제품X
		10K/120Hz, 10bit/4:2:0	10K/120Hz, 12bit/4:2:0 8K/120Hz, 12bit/4:2:2
☞HDMI Forum에서 제시한 HDMI 2.1 최대 '전송량+지원 화질' *최대 전송량 : 8K/120Hz, 12bit/4:2:2→128.3Gbps *최대 지원 화질 : 10K/120Hz, 12bit/4:2:0→120.29Gbps ※8K/120Hz는, HDMI 2.1(40/48Gbps)에 DSC(압축 전송)를 2배는 해주어야 하고, 10K/120Hz는, HDMI 2.1(40/48Gbps)에 DSC를 2.7배는 해주어야, 전송(구현)이 가능하다. ※HDMI 2.1 버전 표기 방법 *비 압축 전송의 경우 : HDMI 2.1A // *압축 전송의 경우 : HDMI 2.1B ※8K TV를 4K/120Hz로 사용하게되면, 8K TV용 패널이 8K/60Hz이기 때문에, 120Hz는 MEMC로 구현되어 Real 4K/120Hz는 구현이 안된다. 또한 텍스트와 같은 선명도를 최대한 살리려면, 재생기와 디스플레이는 1:1 픽셀 매칭(8K)이 가장 이상적인 연동이다. 해서 8K TV에서 4K/120Hz로 설정하는 것은 그리 적절한 설정 방법이 아니다.

HDMI 2.1+DSC지원을 공식적으로 언급한 제품은, NVIDIA사 GeForce RTX 30xx시리즈가 유일하다(48Gbps/12Gbps FRL+DSC). RTX 30xx시리즈가 언급한 HDMI 2.1+DSC 지원 수준은, 8K/60Hz, 12bit/4:4:4(HDR)다. 이를 전송량으로 환산하면 96.228Gbps다. 96.228Gbps는 HDMI 2.1 기본 48.114Gbps에 DSCx2를 해준 전송량이다. 또한 96.228Gbps의 전송량이면, 8K/120Hz, 12bit/4:2:0도 전송이 가능하다.

헌데, RTX 30xx시리즈는, 8K/120Hz, 12bit/4:2:0 지원에 대한 언급이 없다. 이 부분에 대한 해석은, 아직 8K/120Hz를 지원하는 8K TV나 8K 모니터가 없어서 그럴 수도 있겠지만, 그보다는 최근 LG전자가 최신규격으로 업계 최초로 HDMI 2.1 인증을 획득(규격명 CTS 2.1g)한 내용을 보면, DSC는 지원하지만, 8K/60Hz까지만 지원되는 것을 보면, 아직 HDMI 2.1이 8K/120Hz에 대한 인증 준비가 안 되어 있는 것으로 보인다. 해서 RTX 30xx시리즈도 8K/120Hz, 12bit/4:2:0 지원에 대해서는 아직 표기를 하지 않은 것으로 보인다.

참고로 운영자는 최근에, 창홍 8K TV랑 NVIDIA사 GeForce RTX 30xx시리즈랑 HDMI 2.1로 연동해서, 8K/60Hz, 12bit/4:4:4(HDR)로 연동하는데 성공하였다. RTX 30xx시리즈는 출시 때부터 8K/60Hz, 12bit/4:4:4(HDR) 지원을 언급하여 당연한 결과였지만, 창홍 8K TV는 HDMI 2.1에 대해 48Gbps까지만 언급하여, DSC는 지원을 못할 것으로 보였는데, 이번에 8K/60Hz, 12bit/4:4:4(HDR)로 연동에 성공함으로서, 창홍 8K TV는 적어도 HDMI 2.1+DSC에 대한 인증은 받지 못하였어도 HDMI 2.1+DSC(x2)는 지원하는 것으로 보인다.

끝으로 '삼성-LG' 8K TV와 '데논-마란쯔-야마하'에서 출시한 8K AV리시버의 HDMI 2.1은, 기본인 40Gbps(10Gbps FRL)만 지원을 해서, 8K/60Hz, 10bit/4:2:0까지만 지원을 한다. 또한 AMD GPU를 사용하는 Xbox Series X와 PS5 콘솔 게임기를 비롯하여, AMD Radeon RX 6xxx시리즈(PC용 비디오카드)는, HDMI 2.1(40Gbps/10Gbps FRL)에 DSC를 지원하여, 추후 폼웨어 업데이트로 8K/120Hz, 10bit/4:2:0까지는 지원하지 않을까 여겨진다. 하지만, 삼성-LG 8K TV는, 2022년은 되어야 HDMI 2.1+DSC를 적용해서 8K/120Hz를 지원할 것으로 보인다.

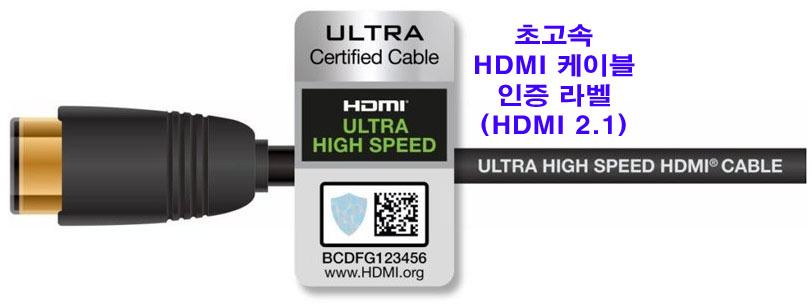

※위 이미지는, HDMI 포럼(HDMI Forum, Inc.)에서 인증한 HDMI 2.1 케이블 인증 로고다.
인증된 HDMI 2.1 케이블 사용하면, 48Gbps를 완벽하게 구현할 수 있다고 한다.
하지만, 운영자는 10여년전 15,000원 정도에 구입한(당시 괜찮다는 HDMI케이블)
일반 HDMI 케이블로, 8K/60Hz, 10bit/4:4:4, HDR(96.228Gbps)로 연동하는데

아무런 문제가 없었다.
