| 'HDMI-DisplayPort-USB-C'에 대한 특별 연재→① 1.'HDMI-DisplayPort-USB-C' 규격 HDMI는, 'HDMI Forum'에서 전송 규격을 제정관리(인증)하고, DisplayPort는 'VESA', USB-C는 'USB Promoter Group'에서 규격을 제정하고 'USB-IF'에서 관리(인증)를 한다. 이들 규격은 제조사를 중심으로하는 국제민간 단체에서 규격을 제정관리하기 때문에, 이동통신처럼 국가에서 관리하는 규격과는 다른 규격이다. 참고로 Thunderbolt는, 인텔이 Apple의 요청으로 개발을 한 것이기 때문에, MAC용 인증은 'Apple'에서, PC용은 'USB-IF'에서 인증을 한다. 스마트폰용 충전용의 경우는, 특별히 인증을 받지 않더라도, 제조사별로 충전 규격에 맞게 충전용으로 출시할 수 있지만, USB-C 충전 아답터는 국가별 전기안전기준에 따라 출시해야 한다. |

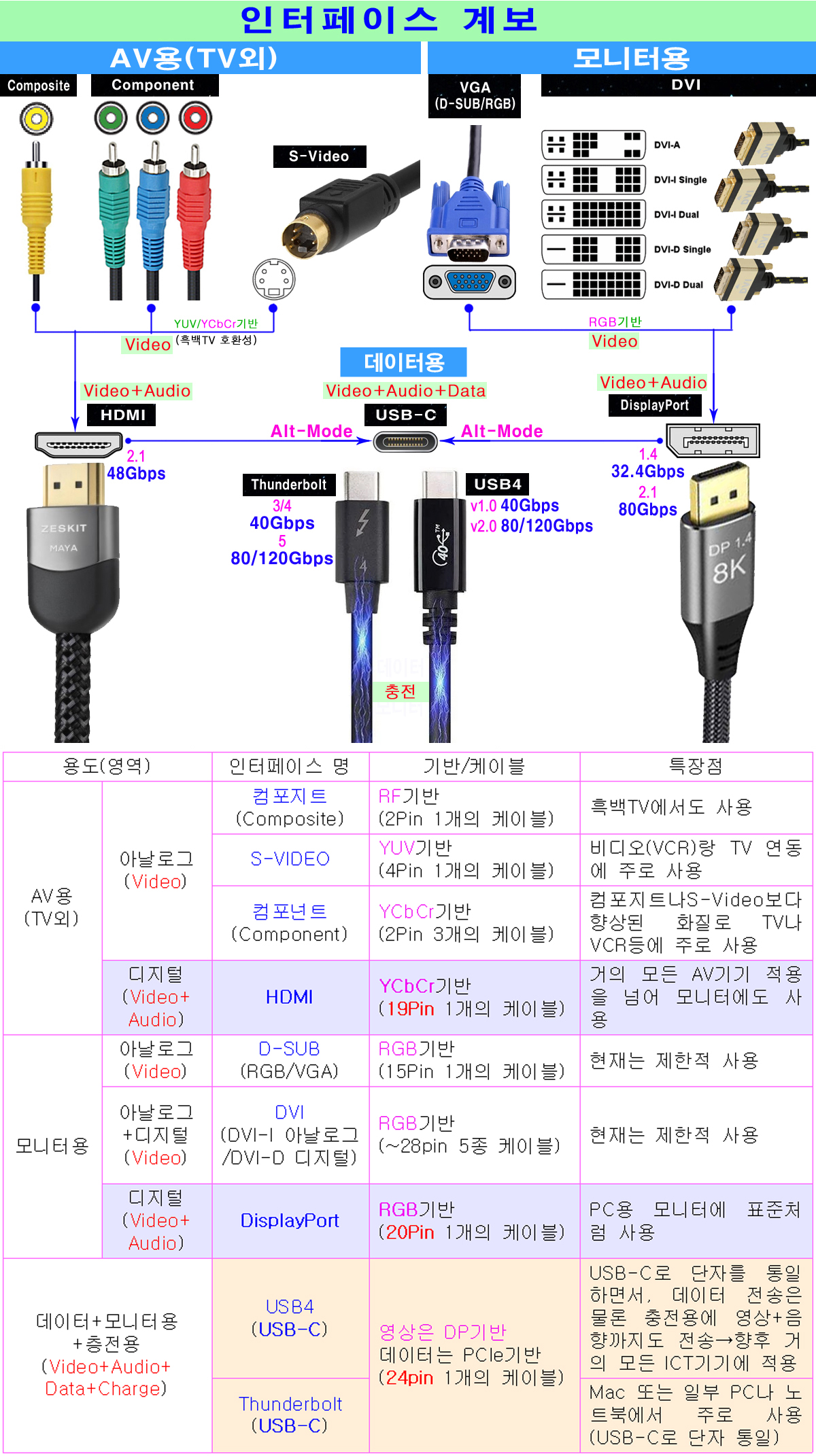

▶'HDMI-DisplayPort-USB-C' 규격
| I/F | 버전 | 전송 모드 (규격) | 라인당 전송량 Gbit/s | 사용 라인 수 | 총 전송량 Gbit/s | 코딩체계 전송효율 (FEC O/X) | 실 전송 데이터량 Gbit/s | ||||
| HDMI YCbCr기반 CTA-861 단일 디스플레이 ~120Hz | 1.0~1.2 | TMDS | 1.65 | x | 3 | = | 4.95 | x | 8b/10b 8÷10=0.8= 80%(FEC X) | = | 3.96 |
| 1.3~1.4 | TMDS | 3.4 | x | 3 | = | 10.2 | x | = | 8.16 | ||
| 2.0 | TMDS | 6 | x | 3 | = | 18 | x | = | 14.4 | ||
| 2.1 | FRL1 | 3 | x | 3 | = | 9 | x | 16b/18b 16÷18= 0.8889- 0.0156(FEC) =0.8733= 87.33% | = | 7.86 | |
| FRL2 | 6 | x | 3 | = | 18 | x | = | 15.72 | |||
| FRL3 | 6 | x | 4 | = | 24 | x | = | 20.96 | |||
| FRL4 | 8 | x | 4 | = | 32 | x | = | 27.95 | |||
| FRL5 | 10 | x | 4 | = | 40 | x | = | 34.93 | |||
| FRL6 | 12 | x | 4 | = | 48 | x | = | 41.92 | |||
| DisplayPort RGB기반 CVT-RB/R2 다중 디스플레이 ~2173Hz(RB) ~1818Hz(R2) | 1.0~1.1 | RBR | 1.62 | x | 4 | = | 6.48 | x | 8b/10b 8÷10=0.8= 80%(FEC X) | = | 5.184 |
| HBR | 2.7 | x | 4 | = | 10.8 | x | = | 8.64 | |||
| 1.2 | HBR2 | 5.4 | x | 4 | = | 21.6 | x | = | 17.28 | ||
| 1.4 | HBR3 | 8.1 | x | 4 | = | 32.4 | x | = | 25.92 | ||
| 2.1 | UHBR10 | 10 | x | 4 | = | 40 | x | 128b/132b 128÷132= 0.9697- 0.0025(FEC) =0.9671= 96.71% | = | 38.68 | |
| UHBR13.5 | 13.5 | x | 4 | = | 54 | x | = | 52.22 | |||
| UHBR20 | 20 | x | 4 | = | 80 | x | = | 77.37 | |||
| USB-C (USB4 v1.0= Thunderbolt 3/4랑 호환 USB4 v2.0= Thunderbolt 5랑 호환) DP Alt Mode로 TV/모니터 연동 | USB 3.2 | Gen1 | 5 | x | 1 | = | 5 | USB 3.2 Gen 1x1 | |||
| 5 | 2 | = | 10 | USB 3.2 Gen 1x2 | |||||||
| Gen2 | 10 | x | 1 | = | 10 | USB 3.2 Gen 2x1 | |||||
| 10 | 2 | = | 20 | USB 3.2 Gen 2x2 | |||||||
| USB4 v1.0 | Gen2 | 10 | x | 1 | = | 10 | USB4 Gen 2x1 | ||||
| 10 | 2 | = | 20 | USB4 Gen 2x2 | |||||||
| Gen3 | 20 | x | 1 | = | 20 | USB4 Gen 3x1(DP Alt Mode 1.4) | |||||
| 20 | 2 | = | 40 | USB4 Gen 3x2(DP Alt Mode 1.4) | |||||||
| USB4 v2.0 | Gen4 | 40 | x | 2 | = | 80 | USB4 Gen 4x2(DP Alt Mode 2.1) | ||||
| 40 | x | 3 | = | 120 | USB4 Gen 4x3(DP Alt Mode 2.1) | ||||||
| Thunder bolt | 3 | 20 | x | 2 | = | 40 | USB4 Gen 3x2(DP Alt Mode 1.4) | ||||
| 4 | 20 | 2 | = | 40 | USB4 Gen 3x2(DP Alt Mode 1.4) | ||||||
| 5 | 40 | 2 | = | 80 | USB4 Gen 4x2(DP Alt Mode 2.1) | ||||||
| 40 | 3 | = | 120 | USB4 Gen 4x3(DP Alt Mode 2.1) | |||||||
| ※FEC(Forward Error Correction/순방향 오류 정정) 데이터는, HDMI 2.1/DP 2.1부터 적용 ※DSC는, HDMI 2.1/DP 1.4부터 적용 ※USB-C는, DP 1.4/2.1 Alt Mode 적용 기준으로 정리 | |||||||||||
