[[발언]]②총 전송량-실 데이터 전송량 & 인코딩 방식

[이군배]

'HDMI-DisplayPort-USB-C'에 대한 특별 연재→②

2.총 전송량과 실 데이터 전송량 & 인코딩 방식(코딩체계)에 따른 전송효율 차이

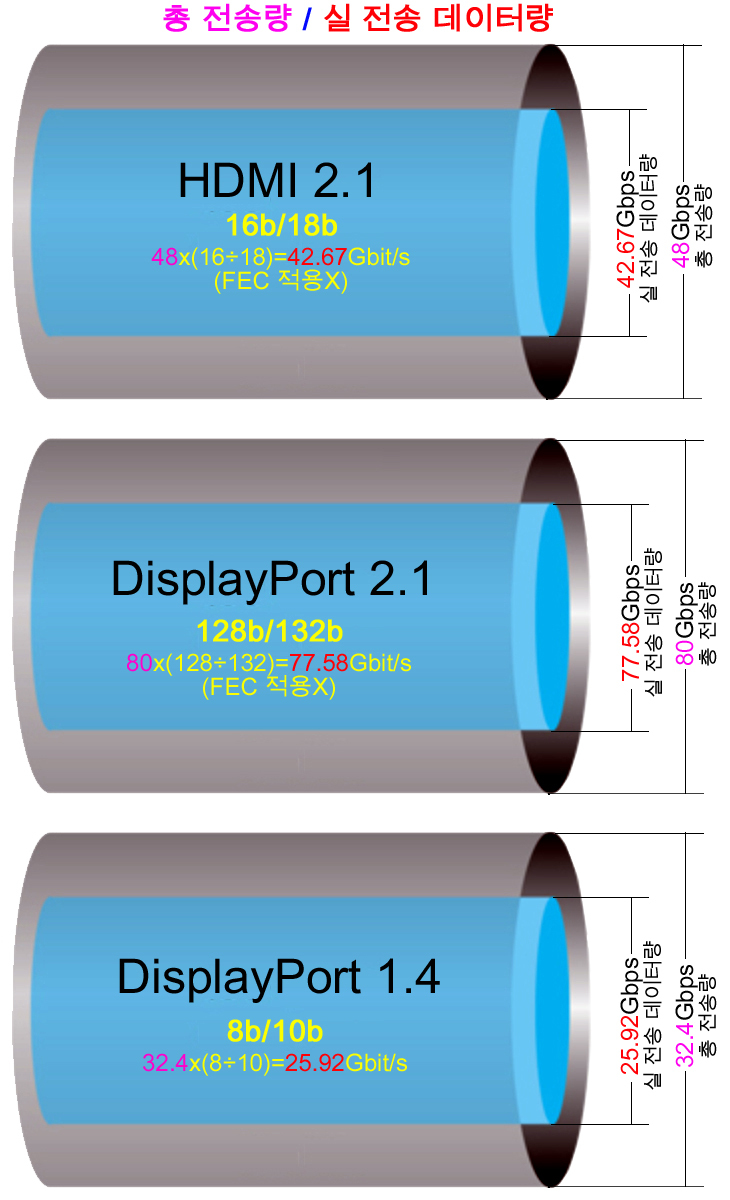

HDMI 2.1의 총 전송량(Max. transmission bit rate)은 48Gbps다. 하지만, HDMI 2.1를 통한 실 데이터 전송량(Max. data rate)은 42.57Gbit/s(Gbps)다. 왜 전송량을 100% 그대로 전송하지 못하는 것일까? 이는 전송할 때 사용하는 인코딩 방식(Encoding scheme) 때문에 전송량(전송효율)이 달라지는 것이다.

다만, 여기서 HDMI 2.1을 비롯하여, DisplayPort 2.1처럼 40Gbps이상을 전송할 경우, DSC까지 전송할 경우, 전송 시 에러가 발생할 것을 대비하여, 통신용에 적용하는 FEC(Forward Error Correction/순방향 오류 정정) 데이터를 적용하면, 실 데이터 전송량(Max. data rate)은 42.57Gbit/s에서 42.03Gbit/sfh 줄게 된다. 이는 DP 2.1도 마찬가지다.

인터페이스	버전	총 전송량 (Max. transmission bit rate)	인코딩 방식 (Encoding scheme)		실 데이터 전송량 (Max. data rate)
			전송효율(%)	FEC X	FEC O
HDMI	2.0	18Gbps	8b/10b (8÷10=0.8=80%)	18x(8÷10) =14.4Gbit/s	14.4Gbit/s (FEC X)
	2.1	48Gbps	16b/18b (16÷18=0.8889 =88.89%)	48x(16÷18) =42.67Gbit/s	0.8889- -0.0156(FEC O) =0.8757=87.33% 48x(87.33%)= 41.92Gbit/s
DisplayPort	1.4	32.4Gbps	8b/10b (8÷10=0.8=80%)	32.4x(8÷10) =25.92Gbit/s	25.92Gbit/s (FEC X)
	2.1	80Gbps	128b/132b (128÷132=0.9697 =96.97%)	80x(128÷132) =77.58Gbit/s	0.9697- -0.0025(FEC O) =0.9671=96.71% 80x(96.71%)= 77.37Gbit/s
※Gbit/s=Gbps(전송 단위→Gbps=Gbit/s←데이터 단위) ※FEC(Forward Error Correction/순방향 오류 정정) 데이터
